TSM24系列 60mm机座 多种控制模式

TSM系列一体式闭环步进伺服电机,机座尺寸:60.5mm MAX,支持脉冲控制,模拟量控制,速度模式,SCL,Modbus RTU,Q编程,CANopen等控制模式,支持RS-232,RS-485,CANopen等通讯端口,集成5000线编码器。
● 总线控制,多轴网络通讯
● 智能型,内置运动控制器
● 集成式电机,一体化终端
● 高效率,高精度,高响应
● 加强型电机,长寿命设计
品牌: MOONS'
价格: CNY  2924.0  -  3242.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多



■ 描述

MOONS' 创新性地将伺服控制技术融入步进电机之中,创造出具有全新优异性能表现的一体化运动控制终端。TSM 系列是集成式步进伺服第三代产品,相对第二代SSM 系列更高效、更可靠、更智能。


■ 特性

全闭环
▪ 精确的位置及速度控制以满足苛刻的应用要求。
▪ 高鲁棒性的伺服控制可适应宽范围的惯性负载和摩擦负载变化。 ▪ TSM17,TSM23,TSM24,TSM34产品内置20000 脉冲/圈高分辨率编码器,提供了精确的位置精度,定位误差仅为±1脉冲(0.018°)。
▪ TSM11产品内置4096 脉冲/圈高分辨率编码器,提供了精确的位置精度,定位误差仅为±1脉冲(0.2°)。

简单参数整定
▪ 使用预定义的整定参数即可获得良好的性能表现及系统稳定性。
▪ 根据不同等级的控制要求,提供多种整定参数选择。
▪ 对于绝大多数应用场合,默认参数即可满足使用,无需手工整定。

低发热/高效率
▪ 根据实际负载情况实时调整电流的大小,大大降低了放热量。
▪ 静止时,电流几乎为零,无发热。
▪ 接近100%力矩输出能力,在紧凑的空间内发挥出良好的能量转化率,节能高效。

平滑精确
▪ 基于5000线高精度编码器的空间矢量电流控制算法,在全速度范围内均有良好的性能表现,即使在低速应用时仍可保持平稳、安静的运行。
------解决传统步进电机低速振动噪声问题
▪ 利用高速响应的伺服控制技术升级强化了步进电机固有的刚性特质。
------在运行和静止时都确保定位的精确

高速响应
在点到点快速定位的运动场合,鸣志的伺服控制技术提供了大力矩输出,较传统步进伺服系统具有较高的动态响应。

大力矩
▪ TSM始终在全伺服模式下运行,电机的力矩可以被100%充分利用,系统设计时无需考虑力矩沉余。
▪ 在大多数应用场合,电机可以输出150%的额定力矩,大力矩输出在某些情况下可以简化减速机构的复杂度。
▪ 50%过载能力在短距离,高加减速的应用场合将系统优化得更加高效。

运动监测
▪ 对某些实时性运动有苛刻精确性要求的应用场合,Step-Servo Quick Tuner 提供了一个简单实用的工具用来监测实际运动轨迹。
▪ 可用来监测诸如实际速度和位置误差等常用指标,以此评估系统当前实际性能表现。
▪ 交互式监控与整定结合的界面可以快速地获得良好的性能输出。

关键特性
▪ S/Q/C型产品具备多达8路数字输入接口,4路数字输出接口及1路模拟量输入接口(仅TSM17/23/24/34产品)
▪ P型产品具备内置编码器输出能力,并提供差分A+/A-,B+/B-及Z+/Z-信号输出(仅TSM17/23/24/34产品)
▪ 自动负载惯量识别功能
▪ 现场总线型产品(RS-485,Modbus/RTU ,CANopen)集成Daisy Chain 接口(仅TSM17/23/24/34产品)
▪ TSM34以太网通讯产品,集成Daisy Chain 接口
▪ 新增多种回原点模式
▪ 支持软件限位功能
▪ 新增辅助电源输入功能,确保在主电源切断的情况下,保证控制电源不断,可查询编码器信息(仅TSM34产品)

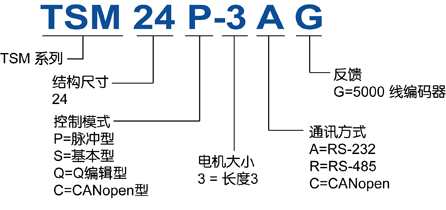

■ 命名规则



■ 选型信息

型号 力矩 控制 I/O(*) RS-232 RS-485/422 Modbus/RTU CANopen
TSM24P-3AG 2.5N·m P 4DI,3DO,EO
TSM24S-3AG S 8DI,4DO 1AI,EO
TSM24S-3RG
TSM24Q-3AG Q
TSM24Q-3RG
TSM24C-3CG C 8DI,4DO,1AI

技术规格

功率模块

功率放大类型 双 H- 桥,4 象限
电流控制 4 态、PWM 频率 20KHz
输出力矩 TSM24C-3CG: 最大2.4N·m 连续运行(3.0N·m 短时运行)
输入电源  12-70V 直流
保护 过压、欠压、过热、电机绕组短路(相间、相地)

控制模块

细分等级 软件可调,可配置为200-51200 步/圈之间任意偶数
编码器分辨率 20000脉冲/圈
速度范围 可达3600 rpm
滤波器 S/Q型:数字输入噪音滤波器,模拟量输入噪音滤波器,平滑滤波器,PID滤波器,陷波器
C型:数字输入噪音滤波,平滑滤波器,PID滤波器,陷波器
P型:数字输入噪音滤波,平滑滤波器,PID滤波器,陷波器
非易失性存储器 配置参数存储在DSP芯片内部的FLASH中
控制模式 TSM24S:脉冲方向,双脉冲,正交相位脉冲,速度(振荡器,操纵杆) SCL命令
TSM24Q:TSM23S 所有控制模式外加 Q program独立编程
TSM24C:CANopen兼容Q program
TSM24P:脉冲方向,双脉冲,正交相位脉冲(编码器跟随)
数字输入 S/Q型:
所有数字信号输入频率带宽可调
功能:脉冲/方向,CW/CCW脉冲,正交脉冲(编码器跟随),速度模式起停/方向,通用输入口
X3/X4:光电隔离,5-24 volt. 最小脉宽 = 100 μs,最大脉冲频率 =5 KHz
功能:驱动器使能,报警/报错复位, 通用输入口
C型:
功能:驱动器使能,报警/报错复位, 通用输入口
数字输出 Y1/Y2/Y3:光电隔离,最大 30V/100 mA ,单端输出信号
功能:报错信号,动态到位信号,刹车信号,可编程通用输出
  通讯接口 CANopen & RS-232

物理

环境温度 0 to 40°C (32 to 104°F) (安装合适的散热器)
温度范围 90% Max., non-condensing
重量 TSM24C-3CG: 1580 g
转子惯量 TSM24C-3CG: 900 g•cm2

比较 型号名称 价格
(CNY)
立即购买
TSM24Q-3AG ¥3,242.00
TSM24P-3AG ¥2,924.00
TSM24C-3CG ¥3,242.00
TSM24Q-3RG ¥3,242.00
TSM24S-3AG ¥3,030.00
TSM24S-3RG ¥3,030.00

■ 机械尺寸(单位:mm)

型号 “L” “M” 出轴直径*
TSM24□-3□G 129.5 58.5 10
*可另行提供8mm出轴版本

2D尺寸图
3D模型
标题 文件类型 大小(KB) 下载
TSM24C-3CG_3D图纸.STEP STEP 3844
TSM24Q-3AG_3D图纸.STEP STEP 3189
TSM24S-3AG_3D图纸.STEP STEP 3189
TSM24P-3AG_3D图纸.STEP STEP 3189
TSM24S-3RG_3D图纸.STEP STEP 3139
宣传手册
标题 文件类型 大小(KB) 下载
TSM+TXM Family Brochure_CN20200730 A1L.pdf PDF 5115
使用手册
标题 文件类型 大小(KB) 下载
TSM24用户手册.pdf PDF 2747
TSM24Q-S硬件手册.pdf PDF 2595
TSM24C-3CG硬件手册.pdf PDF 2515
TSM24S-3AG硬件手册.pdf PDF 2595
TSM24P-3AG硬件手册.pdf PDF 2087
相关证书
标题 文件类型 大小(KB) 下载
TSM_RoHS 认证.pdf PDF 206
TSM24_CE 认证.pdf PDF 1123
TSM_CE认证.pdf PDF 242
相关软件
