TSM34系列 86mm机座 多种控制模式

TSM系列一体式闭环步进伺服电机,机座尺寸:86mm,支持脉冲控制,模拟量控制,速度模式,SCL,eSCL,Modbus RTU或Modbus TCP,Q编程,CANopen等控制模式,支持RS-232,RS-485,Ethernet,CANopen等通讯端口,集成5000线编码器。
● 总线控制,多轴网络通讯
● 智能型,内置运动控制器
● 集成式电机,一体化终端
● 高效率,高精度,高响应
● 加强型电机,长寿命设计
品牌: MOONS'
价格: CNY  2654.0  -  4036.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多



■ 描述

MOONS' 创新性地将伺服控制技术融入步进电机之中,创造出具有全新优异性能表现的一体化运动控制终端。TSM 系列是集成式步进伺服第三代产品,相对第二代SSM 系列更高效、更可靠、更智能。


■ 特性

全闭环
▪ 精确的位置及速度控制以满足苛刻的应用要求。
▪ 高鲁棒性的伺服控制可适应宽范围的惯性负载和摩擦负载变化。 ▪ TSM17,TSM23,TSM24,TSM34产品内置20000 脉冲/圈高分辨率编码器,提供了精确的位置精度,定位误差仅为±1脉冲(0.018°)。
▪ TSM11产品内置4096 脉冲/圈高分辨率编码器,提供了精确的位置精度,定位误差仅为±1脉冲(0.2°)。

简单参数整定
▪ 使用预定义的整定参数即可获得良好的性能表现及系统稳定性。
▪ 根据不同等级的控制要求,提供多种整定参数选择。
▪ 对于绝大多数应用场合,默认参数即可满足使用,无需手工整定。

低发热/高效率
▪ 根据实际负载情况实时调整电流的大小,大大降低了放热量。
▪ 静止时,电流几乎为零,无发热。
▪ 接近100%力矩输出能力,在紧凑的空间内发挥出良好的能量转化率,节能高效。

平滑精确
▪ 基于5000线高精度编码器的空间矢量电流控制算法,在全速度范围内均有良好的性能表现,即使在低速应用时仍可保持平稳、安静的运行。
------解决传统步进电机低速振动噪声问题
▪ 利用高速响应的伺服控制技术升级强化了步进电机固有的刚性特质。
------在运行和静止时都确保定位的精确

高速响应
在点到点快速定位的运动场合,鸣志的伺服控制技术提供了大力矩输出,较传统步进伺服系统具有较高的动态响应。

大力矩
▪ TSM始终在全伺服模式下运行,电机的力矩可以被100%充分利用,系统设计时无需考虑力矩沉余。
▪ 在大多数应用场合,电机可以输出150%的额定力矩,大力矩输出在某些情况下可以简化减速机构的复杂度。
▪ 50%过载能力在短距离,高加减速的应用场合将系统优化得更加高效。

运动监测
▪ 对某些实时性运动有苛刻精确性要求的应用场合,Step-Servo Quick Tuner 提供了一个简单实用的工具用来监测实际运动轨迹。
▪ 可用来监测诸如实际速度和位置误差等常用指标,以此评估系统当前实际性能表现。
▪ 交互式监控与整定结合的界面可以快速地获得良好的性能输出。

关键特性
▪ S/Q/C型产品具备多达8路数字输入接口,4路数字输出接口及1路模拟量输入接口(仅TSM17/23/24/34产品)
▪ P型产品具备内置编码器输出能力,并提供差分A+/A-,B+/B-及Z+/Z-信号输出(仅TSM17/23/24/34产品)
▪ 自动负载惯量识别功能
▪ 现场总线型产品(RS-485,Modbus/RTU ,CANopen)集成Daisy Chain 接口(仅TSM17/23/24/34产品)
▪ TSM34以太网通讯产品,集成Daisy Chain 接口
▪ 新增多种回原点模式
▪ 支持软件限位功能
▪ 新增辅助电源输入功能,确保在主电源切断的情况下,保证控制电源不断,可查询编码器信息(仅TSM34产品)

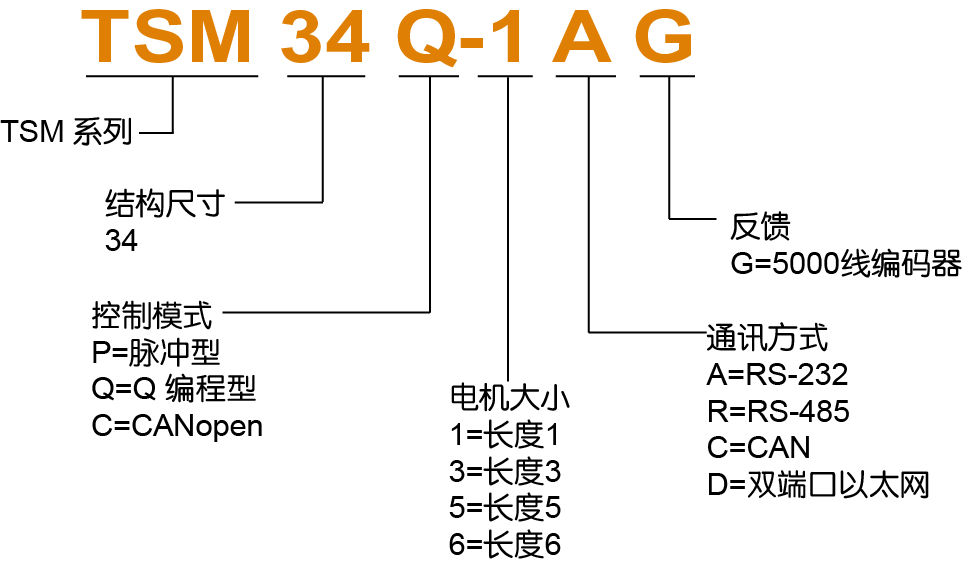

■ 命名规则



■ 选型信息

型号 力矩 控制 I/O(*) RS-232 RS-485/422 Modbus/RTU CANopen Ethernet
TSM34P-1AG 2.9N.m P 4DI,3DO,EO
TSM34Q-1AG Q 8DI,4DO,1AI,EO
TSM34Q-1RG
TSM34Q-1DG
TSM34C-1CG C
TSM34P-3AG 5.6N.m P 4DI,3DO,EO
TSM34Q-3AG Q 8DI,4DO,1AI,EO
TSM34Q-3RG
TSM34Q-3DG
TSM34C-3CG C
TSM34P-5AG 7.2N.m P 4DI,3DO,EO
TSM34Q-5AG Q 8DI,4DO,1AI,EO
TSM34Q-5RG
TSM34Q-5DG
TSM34C-5CG C
TSM34P-6AG 9.5N.m P 4DI,3DO,EO
TSM34Q-6AG Q 8DI,4DO,1AI,EO
TSM34Q-6RG
TSM34Q-6DG
TSM34C-6CG C
* DI: 数字输入; DO: 数字输出; EO: 编码器输出; AI: 模拟量输入

功 率 模 块
 功率放大类型   双 H 桥,4 象限
 电流控制   4 态 PWM 频率 20 KHz
 输出力矩   TSM34□-1□G:连续运行2.7N.m;短时运行2.9N.m
  TSM34□-3□G:连续运行5.2N.m;短时运行5.6N.m
  TSM34□-5□G:连续运行6.7N.m;短时运行7.2N.m
  TSM34□-6□G:连续运行8.2N.m;短时运行9.5N.m
 输入电源   主电源24-70V 直流,辅助供电电源12-48V 直流
 保护   过压、欠压、过热、电机绕组短路(相间、相地)
控 制 模 块
 细分等级   软件可调,可配置为200-51200 步/圈之间任意偶数
 编码器分辨率   20000 脉冲/圈
 速度范围   可达 3600 rpm
 滤波器   数字输入噪音滤波器,平滑滤波器,PID滤波器,陷波器
 非易失性存储器   配置参数存储在 DSP 芯片内部的FLASH中
 控制模式   TSM34P:脉冲方向,双脉冲,正交相位脉冲(编码器跟随)
  TSM34Q:脉冲方向,双脉冲,正交相位脉冲,速度(振荡器,操纵杆),SCL或eSCL命令,Modbus/RTU总线控制,Q Program独立编程
  TSM34C:CANopen总线控制加Q Program独立编程
 数字输入   所有数字信号输入频率带宽可调
  STEP/DIR:光电隔离,5-24 volt. 最小脉宽 = 250 ns,最大脉冲频率 = 2 MHz
  功能:脉冲/方向,CW/CCW脉冲,正交脉冲(编码器跟随),速度模式起停/方向,通用输入口
  X3/X4:光电隔离,5-24 volt. 最小脉宽 = 50μs,最大脉冲频率 =10 KHz
  功能:电机使能,报警/报错复位,通用输入口,
  X5/X6/X7/X8:光电隔离,5-24 volt. 最小脉宽 = 50 μs,最大脉冲频率 =10 KHz
  功能:速度 1/速度 2 (振荡器模式),CW/CCW 限位,通用输入口
 模拟量输入   输入:0 - 5V AIN以GND为参考; AD分辨率:12 位
 数字输出   Y1/Y2/Y3:光电隔离,最大 30V/100 mA
  功能:报错信号,刹车信号,tach信号,动态/静态到位信号,可编程通用输出
  Y4:光电隔离,最大 30V/100 mA
  功能:静态到位信号,Tach信号,Timing out信号,可编程通用输出
 编码器输出   编码器差分输出A+/-,B+/-,Z+/- 26C31线性驱动 20mA灌电流或源电流
 通讯接口   RS-232,RS-485,CANopen,双口以太网
物 理 规 格
 环境温度   0 -40 °C (32 -104°F)(安装合适的散热器)
 湿度   最大90%,无结露
 重量   TSM34□-1□G:2100 g
  TSM34□-3□G:3200 g
  TSM34□-5□G:4300 g
  TSM34□-6□G:5500 g
 转子惯量   TSM34P-1AG:915 g•cm2
  TSM34□-3□G:1480 g•cm2
  TSM34□-5□G:2200 g•cm2
  TSM34□-6□G:3660 g•cm2
