STM11系列 28mm机座 多种控制模式

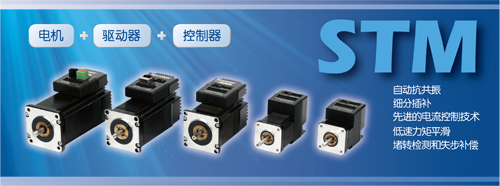

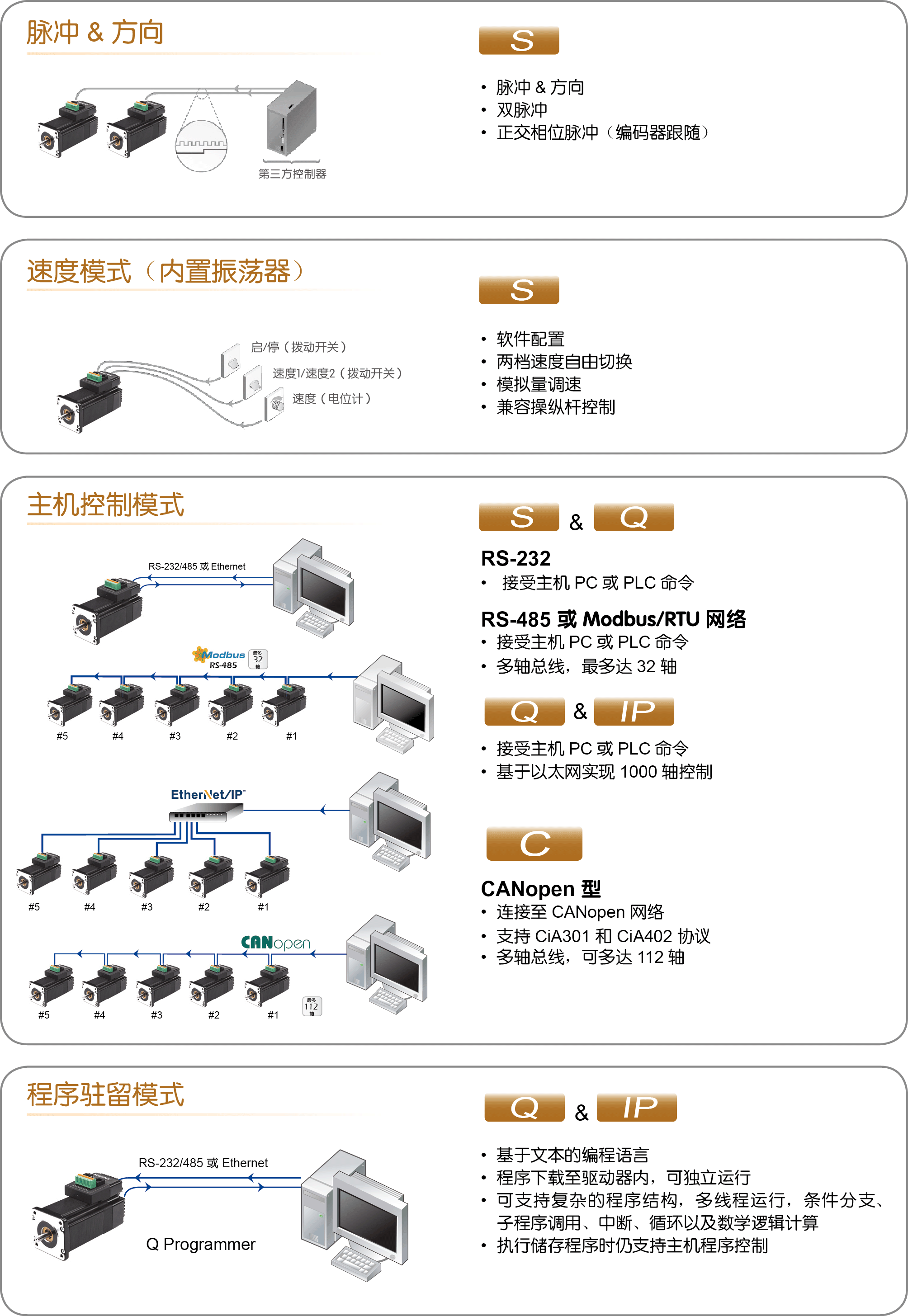

STM系列智能型一体式步进电机,机座尺寸:28mm,整体长度分为43.8mm、52.9mm及64.1mm三种,对应静力矩为0.05N.m、0.08N.m及0.1N.m,可支持脉冲控制,速度模式,SCL,Q编程,Modbus RTU等控制模式,全部型号提供编码器反馈。
● 抗共振
● 细分插补
● 低速力矩平滑
● 输入信号平滑
● 动态电流控制
●堵转检测和失步补偿
品牌: MOONS'
价格: CNY  1884.0  -  2197.0  EA

* 订单金额满100元免运费
* 劳动节假期(5月1日至5月5日)之间的线上订单发货,我们将在假期结束后的第一个工作日(5月6日)进行安排,由此给您带来的不便,我们深感抱歉,敬请您的谅解!

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多



■ 描述

STM智能型集成式步进产品中包含了控制器,驱动器,步进电机和编码器,将步进系统中的各个单元集成为一个整体,减少系统之间的布线,消除电磁噪音,简化系统结构,大大增加了步进系统的可靠性和实用性。


■ 特性

抗共振
步进系统的一点不足就在于存在着固有的共振点,STM系列驱动器自动计算共振点,并以此来调整控制算法,从而达到抑制共振的目的。此技术极大的提高了中频稳定性,使得高速时有更大的力矩输出。 更优异的高速性能

细分补差
在低细分脉冲之间自动插入细分,以满足在低细分下仍能保持运动平滑。 更平滑的运动表现

低速力矩平滑
通过分析低速力矩纹波,抵消相应的谐波成份获得平滑的低速运动。 更平滑的低速运动

输入信号平滑
对速度和方向信号的动态滤波可以减少电机及机械系统的运动瞬变,使电机运行更加平滑,同时也可以减小机械磨损。 更稳定的系统表现

改善平滑的系统性能
在启动时,驱动器测量电机参数,包括电阻和电感,然后利用这些信息优化系统性能。

动态电流控制
运行电流 - 控制电机连续运转的电流。
加速电流 - 控制电机加减速时的电流。
空闲电流 - 电机在静止时,驱动器供给电机的电流
通过对以上三种电流的分别精确控制,有效减少系统发热

失速检测和失速预防
可选编码器检测转子的位置,提供失速检测和失速预防功能。

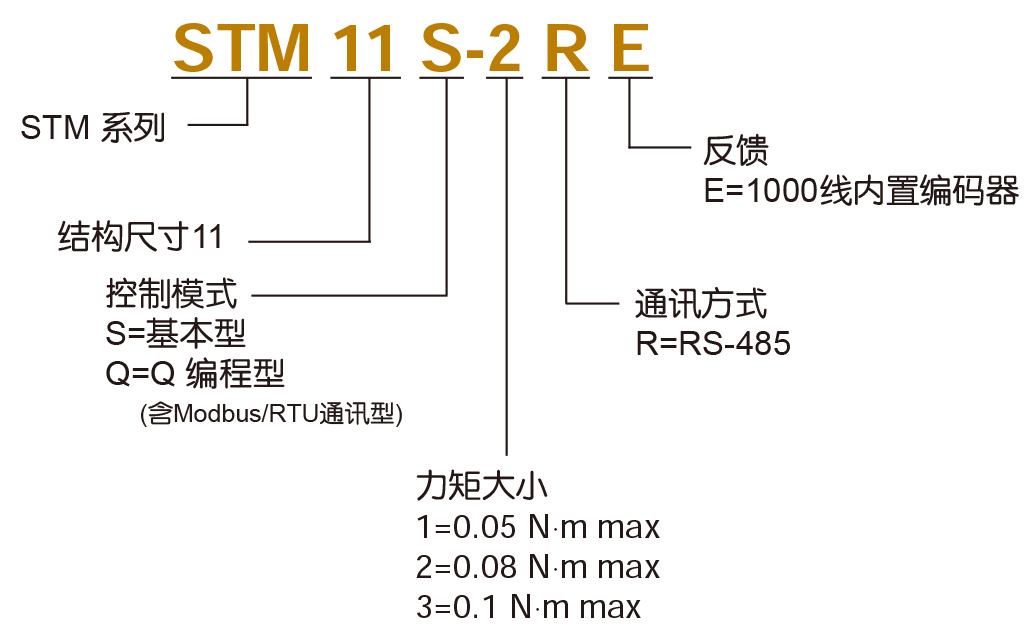

■ 命名规则



■ 选型信息

型号 控制 输出力矩 编码器 RS-485 Modbus/RTU
STM11S-1RE S 0.05Nm
STM11S-2RE 0.08Nm
STM11S-3RE 0.1Nm
STM11Q-1RE Q 0.05Nm
STM11Q-2RE 0.08N·m
STM11Q-3RE 0.1Nm

功率模块
功率放大类型 双 H 桥,4 象限
电流控制 4 态 PWM 频率 16 KHz
输入电源 24VDC 直流电源
输入电压范围 15 - 30 VDC min/max (额定 24 VDC)
保护 过压,过流,欠压,过温,短路 (相间,相地)
输出力矩 STM11□-1RE:最大 50 mN•m
STM11□-2RE:最大 80 mN•m
STM11□-3RE:最大 100 mN•m
控制模块
细分等级 软件可调,可配置为200-51200 步/ 圈之间任意偶数
速度范围 最高可达3000rpm
编码器分辨率 4000 脉冲/ 圈(标配)
非易失性存储 配置参数储存在DSP芯片内部的FLASH中
数字输入X1/脉冲 输入电压5-24 volt。单端对地,最小脉宽 = 500 ns,最大脉冲频率 = 1 MHz
功能:脉冲,CW 脉冲,正交脉冲的A 相,CW 限位,CW 点动,启/ 停 ( 振荡器模式) 或通用输入口
输入口硬件噪音滤波可调,仅兼容NPN 类型输出信号
数字输入X2/方向 输入电压5-24 volt。单端对地,最小脉宽 = 500 ns,最大脉冲频率 = 1 MHz
功能:方向,CCW 脉冲,正交脉冲的B 相,CCW 限位,CCW 点动,方向 ( 振荡器模式)或通用输入口
输入口硬件噪音滤波可调,仅兼容NPN 类型输出信号
数字输入X3/使能 输入电压5-24 volt。单端对地,最小脉宽 = 500 ns,最大脉冲频率 = 1 MHz
功能:使能,速度 1/ 速度 2 ( 振荡器模式) 或通用输入口
仅兼容NPN 类型输出信号
数字输入X4/警报清除 输入电压5-24 volt。单端对地,最小脉宽 = 500 ns,最大脉冲频率 = 1 MHz
功能:报警/ 报错复位或通用输入口
仅兼容NPN 类型输出信号
数字输出Y1 漏极开路,最大电流 100mA,最大电压 30VDC
功能:输出报警信号,通用输出
数字输出Y2 漏极开路,最大电流 100mA,最大电压 30VDC
功能:输出报警信号,通用输出
通讯方式 RS-422/485 四线制
物理规格
环境温度 0 - 40°C (32 - 104°F) 安装有合适的散热器
湿度范围 90% 无结露
重量 STM11□-1RE: 118 g
STM11□-2RE: 168 g
STM11□-3RE: 218 g
转子惯量 STM11□-1RE: 9 g•cm2
STM11□-2RE: 12 g•cm2
STM11□-3RE: 18 g•cm2

比较 型号名称 价格
(CNY)
立即购买
STM11Q-1RE ¥2,091.00
STM11Q-3RE ¥2,197.00
STM11Q-2RE ¥2,144.00
STM11S-2RE ¥1,932.00
STM11S-1RE ¥1,884.00
STM11S-3RE ¥1,985.00

■ 机械尺寸(单位:mm)

型号 “L”
STM11□-1RE 43.8
STM11□-2RE 52.9
STM11□-3RE 64.1

2D尺寸图
标题 文件类型 大小(KB) 下载
STM11_2D图纸.pdf PDF 40
STM11x-1/2/3RE_2D Drawing.pdf PDF 40
STM11x-1/2/3RE_2D Drawing.DWG DWG 75
3D模型
标题 文件类型 大小(KB) 下载
STM11x-3RE_3D Model.STEP STEP 3102
STM11□-3RE_3D.STEP STEP 3102
STM11□-1RE_3D.STEP STEP 1716
STM11□-2RE_ 3D.STEP STEP 1718
STM11x-1RE_3D Model.STEP STEP 1716
STM11x-2RE_3D Model.STEP STEP 1718
宣传手册
标题 文件类型 大小(KB) 下载
STM Family Brochure-CN20180905.pdf PDF 4506
使用手册
标题 文件类型 大小(KB) 下载
STM11使用手册.pdf PDF 3161
STM11用户手册.pdf PDF 3161
快速入门
标题 文件类型 大小(KB) 下载
STM11快速入门.pdf PDF 381
STM11系列快速安装.pdf PDF 381
