EtherCAT和Ethernet的区别
1、EtherCAT和Ethernet的基本概念区别
EtherCAT简述
EtherCAT（Ethernetfor Control Automation Technology）是一种基于以太网物理层的实时工业以太网通信技术，由德国Beckhoff自动化公司提出并推广，并已在IEC 61158标准中对其在自动化、测量和测试等领域中的应用进行了公开描述。该技术面向对实时性和通信确定性要求较高的工业控制场合，其主要特点是通信延时短、抖动小以及总线带宽利用率高，常用于高速I/O和运动控制等实时控制系统。
EtherCAT工业网络
Ethernet简述
Ethernet（以太网）是一种通用的计算机局域网通信技术，其标准由IEEE 802.3 规范定义，广泛应用于办公网络、信息系统以及工业自动化中的非实时通信场合。Ethernet最初面向数据通信设计，强调通用性和互联能力，在实时性和通信确定性方面并无严格保证。当以太网技术被引入工业控制领域并针对工业环境进行增强后，形成了工业以太网，例如在西门子自动化系统中，CP343-1、CP443-1等通信模块所支持的ISO或TCP连接，本质上就是运行在工业以太网上的通信协议。

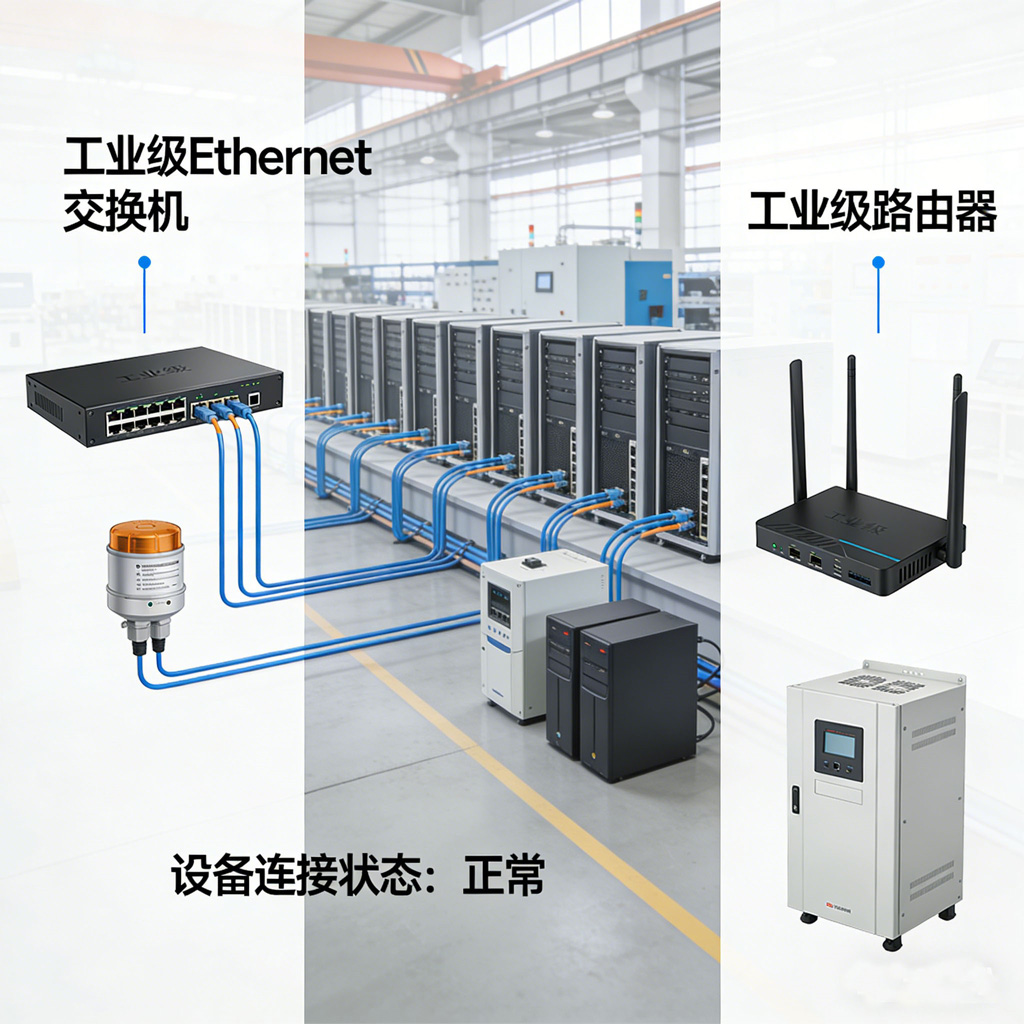

Ethernet工业网络
2、EtherCAT和Ethernet的通信原理差异
EtherCAT的通信原理
EtherCAT将过程数据直接封装在标准以太网帧中，并通过EtherType字段中的专用标识符（0x88A4）进行识别。其通信机制针对短周期过程数据进行了专门优化，实时数据传输不依赖传统的TCP/IP或UDP/IP协议栈，从而有效降低协议处理开销和通信延时。在系统启动阶段，EtherCAT主站对从站进行组态并完成过程数据映射，一个EtherCAT帧中可以包含一个或多个数据报，支持通过物理或逻辑寻址方式对从站进行读写访问。对于参数配置或非实时通信需求，EtherCAT还可通过邮箱机制实现基于TCP/IP的通信，而不影响实时过程数据的传输。
Ethernet的通信原理
传统Ethernet面向通用数据通信，其通信机制基于共享通信介质和介质访问控制规则。在早期以太网中，节点通过载波侦听多路访问/冲突检测（CSMA/CD）机制竞争通信资源，当发生冲突时需要重新发送数据，从而导致通信延时和抖动的不确定性。即使在现代以交换机和全双工通信为主的网络结构中，数据传输仍依赖分层协议栈进行处理，其通信路径和处理时间会受到网络负载和调度策略的影响。
3、EtherCAT和Ethernet的数据传输差异
EtherCAT的数据传输方式
EtherCAT采用“飞行中处理（On-the-fly）”的数据传输机制，主站发送的数据帧在各个从站之间顺序传递，每个从站在数据帧经过本地时即时读取或写入自身过程数据，而无需完整接收和缓存整个数据帧。该方式能够实现单个数据帧对多个从站的数据交换，且各从站仅引入极小的处理延时，显著提高了总线带宽利用率，并降低了系统整体通信延迟。
Ethernet的数据传输方式
传统Ethernet采用“先接收、后处理（Store and Forward）”的数据传输模式，网络设备在转发数据前需要完整接收以太网帧并进行协议解析和缓存处理。数据包在网络中逐跳转发，其传输延时与网络负载、队列排队和交换机调度策略密切相关。在多节点通信场景下，仍可能出现排队延迟和时序不确定性，因此更适合通用数据通信应用。
4、EtherCAT和Ethernet的应用场景差异
EtherCAT的应用场景
Ethernet的应用场景
Ethernet更适合用于对实时性要求不高、但对系统开放性、兼容性和数据吞吐能力要求较高的应用场合。在工业自动化系统中，Ethernet常用于上位机与控制器之间的通信、设备参数配置、数据采集、监控系统（SCADA）以及制造执行系统（MES）等信息层和管理层应用。
因此，在实际工程中，EtherCAT通常用于现场控制层的实时通信，而Ethernet更多承担控制层与信息层之间的数据交互任务，二者在系统中呈现出互补关系。
