ID MET2系列高速远程IO模块

MET2系列远程IO模块是鸣志开发的新一代高速远程扩展模块，适用于市面上常见的总线网络，响应速度可达到微秒级，您可快速，灵活地构建IO系统。其结构设计更加稳定可靠，具有出色地连续运行和高响应速度的能力，在当前智能制造多元化的应用场景中，可不断完善模块功能和性能，让您拥有更多的定制化选择。

● 高速响应，卓越性能，100M高速背板总线，微秒级响应

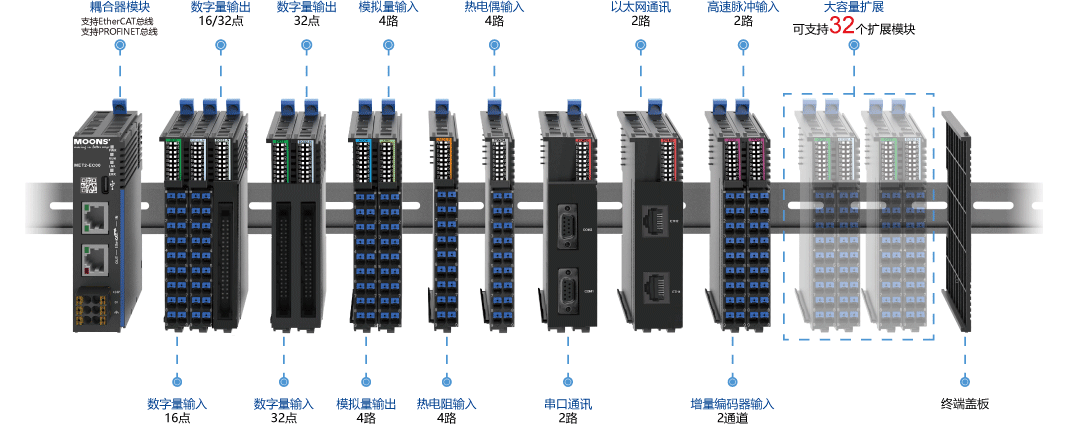

●轻薄机身，更多扩展，单个耦合器可支持多达64个扩展模块

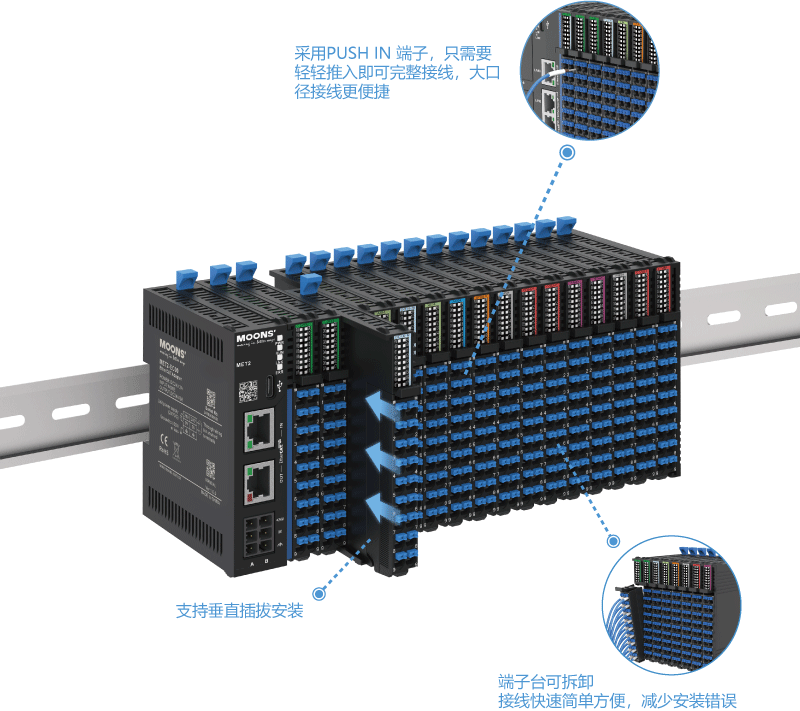

● 轻松接线，快速维护，采用大口径 PUSH IN端子，免工具接线，模块端子台可拆卸

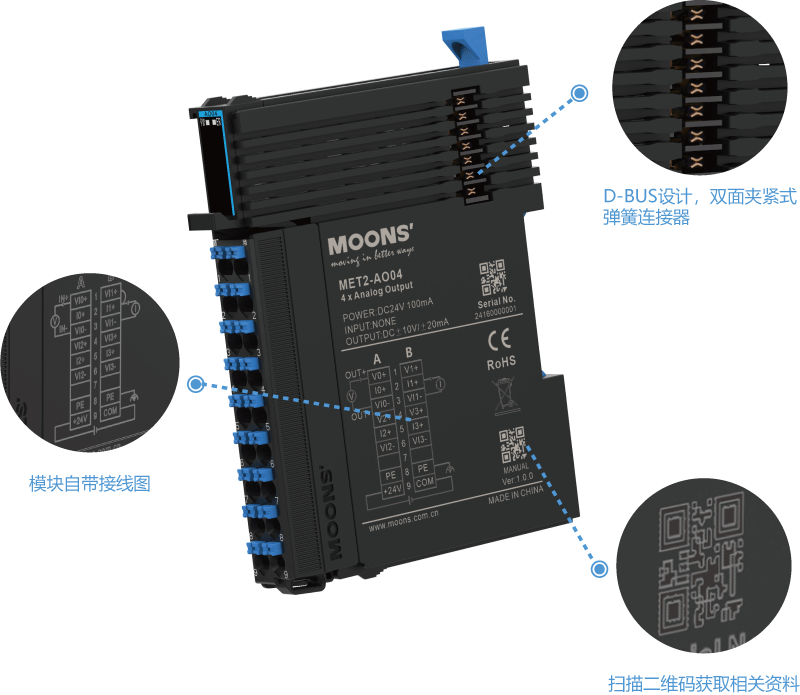

● 双面夹紧式接口连接，支持高速稳定传输，抗干扰性能力强，满足恶劣环境应用

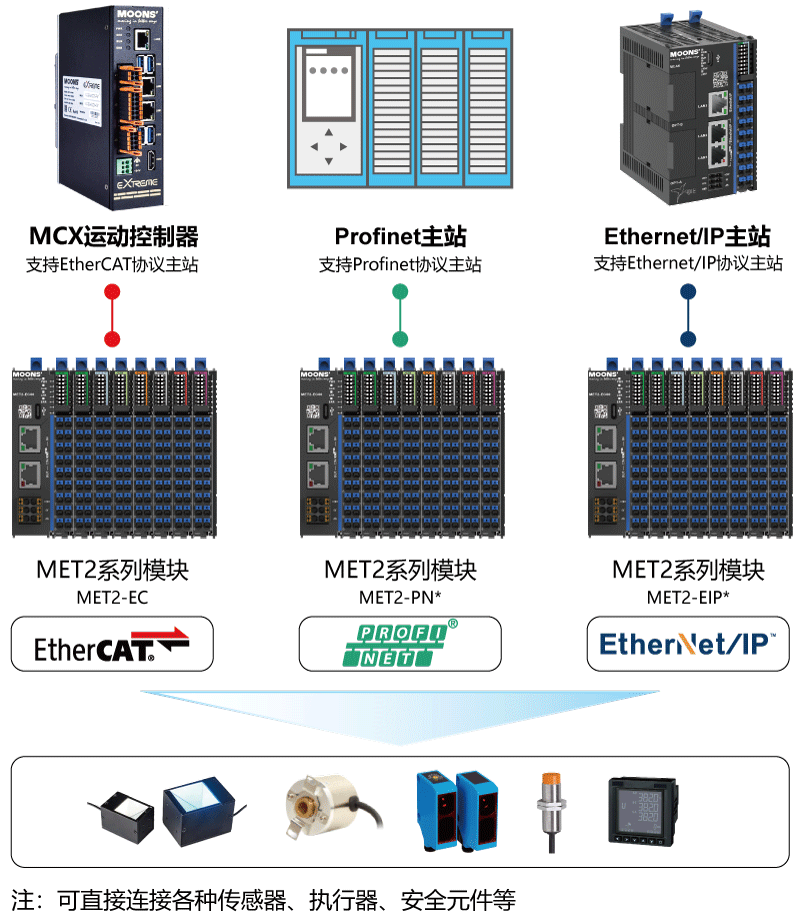

● 灵活配置，模块类型丰富，支持EtherCAT、PROFINET，EtherNet/IP等多种总线，适配主流厂家，无缝接入主流网络

品牌: MOONS'

* 订单金额满100元免运费

支付方式

买家保护:

产品在购买后一年内如发生质量问题，可免费换货。了解更多

提醒我

咨询

数据表

■ 耦合器模块：MET2-EC000

项目			规格
端子输入电源额定电压			24V DC±10%(21.6V DC-26.4V DC)
端子输入电源额定电流			3A（24V 时典型值）
总线输出电源额定电压			24V DC±10%(21.6V DC-26.4V DC)
总线输出电源额定电流			0.6A（24V 时典型值）
总线协议			EtherCAT
总线接口			RJ45 *2
可扩展模块数量			32
电源保护			过流保护，防反接保护，浪涌吸收
防护等级			IP20
认证			CE

■ 数字量输入模块：MET2-DI16

项目			规格
输入类型			数字量输入
输入方式			漏 / 源型(NPN/PNP)
输入通道			16
输入电压等级			24V DC±10%(21.6V DC-26.4V DC)
输入电流(典型)			4mA (24V 时典型值 )
ON电压			>15V DC
OFF电压			<5V DC
硬件相应时间 ON/OFF			100us/100us
软件滤波时间			支持
输入抗阻			参考值 6.3K
是否隔离			是
模块热插拔功能			不支持
防护等级			IP20
认证			CE

■ 数字量输出模块：MET2-DO16-N

项目	规格
输出类型	数字量输出
输出方式	漏型（NPN）
输出通道	16
输出电压等级	24V DC±10%(21.6V DC~26.4V DC)
输出负载（电阻负载）	0.5A/ 点，4A/ 模块
输出负载（电感负载）	7.2W/ 点，24W/ 模块
输出负载（电灯负载）	5W/ 点，18W/ 模块
硬件响应时间 ON/OFF	100us/100us
OFF 时漏电流	10uA
开关频率	电阻负载 100Hz，电感负载 0.5Hz，电灯负载 10Hz
是否隔离	是
保护功能	短路保护，过流保护
模块热插拔功能	不支持
防护等级	IP20
认证	CE

■ 数字量输出模块：MET2-DO16-P

项目	规格
输出类型	数字量输出
输出方式	源型（PNP）
输出通道	16
输出电压等级	24V DC±10%(21.6V DC~26.4V DC)
输出负载（电阻负载）	0.5A/ 点，4A/ 模块
输出负载（电感负载）	7.2W/ 点，24W/ 模块
输出负载（电灯负载）	5W/ 点，18W/ 模块
硬件响应时间 ON/OFF	100us/100us
OFF 时漏电流	10uA
开关频率	电阻负载 100Hz，电感负载 0.5Hz，电灯负载 10Hz
是否隔离	是
保护功能	短路保护，过流保护
模块热插拔功能	不支持
防护等级	IP20
认证	CE

■ 模拟量输入模块：MET2-AI04

项目	规格
输入类型	模拟量输入
输入方式	电压 / 电流
输入通道	4
分辨率	16 位
转换时间	60us/ 通道
输入范围	电压：±10V，0V~10V，±5V，0V~5V，1V~5V，2V~10V；电流：±20mA，0-20mA，4-20mA
输入抗阻	电压输入阻抗：150MΩ；电流采样阻抗：249Ω
输入精度	25°C：±0.1% ( 全量程)；全温：±0.2% ( 全量程)
输入极限	电压：±15V；电流：瞬时±30mA，平均±24mA
输入诊断	电压：不支持断线检测；电流：仅配置成 4-20mA 时，支持断线检测
是否隔离	接口通道间不隔离，电源与接口隔离，接口与总线隔离
模块热插拔功能	不支持
防护等级	IP20
认证	CE

■ 模拟量输出模块：MET2-AO04

项目	规格
输出类型	模拟量输出
输出方式	电压 / 电流
输出通道	4
分辨率	16位
转换时间	60us/ 通道
输出范围	电压：±10V，0V~10V，±5V，0V~5V，1V~5V，2V~10V；电流：0-20mA，4-20mA
输出负载	电压输出负载：17kΩ；电流负载阻抗：0-600Ω
输出精度	25°C：±0.1% ( 全量程)；全温：±0.5% ( 全量程)
输出诊断	电压：支持短路检测，支持过温保护；电流：支持开路检测，支持过温保护
是否隔离	接口通道间不隔离，电源与接口隔离，接口与总线隔离
模块热插拔功能	不支持
防护等级	IP20
认证	CE

■ 温度检测模块：MET2-AT04-R

项目	规格
输入通道	4
分辨率	24位
输入端子	4 路热电阻输入
显示灵敏度	0.1℃
传感器类型	Pt100，Pt500，Pt1000，Cu100，KTY84，NTC5K，NTC10K
精度	25℃：满量程（±0.1%）,（0mV ～ 1000mV 全量程）; 环境温度-20℃ ~55℃ : 满量程（±0.3%），（0mV ～ 1000mV 全量程）
滤波次数	0 ～ 255（可通过软件配置，默认0）
是否隔离	接口通道间未隔离，电源与接口隔离，接口与总线隔离
模块热插拔功能	不支持
防护等级	IP20
认证	CE

■ 扩展模块通用规格

□ 电气规格

项目		规格
绝缘电压	控制对信号	AC 500V60s
绝缘抗阻	控制对信号	1MΩ
电磁兼容性要求	静电放电	接触±4kV, 空气±8kV
	电快速脉冲群	±2kV
	浪涌	DC 500V

□ 环境规格

项目	规格
工作温度	-25℃ ~ +60℃
存储温度	-40℃ ~ +85℃
相对湿度	95% 无冷凝
大气	确保无腐蚀性气体
海拔高度	2000 米以下(80kPa）
耐噪音	2kV 5~100kHz
过电压类别	I 级
震动测试	符合EN 60068-2-6 标准
冲击测试	符合EN 60068-2-27 标准
电磁兼容测试	符合EN 61000-4 标准
EMC抗干扰等级	B 区，符合EN 61131-2 标准
污染等级	2 级，符合EN 61131-2 标准

在线订购

比较	型号名称	价格(未税)
	MET2-EC00
	MET2-DI16
	MET2-DO16-N
	MET2-DO16-P
	MET2-AI04
	MET2-AO04
	MET2-AT04-R

技术文档

2D尺寸图
3D模型
宣传手册
使用手册

2D尺寸图

标题	文件类型	大小(KB)
MET2-EC00 2D.pdf	PDF	324
MET2-DI16 2D.pdf	PDF	237
MET2-DO16-P 2D.dwg	PDF	1093
MET2-AO04 2D.pdf	PDF	236
MET2-AO04 2D.dwg	PDF	1012
MET2-AI04 2D.dwg	PDF	1006
MET2-DO16-P 2D.pdf	PDF	237
MET2-AT04-R 2D.pdf	PDF	240
MET2-DO16-N 2D.pdf	PDF	236
MET2-AT04-R 2D.dwg	PDF	1051
MET2-AI04 2D.pdf	PDF	231
MET2-DO16-N 2D.dwg	PDF	1077
MET2-DI16 2D.dwg	PDF	1064

3D模型

标题	文件类型	大小(KB)
MET2-AO04 3D.stp	STEP	26412
MET2-AT04-R 3D.stp	STEP	26412
MET2-DO16-P 3D.stp	STEP	26412
MET2-DO16-N 3D.stp	STEP	26412
MET2-EC00 3D.stp	STEP	23439
MET2-AI04 3D.stp	STEP	26412
MET2-DI16 3D.stp	STEP	26412

宣传手册

标题	文件类型	大小(KB)	下载
MET2 Family Brochure_CN_A0.pdf	PDF	4893

使用手册

标题	文件类型	大小(KB)
MET2-DO16-P数字量输出模块用户手册_V1.0.pdf	PDF	5041
MET2-DI16数字量输入模块用户手册_V1.0.pdf	PDF	5022
MET2-AT04-R 4通道温度检测模块用户手册_V1.0.pdf	PDF	5079
MET2-AO04 4通道模拟量输出模块用户手册_V1.0.pdf	PDF	4549
MET2-AI04 4通道模拟量输入模块用户手册_V1.0.pdf	PDF	5275
