ID iPOS系列 多种控制模式 可驱动多种类型电机 直流电源输入
Technosoft的高效可编程运动控制驱动器,为客户提供了紧凑灵活的模块化解决方案,基于“ONE FOR ALL”的设计理念,单个驱动板能够在开环或者闭环模式下,控制2相、3相步进,直流无刷,伺服,无刷无齿槽,有刷空心杯多种电机,对于初次接触Technosoft的客户,更提供了初学者套装,以便快速直接的学会连线及编程功能。
● ALL IN ONE带嵌入式控制器的智能电机驱动器
● ONE FOR ALL 单台驱动能够驱动直流无刷,无刷无齿槽,有刷空心杯,伺服及2相、3相步进电机
● 满足多种主流现场总线
● 友好的软件界面及可视化编程功能
● ONE FOR ALL 单台驱动能够驱动直流无刷,无刷无齿槽,有刷空心杯,伺服及2相、3相步进电机
● 满足多种主流现场总线
● 友好的软件界面及可视化编程功能

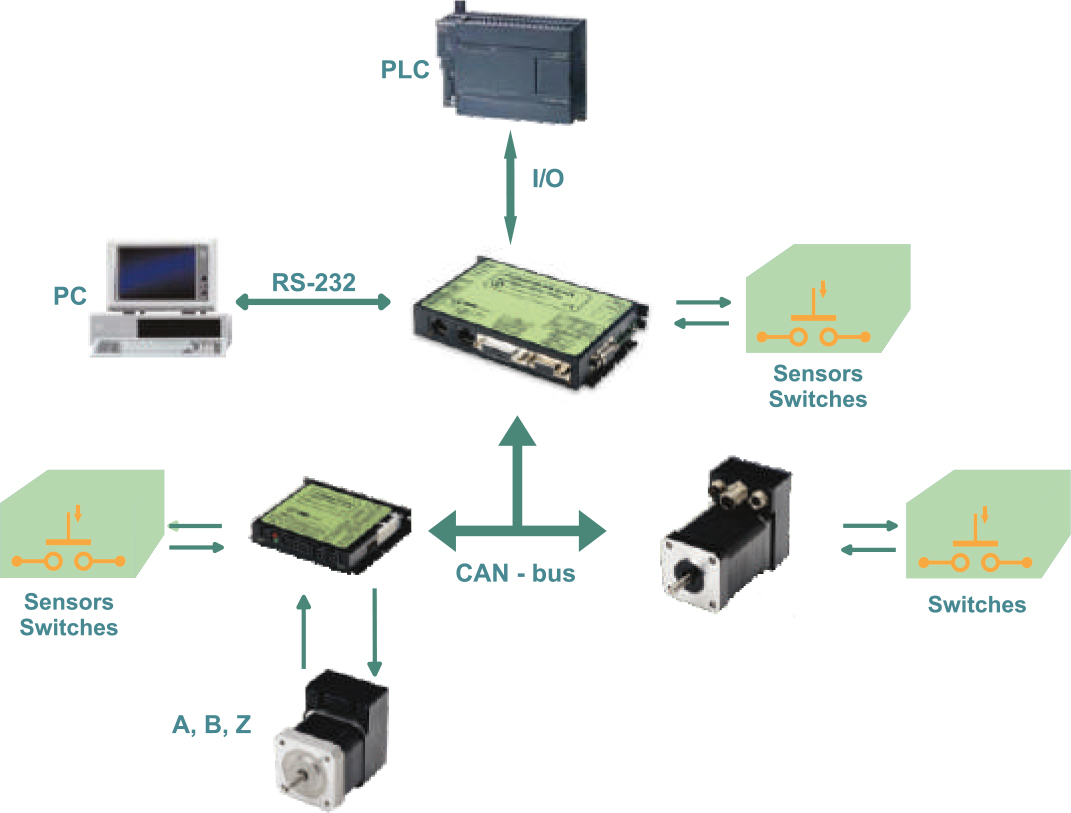

iPOS系列全能型智能驱动器将给您的应用设计带来如下优势与便利:
微型尺寸下仍拥有主流的高性能表现 • ALL IN ONE设计理念下集控制器与驱动器为一体 • ONE FOR ALL设计理念下的泛用性,一台驱动可以驱动多种类型电机 • 匹配市场主流的现场总线:
• 简单方便的软件控制界面及库 • 可视化编程软件,让每条指令更加直观 |
使用iPOS系列全能型智能驱动器,您将在如下行业及应用中有所突破
工业设备 | 仪器及光学产品 | 实验室研究 | ||||
• 电梯 • 电梯门 • 太阳能电池组件 | • 液压泵 • 太阳轨迹追踪 • 光伏电池板 | • 数字显微镜 • 光度测量 • 航摄系统 | • 激光测距系统 • 透镜整形抛光 • 自动聚焦及自动变焦 | • 实验室分析设备 • 移液管 • 实验室自动化设备 |
机器人学 | 半导体设备 | 包装行业 | |||||
• AGV小车 • 机械外骨骼 • 夹具,抓具 | • 独立机械手及协作机械臂 • 自动化仓储设备 | • 柔性自动化 • 刻蚀机 | • 冲压成型 • 抓放分拣设备 | • 装瓶机 • 标签机 • 涂胶机 | • 包装印刷 • 给料机 |
医疗行业 | 工厂自动化 | |||||
• 生物机械工程 • 离心泵 • 临床诊断装置 • 加药机 • X射线设备 | • 生理学设备 • 液体处理系统 • 呼吸装置 • 手术器械和机器人 | • 粘合系统 • 激光切割 • 激光打标 • 印刷设备 | • 晶片检验 • 抓放机器人 • 焊接机器人 • 直角坐标机器人 |
如下的单轴iPOS系列产品供您选择
• 12-24V 电源电压 • 最大输出连续电流0.9A/相,瞬时电流0.9A/相 • 5个数字输入接口,3个数字输出接口,2个模拟量输入接口 • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 支持RS-232和CAN(TMLCAN和CANopen协议) • 可通过CoE协议扩展EtherCAT • 尺寸:47×19×8mm(CAN型)/50×20×15mm(EtherCAT型) |

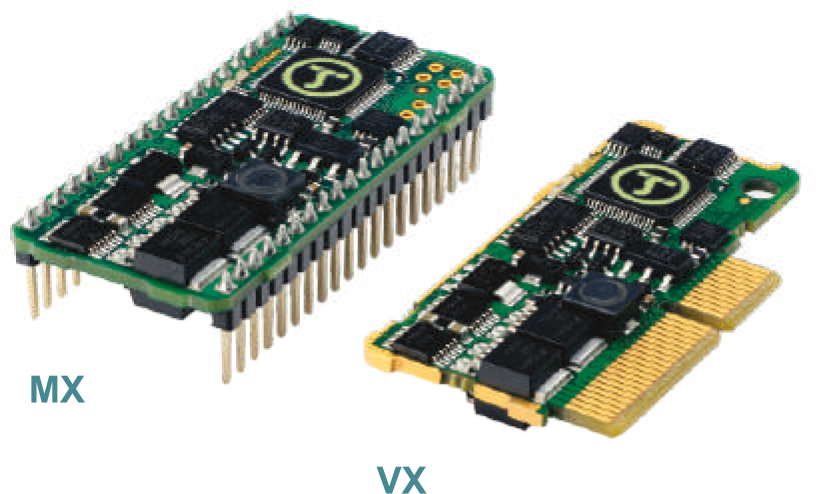

• 12-36V 电源电压 • 最大输出连续电流2A/相,瞬时电流3.2A/相 • 5个数字输入接口,4个数字输出接口(VX型),3个数字输出接口(MX型),2个模拟量输入接口(VX型),1个模拟量输入接口(MX型) • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 支持RS-232和CAN(TMLCAN和CANopen协议) • 可通过CoE协议扩展EtherCAT • 安装:垂直(VX型),水平(MX型) • 尺寸:56×29×7mm(VX型)/55×26×13mm(MX型) |
• 12-36V 电源电压 • 最大输出连续电流4A/相,瞬时电流10A/相 • 5个数字输入接口,4个数字输出接口(VX型),3个数字输出接口(MX型),2个模拟量输入接口(VX型),1个模拟量输入接口(MX型) • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 支持RS-232和CAN(TMLCAN和CANopen协议) • 可通过CoE协议扩展EtherCAT • 安装:垂直(VX型),水平(MX型) • 尺寸:56×29×7mm(VX型)/55×26×13mm(MX型) |

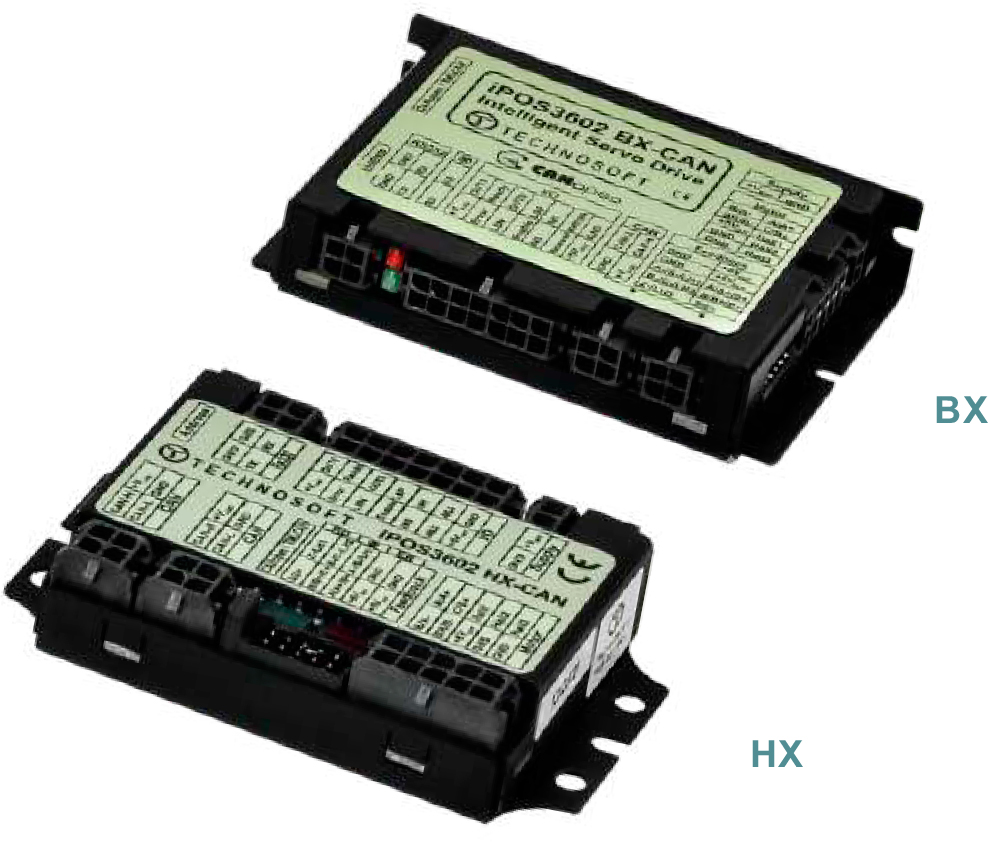

• 12-36V 电源电压 • 最大输出连续电流2A/相,瞬时电流3.2A/相 • 5个数字输入接口,4个数字输出接口,2个模拟量输入接口 • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 支持RS-232和CAN(TMLCAN和CANopen协议) • 尺寸:80×55×16mm(BX型)/73×45×16mm(HX型) |

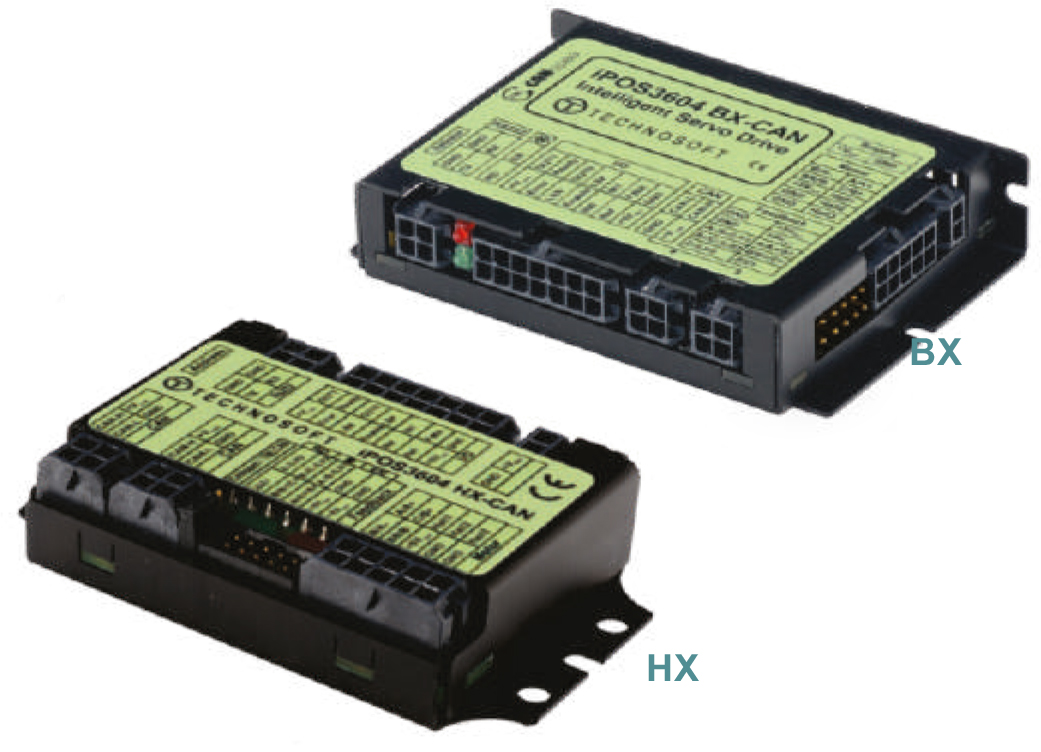

• 12-36V 电源电压 • 最大输出连续电流4A/相,瞬时电流10A/相 • 5个数字输入接口,4个数字输出接口,2个模拟量输入接口 • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 支持RS-232和CAN(TMLCAN和CANopen协议) • 尺寸:80×55×16mm(BX型)/73×45×16mm(HX型) |

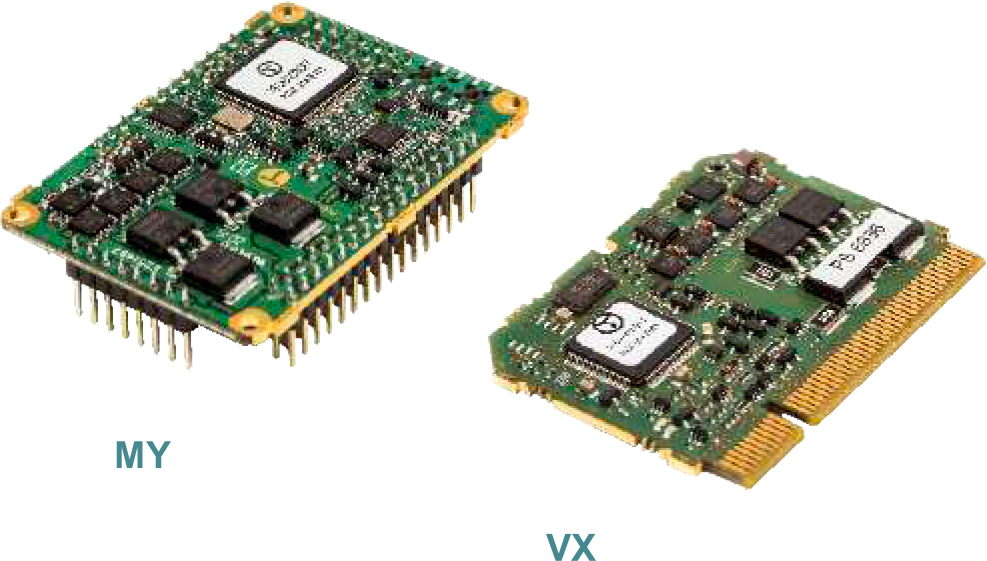

• 12-48V 电源电压,12-36V 逻辑电压 • 最大输出连续电流8A/相,瞬时电流20A/相 • 8个数字输入接口,6个数字输出接口(VX型),6个数字输出接口(MY型),2个模拟量输入接口 • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 可选配支持SSI和BiSS编码器 • 支持RS-232和CAN(TMLCAN和CANopen协议) • 可通过CoE协议扩展EtherCAT • 安装:垂直(VX型),水平(MY型) • 尺寸:56×44×7mm(VX型)/60×44×12mm(MY型) |

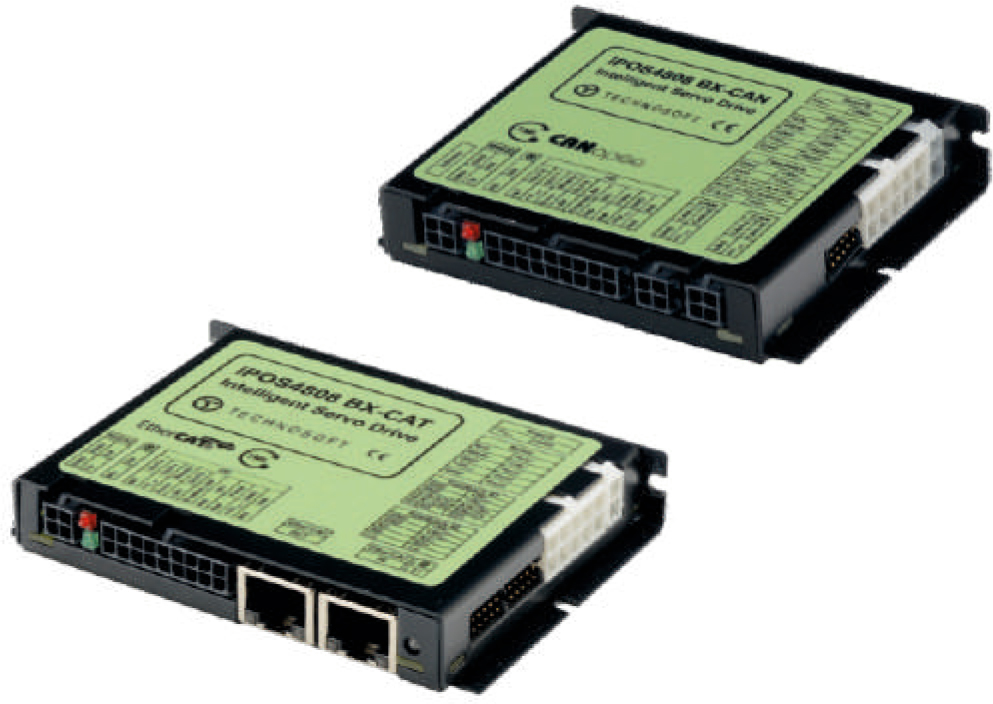

• 12-48V 电源电压,12-36V 逻辑电压 • 最大输出连续电流8A/相,瞬时电流20A/相 • 6个数字输入接口,5个数字输出接口,2个模拟量输入接口 • 高分辨率,微步细分可达512 Microsteps • 支持增量正交和正弦/余弦编码器,霍尔传感器及线性霍尔传感器 • 支持双反馈,同时支持绝对值编码器(SSI和BiSS) • 支持RS-232和CAN(TMLCAN和CANopen协议) • 可通过CoE协议扩展EtherCAT • 尺寸:89×77×17mm(CAN型)/103×71×17mm(EtherCAT型) |
同时iPOS提供了完善的多轴控制模块,满足了1套驱动控制多个运动轴的需求

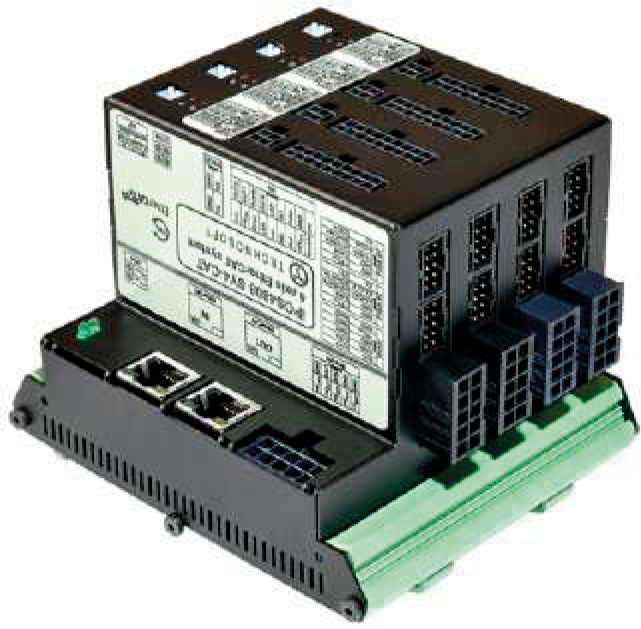

• 适用于旋转或直线运动的直流无刷电机,有刷空心杯电机,无刷无齿槽电机,伺服电机及2相、3相步进电机 • 12-50V 电源电压,12-36V 逻辑电压 • 每个轴的最大输出连续电流8A/相,瞬时电流20A/相 • 通过CoE协议支持EtherCAT通讯 • 可通过RS-232进行调试设置 • 尺寸:96×100×74mm |

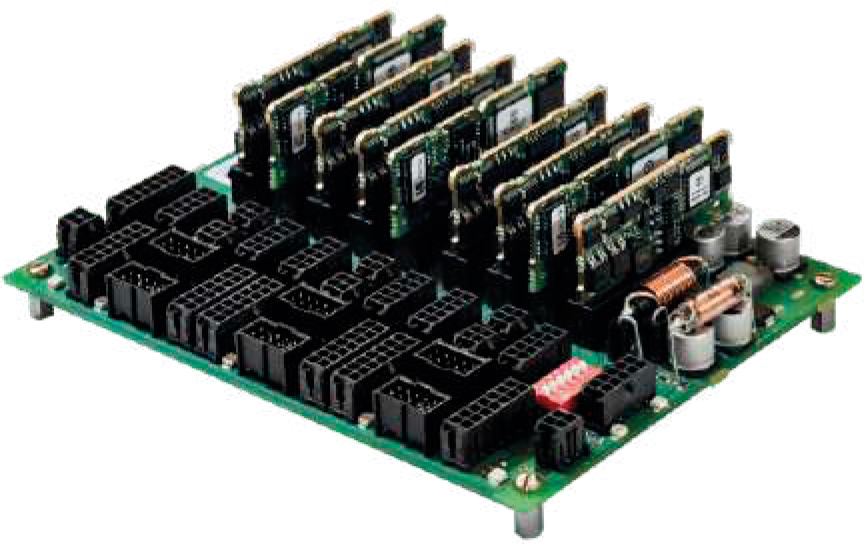

• 主板适用于1-6轴的随意组合,可搭配iPOS3602和iPOS3604驱动板 • iPOS360x SX系统能通过RS-232,TMLCAN,CANopen或者Ethernet驱动4个运动轴 • iPOS360x SY系统能通过RS-232,TMLCAN,CANopen或者EtherCAT驱动6个运动轴 • 12-36V 电源电压,12-36V 逻辑电压 • 选用iPOS3602最大输出连续电流2A/相,瞬时电流3.3A/相 • 选用iPOS3604最大输出连续电流4A/相,瞬时电流10A/相 • 尺寸:100×98×36mm(4轴系统)/160×122×36mm(6轴系统) |
配套选型
电机类型 | 型号 | 推荐驱动 | 备选驱动 |
HB | PTX05 1330-13-01 | iPOS2401 | iPOS3602 |
HB | 14H030H | iPOS2401 | iPOS3602 |
HB | MS08HY1P4021 | iPOS2401 | iPOS3602 |
HB | MS08HY1P4050 | iPOS2401 | iPOS3602 |
HB | MS08HY1P4070 | iPOS2401 | iPOS3602 |
HB | MS08HY1P4100 | iPOS2401 | iPOS3602 |
HB | MS08HY3P4027 | iPOS2401 | iPOS3602 |
HB | MS08HY3P4045 | iPOS2401 | iPOS3602 |
HB | MS08HY3P4065 | iPOS2401 | iPOS3602 |
HB | MS08HY3P4090 | iPOS2401 | iPOS3602 |
HB | MS08HY5P4028 | iPOS2401 | iPOS3602 |
HB | MS08HY5P4040 | iPOS2401 | iPOS3602 |
HB | MS08HY5P4060 | iPOS2401 | iPOS3602 |
HB | MS08HY5P4090 | iPOS2401 | iPOS3602 |
Slotless | ECU13026H06 | iPOS3602 | iPOS3604 |
Slotless | ECU13026H09 | iPOS3602 | iPOS3604 |
Slotless | ECU13026H12 | iPOS3602 | |
Slotless | ECU13026H18 | iPOS3602 | iPOS2401 |
Slotless | ECU13026H24 | iPOS2401 | iPOS3602 |
Slotless | ECU13038H06 | iPOS3604 | |
Slotless | ECU13038H09 | iPOS3604 | |
Slotless | ECU13038H12 | iPOS3604 | |
Slotless | ECU13038H18 | iPOS3604 | |
Slotless | ECU13038H24 | iPOS3602 | |
Slotless | ECU13038H36 | iPOS3602 | |
Slotless | ECU16036H09 | iPOS3604 | |
Slotless | ECU16036H12 | iPOS3604 | |
Slotless | ECU16036H18 | iPOS3602 | iPOS3604 |
Slotless | ECU16036H24 | iPOS3602 | |
Slotless | ECU16036H36 | iPOS3602 | |
Slotless | ECU22048H18 | iPOS3604 | iPOS4808 |
Slotless | ECU22048H24 | iPOS3604 | iPOS4808 |
Slotless | ECU22048H36 | iPOS3604 | iPOS4808 |
Slotless | ECU22048H48 | iPOS4808 | |
DC | DCU08017P06 | iPOS2401 | iPOS3602 |
DC | DCU08017P12 | iPOS2401 | iPOS3602 |
DC | DCU10017P03 | iPOS2401 | iPOS3602 |
DC | DCU10017P06 | iPOS2401 | iPOS3602 |
DC | DCU10025P03 | iPOS2401 | iPOS3602 |
DC | DCU10025P06 | iPOS2401 | iPOS3602 |
DC | DCU10025P12 | iPOS2401 | iPOS3602 |
DC | DCU13020P03 | iPOS2401 | iPOS3602 |
DC | DCU13020P06 | iPOS2401 | iPOS3602 |
DC | DCU13020P09 | iPOS2401 | iPOS3602 |
DC | DCU13020P12 | iPOS2401 | iPOS3602 |
DC | DCU13020P15 | iPOS2401 | iPOS3602 |
DC | DCU13028P06 | iPOS3602 | iPOS2401 |
DC | DCU13028P12 | iPOS2401 | iPOS3602 |
DC | DCU13028P15 | iPOS2401 | iPOS3602 |
DC | DCU13028P18 | iPOS2401 | iPOS3602 |
DC | DCU13028P24 | iPOS2401 | iPOS3602 |
DC | DCU16025P06 | iPOS2401 | iPOS3602 |
DC | DCU16025P12 | iPOS2401 | iPOS3602 |
DC | DCU16025P24 | iPOS2401 | iPOS3602 |
DC | DCU16035P12 | iPOS2401 | iPOS3602 |
DC | DCU16035P24 | iPOS2401 | iPOS3602 |
DC | DCU17025P06 | iPOS3602 | |
DC | DCU17025P12 | iPOS3602 | iPOS2401 |
DC | DCU17025P18 | iPOS2401 | iPOS3602 |
DC | DCU17025P24 | iPOS2401 | iPOS3602 |
DC | DCU17035P12 | iPOS3602 | |
DC | DCU17035P18 | iPOS3602 | |
DC | DCU17035P24 | iPOS3602 | |
DC | DCU17035P36 | iPOS3602 | |
PM | 20PM020S0-01002 | iPOS2401 | IPOS3602 |
PM | 20PM020S0-02501 | iPOS2401 | IPOS3602 |
PM | 20PM020L8-00702 | iPOS2401 | IPOS3602 |
PM | 20PM020L8-02101 | iPOS2401 | IPOS3602 |
BLDC | BLR16024H10-S002 | iPOS3602 | |
BLDC | R22BLB9L2 | iPOS2401 | iPOS3602 |
BLDC | R22BLB7L2 | iPOS2401 | iPOS3602 |
使用手册
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
iPOS2401 I/O Board User Manual.pdf | 2448 | ||
iPOS360x HX-CAN Wire Connection.pdf | 740 | ||
iPOS2401 MX-CAN Wire Connection.pdf | 692 |
规格书
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
iPOS3604 HX-CAN Date Sheet.pdf | 274 | ||
iPOS2401 MX-CAN Date Sheet.pdf | 190 |
目录册
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
Technosoft_Catalog_CN-A5-20230617_L.pdf | 14912 |
相关软件
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
iPOS CANopen Programming.pdf | 5761 | ||
EasyMotion_demo.exe | 76526 | ||
TML Programming User Manual.pdf | 947 | ||
Motion Control Library for Technosoft Drives.pdf | 1617 | ||
iPOS-CANopen EDS.zip | ZIP | 5 | |
Motion Control Library for LabVIEW.pdf | 1881 | ||
Motion Control Library for Siemens S7.pdf | 541 | ||
Motion Control Library for OMRON CJ1 Series.pdf | 594 | ||
Motion Control Library for B&R X20.pdf | 358 |
