直流无刷电机的控制方式及原理

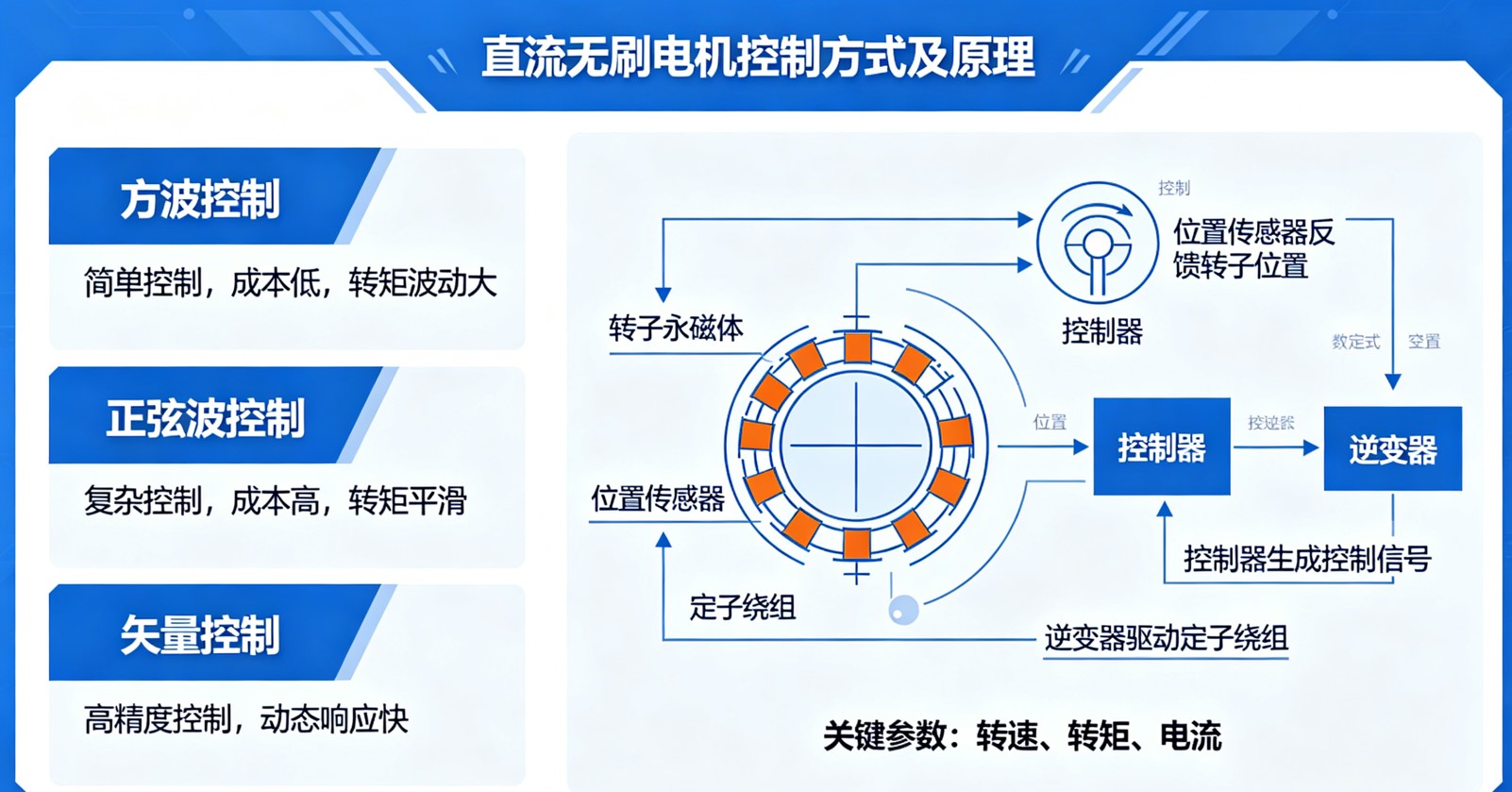

  直流无刷电机通过电子换向技术驱动转子旋转，避免了传统有刷电机因电刷摩擦带来的磨损、噪音较大以及寿命较短等问题。直流无刷电机核心控制原理可以概括为：控制器根据转子实时位置，精确控制三相定子绕组（线圈）的通电顺序与电流大小，从而生成一个“旋转磁场”，该磁场牵引着带有永磁体的转子同步转动。整个控制过程主要围绕三大目标展开：精准感知转子位置、高效执行换向逻辑，以及灵活调节转速与转矩。

  直流无刷电机的主流控制方式通常可分为三种，它们在“旋转磁场”的生成机制、控制精细程度以及系统性能表现等方面各不相同。根据电流驱动波形与换向策略的差异，主要可分为方波控制（六步换向法）、正弦波控制以及磁场定向控制（FOC）。三种方式本质上都是通过不同的方法构建定子旋转磁场，但在转矩平顺性、效率以及控制复杂度方面存在明显差异。

  方波控制是直流无刷电机中基础且应用广泛的一种控制方式，本质上属于一种“开关型”的粗略控制策略。其基本原理是将电机一个电气周期均匀划分为6个60°的扇区，在每个扇区内仅对两相定子绕组通电，形成一个方向相对固定的合成磁场，以“牵引”转子持续转动。随着转子位置的变化，控制器每间隔60°进行一次换向，依次切换不同的通电组合，从而完成一个周期内的六步换向过程，因此也常被称为“六步换向法”。

  由于该控制方式下相电流波形近似梯形（或方波特征明显），因此得名“方波控制”。该方法的优势在于控制逻辑简单、实现成本低，对控制器性能要求较低，因此能够以较低硬件配置实现较高转速输出。其主要缺点是转矩输出存在明显脉动，容易引起电流噪声和机械振动，同时电机运行的平稳性与整体效率相对有限。

  适用场景方面，该控制方式更适合对成本敏感、但对运行平稳性要求不高的应用，例如电风扇、普通水泵、电动工具以及模型飞机电子调速器（ESC）等。

  正弦波控制可以视为方波控制的一种“平滑化”升级，其核心特点是在驱动过程中输出连续变化的三相正弦波电压，而非方波控制中的阶梯式电压。由于电压波形更加平滑，流经电机绕组的电流也更接近理想的正弦波形，从而使电机运行更加平稳。其工作原理是由控制器实时生成一个幅值基本恒定、方向连续旋转的磁场矢量。与方波控制中磁场方向按固定角度跳变不同，正弦波控制产生的磁场方向能够连续变化，使转子始终受到平稳且均匀的电磁转矩驱动，从而实现更加顺畅的旋转运动。

  相较于方波控制，正弦波控制能够显著降低转矩脉动、运行噪声以及机械振动，同时减少电流谐波含量，使电机运行更加平稳、安静，控制表现也更加细腻。然而，这种控制方式需要控制器具备更高的运算能力和更精确的电流控制能力，系统实现复杂度和成本相应增加。此外，由于其控制策略仍未实现对电机磁场和电流的更优解耦，因此整体效率和动态性能与更先进的控制方法相比仍存在一定差距。

  适用场景方面，正弦波控制适用于对噪声和运行平稳性有较高要求的应用，例如精密仪器设备、静音风机、医疗设备以及部分家用电器等。

  磁场定向控制（Field-Oriented Control，FOC），又称矢量控制，是目前高性能无刷电机控制领域的主流方案。其工作原理是通过数学变换将电机的三相电流分解为两个相互独立、互不干涉的分量：

  • 转矩电流（Iq）：用于产生电磁转矩，直接决定电机的输出力矩；

  • 励磁电流（Id）：用于建立和调节磁场强度。

  通过这种解耦控制方式，FOC能够分别控制电机的磁场和转矩，类似于直流有刷电机中励磁电流与电枢电流独立控制的效果。控制过程中，系统会实时调整电流矢量，使定子磁场与转子磁场始终保持接近理想的90°垂直关系，从而在不同转速和负载条件下持续获得较高的转矩输出和能量转换效率。

  为了实现这一控制目标，FOC需要对采集到的三相电流信号进行一系列坐标变换，包括Clarke变换、Park变换以及相应的逆变换，并结合电流闭环、速度闭环等控制算法完成实时运算，因此对控制器的运算能力和控制精度提出了较高要求。

  FOC控制的主要优势在于转矩波动极小、运行平稳安静、控制精度高，同时能够实现快速的动态响应和优异的调速性能。在全速度范围内，电机均可保持良好的运行状态，因此整体效率和性能通常优于方波控制和正弦波控制。不过，FOC控制的实现难度也相对较高。其算法复杂，需要较强的处理器性能、更高精度的电流采样和位置检测能力，同时对电机参数的准确性和系统调校水平也有较高要求，因此硬件成本和开发难度均高于传统控制方式。

  适用场景方面，FOC控制主要应用于对效率、精度和动态性能要求较高的高端领域，例如工业机器人、精密伺服系统、高性能无人机、电动汽车驱动系统以及高端家电产品等。

  下表汇总了以上三种控制方式在各关键维度的差异：

  无论采用方波控制、正弦波控制还是磁场定向控制（FOC），其实现都离不开转子位置检测、PWM调制以及驱动硬件平台等关键技术环节。这些基础技术共同构成了无刷电机控制系统的核心支撑。

  转子位置检测是实现电子换向的基础，也是电机稳定运行的前提。控制器只有准确获知转子的实时位置，才能在恰当时刻切换定子绕组的通电状态，持续产生有效转矩。根据检测方式的不同，转子位置检测主要分为有感控制和无感控制两类。

  • 有感控制方式：通过集成在电机内部的霍尔传感器（通常为三个）或编码器等位置传感器，直接获取转子位置信息。该方案实现简单、可靠性较高，能够保证良好的启动性能和低速控制效果，因此在工业和消费类产品中应用广泛。

  • 无感控制方式：不依赖额外的位置传感器，而是通过检测电机运行过程中产生的反电动势（Back Electromotive Force，BEMF），或采用高频信号注入等方法估算转子位置。该方案能够减少硬件成本和系统复杂度，提高环境适应性与可靠性，但对控制算法和运算能力要求较高，尤其在启动和低速运行阶段控制难度较大。

  PWM（Pulse Width Modulation，脉宽调制）是无刷电机驱动系统中常用的功率控制技术。其基本原理是通过高速开关功率器件，将直流电源转换为占空比可调的脉冲电压信号，并通过改变占空比来调节电机绕组获得的平均电压和电流，从而实现转速与转矩控制。对于方波控制、正弦波控制以及FOC控制而言，PWM不仅承担调速功能，同时也是构建不同电流波形和旋转磁场的重要实现手段。控制精度越高，电机运行的平稳性和效率通常也越高。

  一个完整的直流无刷电机驱动系统通常由控制器、功率驱动模块和传感器三部分组成，共同完成控制决策、功率转换和状态反馈等功能。

  • 控制器：通常采用MCU或专用DSP作为主控芯片，负责执行换向逻辑、电流控制、速度控制以及FOC等复杂算法，是整个系统的控制核心。

  • 功率模块：一般由6个MOSFET或IGBT组成三相全桥逆变电路，负责将直流电源转换为驱动电机所需的三相交流电流，并按照控制器的指令完成能量输出。

  • 传感器：包括霍尔传感器、增量式编码器、绝对值编码器以及电流采样电路等，用于实时获取电机的位置、速度和电流信息，为闭环控制提供反馈数据，可视为控制系统的“感知层”。

  在实际应用中，控制方式的选择本质上是在系统成本、控制复杂度和性能需求之间寻求平衡。不同控制策略各有优势，应根据具体应用场景进行合理选择。

  如果项目更加关注成本控制，对运行平稳性、噪声水平和控制精度要求不高，例如风机、水泵、电动工具等产品，方波控制凭借结构简单、实现成本低和成熟可靠等特点，通常是性价比的选择。

  当应用对运行平稳性和噪声控制提出更高要求，但又希望兼顾系统成本时，正弦波控制能够在性能与成本之间取得较好的平衡。其运行更加安静顺畅，适用于静音风机、精密仪器以及部分家电产品等场景。

  对于工业机器人、伺服驱动系统、电动汽车、高性能无人机等高端应用，系统往往需要更高的控制精度、更快的动态响应以及更优的能效表现。此时，磁场定向控制凭借其优秀的转矩控制能力和高效率特性，成为必选方案。

  从技术发展路径来看，直流无刷电机控制经历了从方波控制到正弦波控制，再到磁场定向控制的持续演进。三种控制方式分别代表了不同层级的性能需求和应用定位，共同构成了当前主流的直流无刷电机控制技术体系。其中，方波控制强调简单可靠和成本优势；正弦波控制进一步提升了运行的稳定性；而FOC则通过对电流矢量和磁场关系的精确控制，实现了转矩、效率和动态性能的全面优化。随着控制器性能的不断提升以及硬件成本的持续下降，FOC技术正逐渐从高端工业领域向消费电子、智能家电和新能源汽车等更广泛的应用场景普及，并成为现代高性能电机控制的重要发展方向。
