EtherCAT总线如何在100M带宽下驱动百轴伺服
在工业自动化领域，尤其是在机器人、数控机床和半导体设备等高精度运动控制场景中，EtherCAT（以太网控制自动化技术）已被广泛采用。一个常见的问题是：在物理层速率为100 Mbps的条件下，EtherCAT为何仍能稳定控制几十甚至上百个伺服轴，并实现微秒级的同步精度？要理解这一点，需要从EtherCAT的通信机制和系统架构入手。这并不仅仅取决于带宽本身，还与其数据处理方式、帧传输机制以及时钟同步方法密切相关。
一、传统工业以太网的效率瓶颈
要了解EtherCAT的优势，首先要了解传统工业以太网的局限性。以PROFINET、EtherNet/IP为例，这类协议通常采用“存储-转发”机制：主站与各从站进行点对点通信，每个节点需完整接收数据帧，经CPU处理后再转发，带来累积处理延迟；同时，基于TCP/IP协议栈的数据封装引入额外开销（IP头与TCP头约40字节）。
以8轴伺服系统为例，若单轴数据为100字节，则主站需分别发送和接收8帧数据，总通信量约为1600字节。随着轴数增加，通信帧数量线性增长，带宽占用迅速上升；叠加每节点约5–50μs的处理延迟，整体同步精度将受到明显影响。
二、EtherCAT的核心机制：“飞读飞写”
EtherCAT创新在于摒弃了“存储-转发”模式，采用了“飞读飞写”（On-the-Fly Processing）技术。
2.1 工作原理：数据帧的在线处理

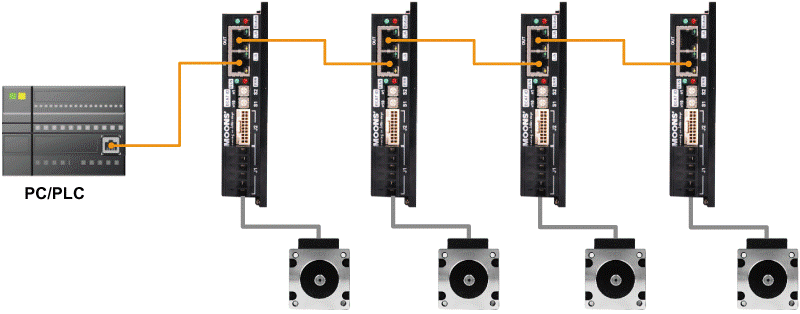

EtherCAT不采用“存储-转发”方式，而是在数据帧传输过程中完成实时处理。主站发送单帧以太网数据，帧内按偏移顺序组织所有从站的过程数据；各从站通过EtherCAT从站控制器（ESC）在数据帧经过时直接进行读写操作：从数据流中提取本节点控制数据，并在预留位置写入反馈数据，随后数据帧继续向下传递并最终返回主站。整个过程在硬件层面完成，无需CPU参与，单节点处理延迟通常在100–500 纳秒量级。
2.2 帧结构：高有效载荷设计
EtherCAT通过降低协议开销来提高有效数据比例。标准帧由以太网头（14字节）、EtherCAT头（2字节）、过程数据域（最大约1486字节）及CRC（4字节）组成，过程数据可连续映射多个从站。以典型伺服轴为例，控制字、目标位置、状态字及实际位置等数据合计约12–20字节/轴，因此32轴系统约需384字节数据，在单帧1500字节容量内即可完成交换，理论上可支持上百轴规模。
三、分布式时钟：纳秒级同步机制
对于多轴协同运动控制，时间同步精度往往比数据传输速率更为关键。EtherCAT通过分布式时钟（Distributed Clock，DC）机制，实现全网统一时间基准。
3.1 同步原理：统一时间基准
系统启动时，自动选择一个支持DC功能的从站作为参考时钟；主站通过报文往返机制测量各节点的传播延迟，并建立拓扑相关的时间偏移模型。在运行过程中，系统周期性进行时钟校正，对各从站本地时钟进行动态补偿，以抑制漂移并维持同步精度。
3.2 性能指标：同步精度与抖动控制
典型情况下，EtherCAT系统的同步精度可达到1 μs以内，在优化条件下可达到100 ns量级；同步抖动通常控制在100 ns以内，经过优化的系统可达±35ns。系统采用64位纳秒级时间基准（起始于2000年1月1日），可满足高精度运动控制对时间一致性的要求。在多轴系统中，各从站可基于统一时间触发动作，从而实现确定性的同步控制。
四、带宽利用率：有效数据占比提升
EtherCAT的效率不仅体现在处理机制上，还体现在对带宽的利用方式上，通过减少协议开销和提高单帧数据承载能力，实现更高的有效数据比例。
4.1 协议栈优化
EtherCAT采用轻量化协议结构，减少传统TCP/IP封装带来的额外开销，同时通过单帧承载多从站数据，降低报文数量，从而提升带宽利用效率。
| 特性 | EtherCAT | 传统工业以太网 |
| 协议栈 | 仅MAC层+物理层 | 完整TCP/IP协议栈 |
| 协议开销 | < 10% | > 50% |
| 确认机制 | 无 | 需要ACK/NACK |
| 重传机制 | 无（下一周期补偿） | 有（影响实时性） |
4.2 实际带宽估算
以1 ms控制周期为例，在100 Mbps物理层速率下，理论传输能力约为12.5 KB/ms。若100轴系统、每轴32字节数据，则总数据量约为3.2 KB，对应带宽占用约25%。考虑协议开销及帧间隙后，仍保留一定带宽余量，可支持系统扩展及稳定运行。这意味着即使控制100个伺服轴，EtherCAT仍有大量带宽余量。
五、工程实践：容量估算与设计边界
5.1典型设计考虑
在实际系统设计中，需要综合考虑控制周期、单轴数据量、网络拓扑及主站性能等因素，对系统容量进行评估。
| 控制周期 | 推荐轴数范围 | 同步精度 |
| 1ms | 100-200轴 | < 1μs |
| 500μs | 50-100轴 | < 500ns |
| 250μs | 20-50轴 | < 200ns |
5.2 容量估算方法
工程师可以通过以下公式估算系统容量：最大轴数 ≈ (周期 × 带宽) / 每轴数据量。例如在1 ms周期、12.5 MB/s带宽、32字节/轴条件下，理论容量约为390轴；考虑协议开销、拓扑结构及实时性要求，工程中通常控制在200–300轴范围内。
六、EtherCAT的综合特性
6.1 与传统工业以太网的差异
相较于传统采用“存储-转发”机制的工业以太网协议，EtherCAT在数据交换方式、同步机制及系统确定性方面具有明显差异。
| 特性 | EtherCAT | PROFINET IRT | EtherNet/IP |
| 实时机制 | 飞读飞写 | TSN+硬件调度 | CIP软件协议 |
| 典型周期 | 100μs | 250μs-1ms | 1-10ms |
| 同步精度 | < 1μs | ~ 1μs | ~ 100μs |
| 拓扑结构 | 线型/树型/星型 | 需专用交换机 | 需标准交换机 |
| 带宽利用率 | > 90% | 60-70% | 30-50% |
6.2 关键特性总结
• 低延迟：基于硬件的在线处理机制，节点处理延迟为纳秒量级
• 高同步性：分布式时钟实现亚微秒级同步精度
• 高效率：单帧完成多节点数据交换，减少报文开销
• 拓扑灵活：支持线型、树型等结构
• 成本可控：基于标准以太网物理层，无需专用交换设备
七、EtherCAT的发展方向与应用趋势
随着工业自动化系统复杂度提升，对通信系统提出更高要求，包括更高同步精度、更大规模控制能力以及更强的实时性保障。
EtherCAT通过相关扩展技术持续演进，例如：EtherCAT G：提升至千兆速率以支持更大规模系统；EtherCAT P：在通信链路中集成供电能力，简化布线；与TSN机制结合：增强跨网络的时间一致性能力。
EtherCAT表明，在工业通信系统中，效率优化与机制设计对系统性能具有决定性影响。通过在线处理机制、分布式时钟及轻量化协议结构，在100 Mbps带宽条件下即可支持大规模、高同步精度的运动控制系统。这种设计思路为复杂自动化系统提供了一种高效且可扩展的实现路径。
