电机PID控制原理

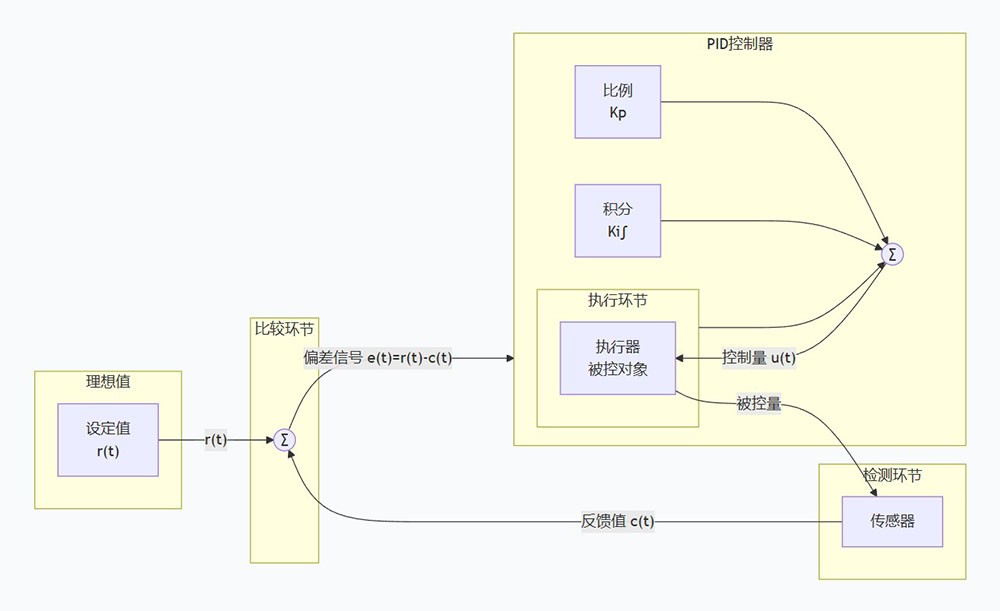

  PID控制是电机控制中经典且应用广泛的闭环控制算法，应用于电机的速度、位置和电流控制。PID控制原理是控制器通过比较目标值与反馈值获得误差，并根据误差及其变化情况计算控制量，使电机的实际运行状态逐步接近设定值。

  在电机控制系统中，PID控制通常与编码器、霍尔传感器、电流采样等反馈装置配合使用。控制器根据实时反馈信息调整PWM占空比、电压或电流指令，从而实现对电机运行状态的闭环调节。因此，PID控制的具体实现方式与电机类型、驱动器架构以及控制目标有关。

  PID由比例（Proportional）、积分（Integral）和微分（Derivative）三个环节组成。不同环节针对的控制问题不同。

  P、I、D三个环节对比：

  在微控制器、DSP等数字控制系统中，PID控制需要通过离散算法实现。常见实现方式包括位置式PID和增量式PID。

  位置式PID直接计算当前时刻的控制量，例如PWM占空比或电压指令。其输出与当前误差以及历史误差有关，积分项会随误差持续累积，因此需要保存一定的历史数据。在实际应用中，通常还需要结合输出限幅和抗积分饱和等措施。

  增量式PID计算的是当前控制量相对于上一时刻的变化量，即本次输出需要增加或减少多少。相比位置式PID，增量式PID主要根据当前及前几个采样周期的误差变化计算控制量变化，计算过程相对简单，也便于在数字控制系统中实现。因此，增量式PID在部分电机控制应用中较为常见。

  PID控制性能与Kp、Ki、Kd三个参数密切相关。参数整定的目标是在响应速度、稳态误差、超调量、振荡和抗扰能力之间取得合理平衡。常见的参数整定方法包括理论计算法、经验整定法以及自动整定法。

  理论整定根据被控对象的数学模型计算PID参数，例如根据系统的传递函数、时间常数和增益等参数进行设计。这种方法需要较准确的系统模型。对于实际电机系统，由于摩擦、负载变化、机械间隙、采样延迟以及驱动器限制等因素，理论计算得到的参数通常还需要通过实际测试进一步优化。

  工程整定法通过实际运行和测试逐步调整PID参数，使控制系统达到预期的动态和稳态性能。其中，试凑法是较为常用的参数整定方法。

  A、先调比例（P）：先减小或关闭积分（I）和微分（D）作用，从较小的Kp开始逐步增加，观察电机的响应速度、超调和振荡情况。Kp提高后，系统响应通常会加快，但过大可能导致振荡甚至影响系统稳定性。

  B、再加入积分（I）：在Kp基本确定后，逐步增加Ki，使系统进一步减小或消除稳态误差。同时观察超调和振荡情况，避免积分作用过强导致系统动态性能下降或出现积分饱和。

  C、调整微分（D）：在P、I参数基本确定后，根据系统的动态响应逐步增加Kd，用于改善瞬态响应、减小超调。由于微分环节对反馈噪声较为敏感，调整时还需要结合实际反馈信号的稳定性进行判断。

  通过上述步骤逐步调整PID参数，并结合电机的负载特性、反馈信号和实际运行状态进行验证，可以获得适合具体控制系统的参数组合。

  在电机控制系统中，PID常用于速度、位置和电流闭环控制。在典型的伺服系统中，不同控制环按照响应速度进行串级配置，外环的输出作为内环的参考输入，从而实现对电机运动状态的分层控制。典型的三环控制结构包括电流环、速度环和位置环：

  1. 电流环：位于内层，响应速度快，主要用于控制电机电流。对于永磁同步电机、无刷直流电机等电机，电流与电磁转矩直接相关，因此快速、稳定的电流控制是实现转矩控制的重要基础。

  2. 速度环：位于中间层。根据目标转速与实际转速之间的误差产生电流或转矩指令，再由电流环执行，从而使电机快速、稳定地跟踪目标转速。

  3. 位置环：位于外层。根据目标位置与实际位置之间的误差产生速度指令，再由速度环和电流环完成后续控制，实现电机的位置控制和精确定位。

  PID控制具有结构简单、参数较少、实现方便等特点，在电机速度控制、位置控制等应用中得到广泛使用。但对于具有明显非线性、参数变化或多变量耦合特性的电机系统，固定参数PID的控制性能可能受到限制。针对这些情况，可以在传统PID基础上引入其他控制策略，例如：

  自适应PID：根据系统运行状态和控制性能动态调整PID参数，以适应系统参数变化。

  模糊PID：利用模糊控制规则对PID参数进行在线调整，改善不同运行状态下的控制性能。

  神经网络PID：利用神经网络对系统特性进行建模或参数优化，用于处理复杂的非线性控制问题。
