步进电机分类

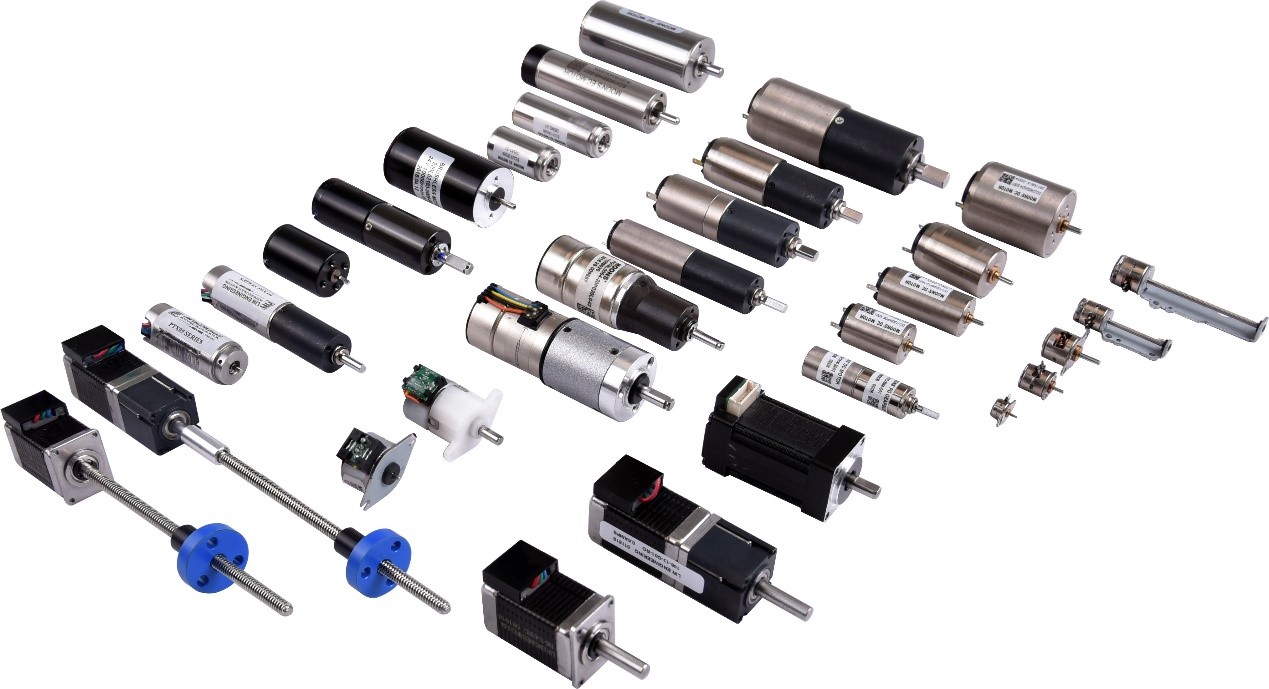

  步进电机分类方式有多种,比如按照结构形式分类、控制方式分类、法兰卡尺寸分类等,不同的分类有不同的用途,以下是各种形式的步进电机的分类。 步进电机分类   一、步进电机分类从步进电机的结构形式上可分为反应式步进电机(Variable Reluctance,VR)、永磁式步进电机Permanent Magnet , PM)、混合式步进电机Hybrid Stepping, HS)、单相步进电机、平面步进电机等多种类型,在我国所采用的步进电机分类中以反应式步进电机为主。   反应式步进电机的特点:定子上有绕组、转子由软磁材料组成,结构简单、成本低、步距角小,可达1.2°。   永磁式步进电机的特点:永磁式步进电机的转子用永磁材料制成,转子的极数与定子的极数相同,其特点是动态性能好、输出力矩大,步距角大(一般为7.5°或15°);   混合式步进电机的特点:混合式步进电机综合了反应式步进电机和永磁式步进电机的优点,其定子上有多相绕组、转子上采用永磁材料,转子和定子上均有多个小齿以提高步距精度;其特点是输出力矩大、动态性能好,步距角小,同时结构复杂、成本相对较高。 混合式步进电机按定子上绕组来分,共有二相、三相和五相等系列。其中受欢迎的是两相混合式步进电机,约占97%以上的市场份额,其原因是性价比高,配上细分驱动器后效果良好,该种电机的基本步距角为1.8°/步,配上半步驱动器后,步距角减少为0.9°,配上细分驱动器后其步距角可细分达256倍(0.007°/微步),同一步进电机可配不同细分的驱动器以改变精度和效果。   二、按照步进电机控制系统从其控制方式来看,步进电机分类可分为:开环控制系统、闭环控制系统、半闭环控制系统,其中半闭环控制系统在实际应用中一般归类于开环或闭环系统中。   三、步进电机分类也可以根据法兰尺寸大小分类,比如,nema25步进电机。如永磁式的外径尺寸大部分在4~55mm之内,用外径尺寸称为25步进电机,35步进电机等,混合式一般根据法兰尺寸称为16/20/25/28/35/36/39/42/50/57/60/86/110/130/150步进电机等,其中42步进电机和57步进电机为常用款。   鸣志步进电机(https://www.moons.com.cn/c/stepper-motors-cn01)可在线购买,部分产品可及时发货,无需交期。
