ID 96W 0-10V四路输出系列

96W，4路输出，0-10V，适用于高功率调光调色温灯具

● 输入电压：100~277 VAC
● 调光性能：0→0.1%→100% 调光范围无闪烁。线性、对数曲线调光，16位分辨率。
● 输出范围：200-2100mA可设定的输出电流，在8-54Vdc 输出电压下
● 耐雷击，L-N: 2.5KV， L/N-FG: 4KV
● 防护等级：IP20，内置式
● 5年质保
● 无频闪，满足CEC title 24 JA10/ IEEE PAR 1789-2015

品牌:

* 订单金额满100元免运费

支付方式

买家保护:

产品在购买后一年内如发生质量问题，可免费换货。了解更多

提醒我

咨询

描述与特性

产品描述
主要特性
工作原理
编程功能

产品描述

MOONS' 96W S系列四通道LED驱动器专为0-10V调光调色温应用而设计，该系列提供多种外形规格，可与不同灯具完美适配。产品工作输入电压范围为90~305VAC，并支持多种调光功能，可通过 MOONS' 专用编程器进行配置： Touch Setting Tool.


Tunable White	Dim to Warm	Solo Dimming	Dual Dimming
通过两个0-10V调光信号分别控制光照强度和色温； DIM口信号控制亮度； CCT口信号控制色温； CH1/2为一组，CH3/4为一组。	调光特点如白炽灯调光，通过0-10V调光器同时控制色温和光照强度； DIM口信号控制CH1/2和CH3/4的亮度和色温； CH1/2为一组，CH3/4为一组。	一个0-10V调光信号同时控制四路输出。	两个0-10V调光信号能够分别控制两组输出。 DIM口信号控制CH1/2的亮度； CCT口信号控制CH3/4的亮度； CH1/2为一组，CH3/4为一组。

主要特性

▪ 4通道输出，恒流驱动
▪ 可编程操作界面
▪ 待机功耗<0.5W
▪ 0.1% 调光 & 65536 调光步骤
▪ 4种0-10V调光控制模式：Solo，Dual，Dim to Warm和Tunable White
▪ 调光方式: 0-10V
▪ 2种调光曲线可选(对数, 线性)
▪ 每个通道最大输出功率96W，4路最大总输出功率96W
▪ 全工作范围内无频闪

工作原理

设定输出

输出电压范围：8～55VDC，根据灯电压能够自适应。
输出电流范围：200～2100mA，可通过Touch Setting Tool设置。

500~2100mA范围内，输出电流连续模式工作；
0~500mA范围, 输出电流PWM斩波方式工作，频率为 4.8KHz。

编程功能

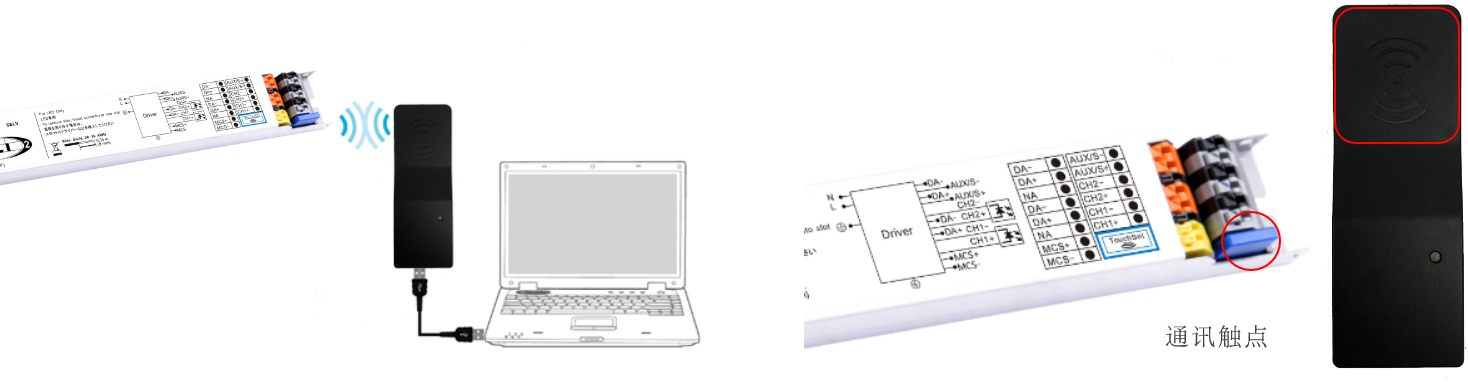

无线配置工具连接

数据表

型号列表

型号列表	输出电压范围	输出电流范围	12V 60mA辅助输出	调光功能	外壳结构	认证
MU100S210DQI201	8~55VDC	200~2100mA	√	0-10V	细长型	UL/CUL Class P

命名注释

MU100S210DQI201
M外壳材料：金属
U输入电压范围：90~305VAC
100输出功率：96W
S驱动系列名称
210额定输出电流：2100mA
D4路输出
Q驱动类型：恒流源
I智能电源，额定输出电流可设定
201定义驱动功能，详情请参考型号列表

在线订购

比较	型号名称	价格(未税)
	MU100S210DQI201

技术文档

2D尺寸图
3D模型
规格书
相关证书
相关软件

2D尺寸图

标题	文件类型	大小(KB)	下载
2D-MU100S210DQI201	PDF	70

3D模型

标题	文件类型	大小(KB)	下载
3D-MU100S210DQI201	STEP	2442

规格书

标题	文件类型	大小(KB)	下载
Specification-MU100S210DQI201-A0	PDF	737
