BLD系列 速度控制 直流电源输入

输入电压:24-48VDC,支持内部模拟量调速,外部模拟量调速,开关量输入多段调速,通讯指令调速,速度控制范围可达150-4500r/min,速度变动率(带负载)为±0.5%,支持速度环,电流环双闭环控制,实现低温升,低噪音,低振动,低定位力矩以及两倍过载力矩输出,支持RS-232及RS-485多轴通讯控制。
● 良好的速度稳定性 ● 速度控制范围可达150-4500rpm ● 速度变动率(带负载)为±5% ● 体积小
● RS485多轴通讯控制 ● 简单操作 ● 通过外部模拟或数字信号速度设置 ● 强大的保护
品牌: MOONS'
价格: CNY  780.0  -  920.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多



■ 特征

低压直流电输入
▪ 输入电压:24-48VDC
广泛的速度控制范围
▪ 速度控制范围可达150~4500r/min,速度比1:30

正弦电流驱动
两倍过载力矩输出

支持速度环、电流环双闭环控制
支持速度环

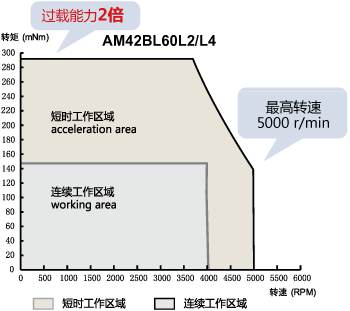

良好的速度稳定性,速度变动率小
▪ 速度变动率(带负载)为±0.5%
▪ 即使负载状况发生变化,仍旧可以从低速到高速,以稳定的速度驱动
卓越的速度稳定性

丰富的速度指令
▪ 内部模拟量调速
▪ 外部模拟量调速
▪ 开关量输入实现多段调速
▪ 通讯指令调速
良好的产品性能
▪ 低温升
▪ 低噪音
▪ 低振动
▪ 低定位力矩
▪ 支持RS-232通讯控制及RS-485多轴通讯控制

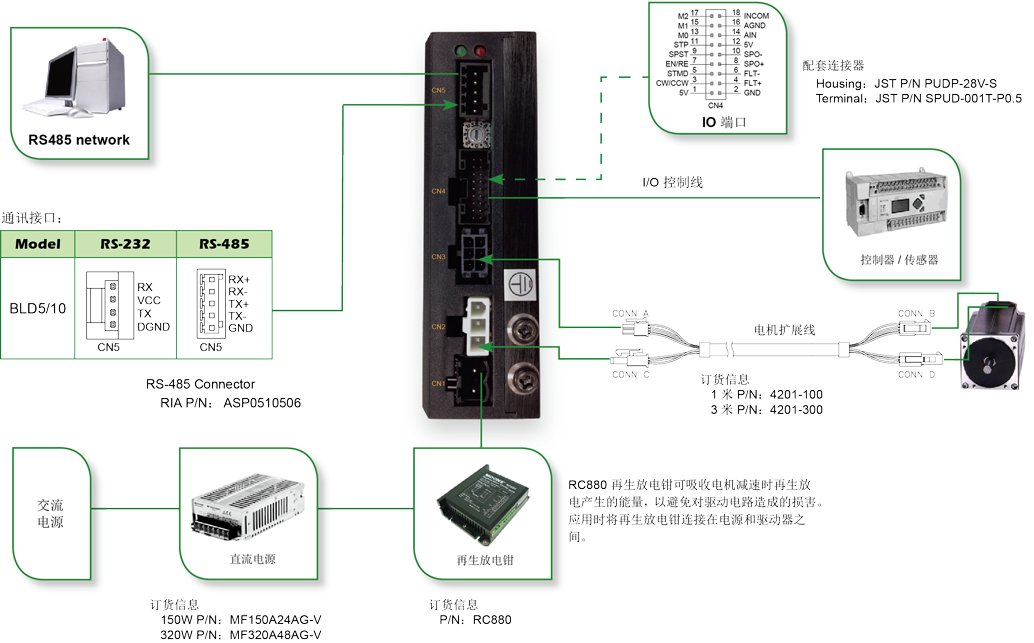

■ 系统配置

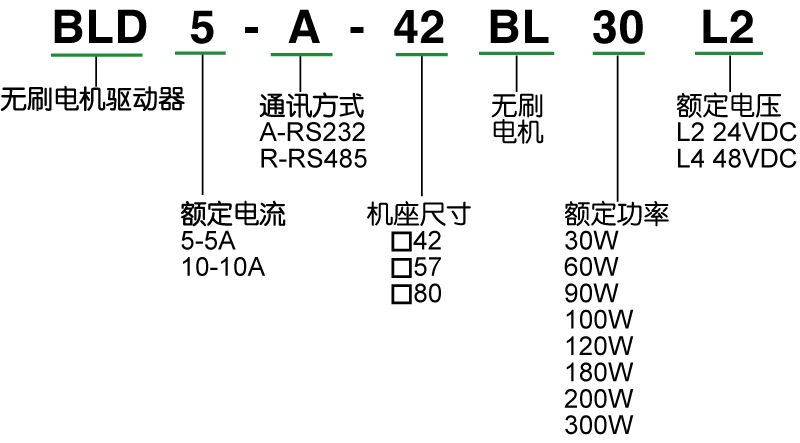

■ 驱动命名规则

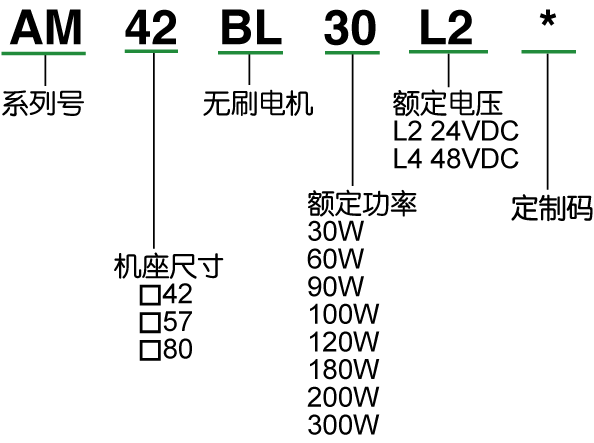

■ 电机命名规则



■ 订货信息

BLD 驱动型号 BLD 电机型号 功率 电压 RS-232 RS-485
BLD5-A-42BL30L2 AM42BL30L2 30W 24VDC
BLD5-R-42BL30L2 AM42BL30L2
BLD5-A-42BL60L2 AM42BL60L2 60W 24VDC
BLD5-R-42BL60L2 AM42BL60L2
BLD10-A-42BL90L2 AM42BL90L2 90W 24VDC
BLD10-R-42BL90L2 AM42BL90L2
BLD5-A-57BL60L2 AM57BL60L2 60W 24VDC
BLD5-R-57BL60L2 AM57BL60L2
BLD10-A-57BL120L2 AM57BL120L2 120W 24VDC
BLD10-R-57BL120L2 AM57BL120L2
BLD10-A-57BL180L4 AM57BL180L4 180W 48VDC
BLD10-R-57BL180L4 AM57BL180L4
BLD10-A-80BL100L2 AM80BL100L2 100W 24VDC
BLD10-R-80BL100L2 AM80BL100L2
BLD10-A-80BL200L2 AM80BL200L2 200W 24VDC
BLD10-R-80BL200L2 AM80BL200L2
BLD10-A-80BL200L4 AM80BL200L4 200W 48VDC
BLD10-R-80BL200L4 AM80BL200L4
BLD10-A-80BL300L4 AM80BL300L4 300W 48VDC
BLD10-R-80BL300L4 AM80BL300L4




■ 驱动器规格

参数 最小值 典型值 最大值 单位
输入电压 12 - 48 VDC
输出电流   BLD5 0.1 - 5 Amps
  BLD10 0.1 - 10
欠压保护 - 8.5 - V
过压保护 - 62 - V
 输入信号电压 4 5-24 28 V
输入模拟量电压 - - 5 V
OUT导通电流 - - 100 mA
OUT耐受电压 - - 30 V
速度控制范围 150 - 4500* r/min
* 受限于马达最大额定转速

■ 配件

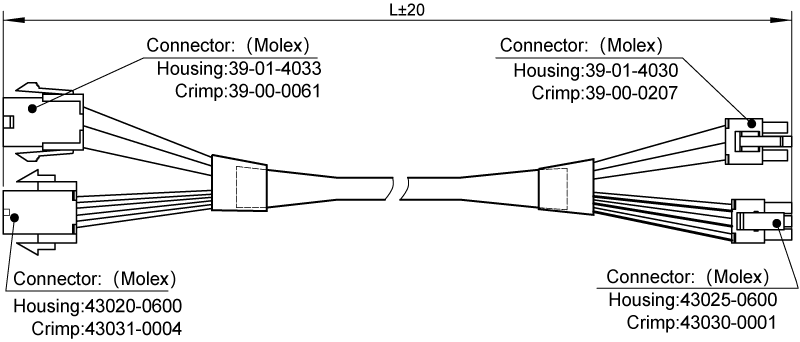

□ 电机扩展线
型号 长度
4201-100 1m
4201-300 3m

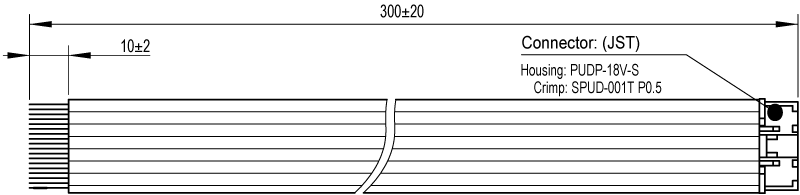

□ I/O控制线:P/N 1201-030


■ I/O控制和功能描述

1 +5V USER 2 GND
3 X1 4 Y1+
5 X2 6 Y1-
7 X3 8 Y2+
9 X4 10 Y2-
11 X5 12 +5V USER
13 X6 14 Analog In
15 X7 16 AGND
17 X8 18 INCOM
引脚编号 信号类型 信号名称 符号 功能
1 电源 +5V USER 驱动器向用户提供最大100mA的+5V电源
2 GND 外部控制信号GND
18 INCOM 外部光耦电源输入(共阳共阴可通过拨码选择)
3 输入 CW/CCW X1 顺/逆时针方向旋转
5 STMD(STOP MODE) X2 停止模式选择
7 EN/RE(Enable/Reset) X3 电机使能/非使能
9 SPST(SPEED-SET) X4 内/外部模拟量调速选择(仅限BLD5/10-A)
11 STOP X5 电机启停设置
13 M0 X6 八段码调速
(0,500,1000,2000,3000,3500,4000,4500 r/min)
15 M1 X7
17 M2 X8
12 模拟量输入 Analog VCC - 外部模拟量控制
14 Analog In -
16 Analog GND -
4 输出 Fault+ Y1+ 报警输出
6 Fault- Y1-
8 Speed Out+ Y2+ 转速输出:默认值为6P/R
10 Speed Out- Y2-
- MOVE - 工作状态指示,电机旋转时输出为ON
- VA - 速度达到输出
- Fault2 - 过载输出
- Warning - 报警输出
- TLC - 力矩模式下,电机输出转矩达到限制值时输出
- IDLE - 配置成通用输出口使用

比较 型号名称 价格
(CNY)
立即购买
BLD5-A-S ¥780.00
BLD10-A-S ¥870.00
BLD5-R-S ¥830.00
BLD10-R-S ¥920.00
BLD5-A-42BL30L2 N/A
BLD5-R-42BL30L2 N/A
BLD5-A-42BL60L2 N/A
BLD5-A-57BL60L2 N/A
BLD5-R-42BL60L2 N/A
BLD10-A-42BL90L2 N/A
BLD10-R-42BL90L2 N/A
BLD10-A-80BL100L2 N/A
BLD10-R-80BL100L2 N/A
BLD10-A-57BL120L2 N/A
BLD10-R-57BL120L2 N/A
BLD10-A-57BL180L4 N/A
BLD10-R-57BL180L4 N/A
BLD10-A-80BL200L4 N/A
BLD10-R-80BL200L4 N/A
BLD10-A-80BL300L4 N/A
BLD10-R-80BL300L4 N/A
BLD10-A-80BL200L2 N/A
BLD10-R-80BL200L2 N/A

■ 机械尺寸(单位:mm)

2D尺寸图
标题 文件类型 大小(KB) 下载
BLD5/10-A-S_2D图纸.rar RAR 152
BLD5/10-R-S_2D图纸.rar RAR 94
3D模型
标题 文件类型 大小(KB) 下载
BLD5/10-A-S_3D模型.rar RAR 823
BLD5/10-R-S_3D模型.rar RAR 774
宣传手册
标题 文件类型 大小(KB) 下载
M2BLD Family Brochure_CN20190703_L.PDF PDF 11940
使用手册
标题 文件类型 大小(KB) 下载
Modbus Manual_CN20200715.pdf PDF 1354
BLDC_UserManual_CN_20160309.pdf PDF 4093
相关证书
标题 文件类型 大小(KB) 下载
RoHS承认书.pdf PDF 236
BLD直流无刷电机与驱动器CE认证.pdf PDF 319
相关软件
标题 文件类型 大小(KB) 下载
BLD Configurator 1.0.15.0202.zip ZIP 949
