  5. CSE18HC注塑型混合式步进电机
CSE18HC注塑型混合式步进电机-1
  • CSE18HC注塑型混合式步进电机-1
  • CSE18HC注塑型混合式步进电机-2
    • CSE18HC注塑型混合式步进电机-1

    • CSE18HC注塑型混合式步进电机

    注塑型步进电机、更平滑、高精度、小尺寸、大力矩、步进角：1.2°、Φ45mm
    ● 低噪音
    ● 大力矩
    ● 更平滑
    ● 小尺寸
    品牌: MOONS'

    * 订单金额满100元免运费

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
    数据表

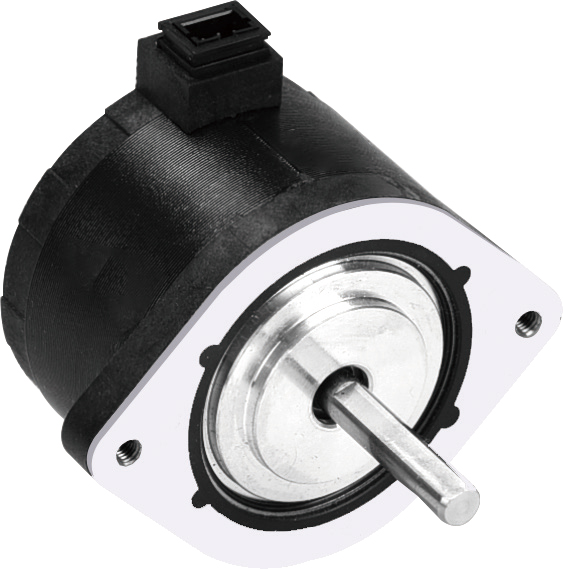

    18HC 系列: 3 相 1.2°

    18HC 系列: 3 相 1.2°
    相数 3
    步数 / 每圈 300
    步距角精度 ±5%
      轴向负载(1000RPM情况下20,000小时 ) 25 N (5.6 Lbs.)推力
    65 N (15 Lbs.) 拉力
      径向负载(1000RPM情况下20,000小时 ) 29 N (6.5 Lbs.) 作用点在出轴顶端
    IP 等级 40
    认证 RoHS
    运行环境温度 -20°C to +50°C
    绝缘等级 B, 130°C
    绝缘电阻 100 MegOhms

    CSE18HC- 3相

    机身长度
    (mm)    		 电机型号 电机接口 额定电流 保持力矩 绕组电参数 转子惯量 电机质量
    单出轴 P=插座式
    L=引线式    		 Amps
    (带散热板)    		 Nm Typ. oz-in
    Typ.    		 Ohms
    @20℃    		 mH
    Typ.    		 g.cm² oz-in² kg Lbs
    32
    (1.26 in.)    		   CSE18HC0P3080 P 0.8 0.42 59.5 13.9 27.8 145 0.793 0.23 0.51
    ^ CSE18HC0P3150 P 1.5 0.42 59.5 3.8 7.8
    42.1
    (1.66 in.)    		 Δ CSE18HC5P3080 P 0.8 0.64 90.8 21.0 41.9 221 1.211 0.35 0.77
    Δ CSE18HC5P3150 P 1.5 0.64 90.6 5.7 11.8
    45.4
    (1.79 in.)    		 Δ CSE18HCAP3080 P 0.8 0.73 103.3 23.4 46.8 252 1.378 0.39 0.86
    Δ CSE18HCAP3150 P 1.5 0.73 103.4 6.4 13.1


    PSE18HC- 力矩增强型- 3相

    机身长度
    (mm)    		 电机型号 电机接口 额定电流 保持力矩 绕组电参数 转子惯量 电机质量
    单出轴 P=插座式
    L=引线式    		 Amps
    (带散热板)    		 Nm Typ. oz-in
    Typ.    		 Ohms
    @20℃    		 mH
    Typ.    		 g.cm² oz-in² kg Lbs
    32
    (1.26 in.)    		   PSE18HC0P3080 P 0.8 0.63 89.2 13.9 22.2 145 0.793 0.24 0.53
    ^ PSE18HC0P3150 P 1.5 0.63 89.2 3.8 6.2
    42.1
    (1.66 in.)    		 Δ PSE18HC5P3080 P 0.8 0.96 136.2 21.0 33.6 221 1.211 0.37 0.81
    Δ PSE18HC5P3150 P 1.5 0.96 135.9 5.7 9.4
    45.4
    (1.79 in.)    		 Δ PSE18HCAP3080 P 0.8 1.09 154.9 23.4 37.5 252 1.378 0.41 0.90
    Δ PSE18HCAP3150 P 1.5 1.10 155.1 6.4 10.5
    ^：推荐型号 Δ：待开发型号

    比较 型号名称 价格(未税)
    CSE18HC0P3100
    CSE18HC0P3150
    CSE18HC0P3200
    PSE18HC0P3100
    PSE18HC0P3150
    PSE18HC0P3200
       力矩曲线

    CSE 系列

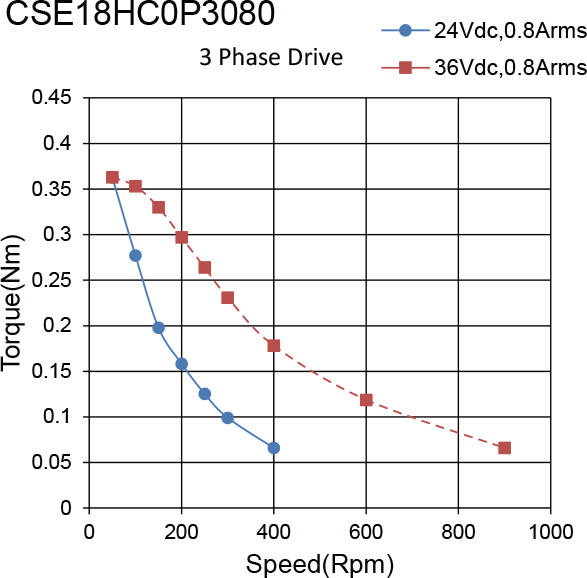

    • CSE18HC0P3080

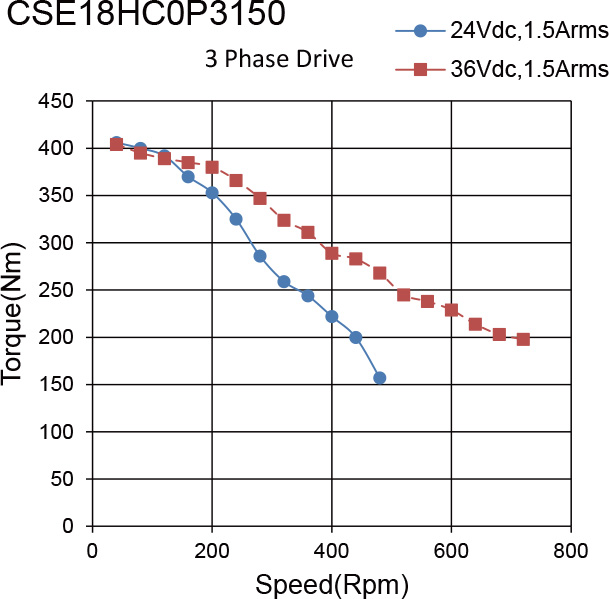

    • CSE18HC0P3150

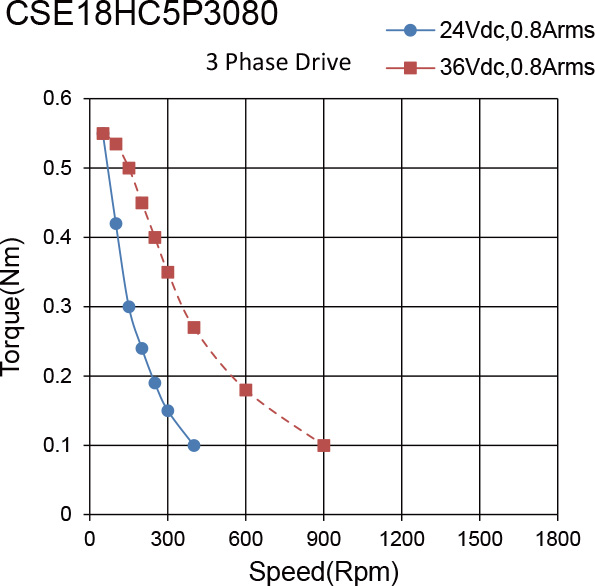

    • CSE18HC5P3080

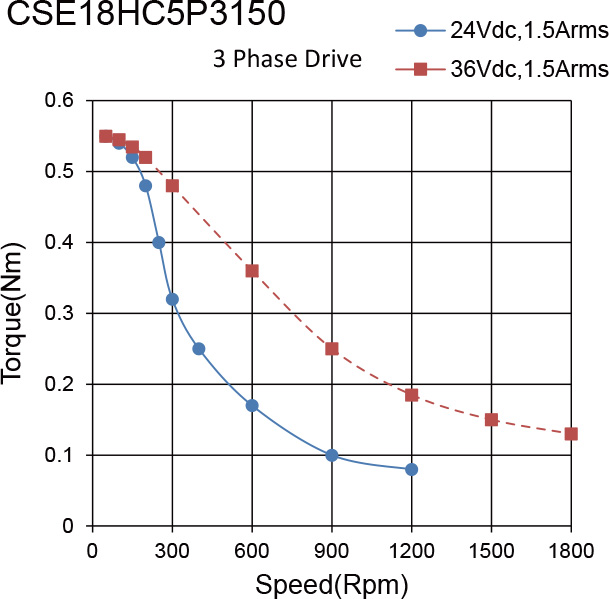

    • CSE18HC5P3150

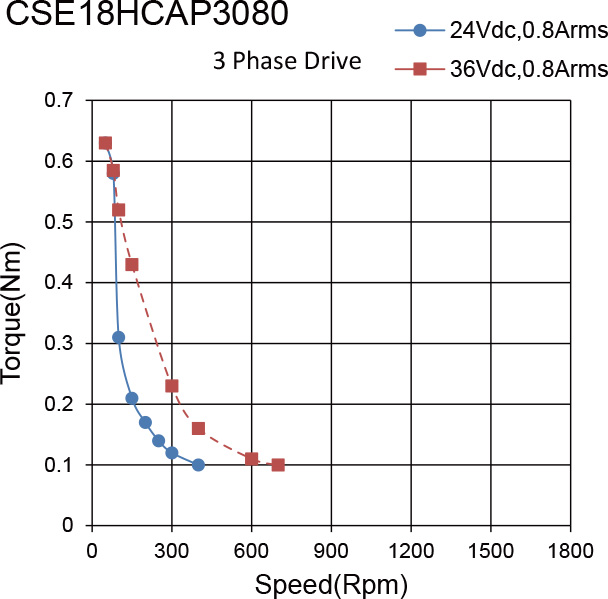

    • CSE18HCAP3080

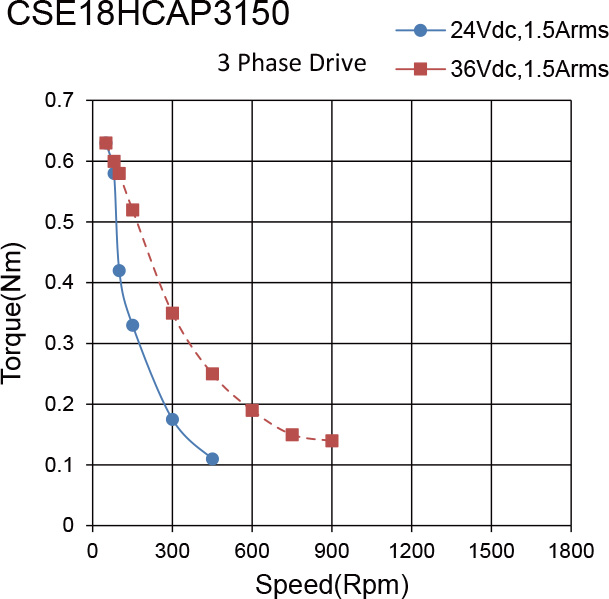

    • CSE18HCAP3150

    PSE 系列

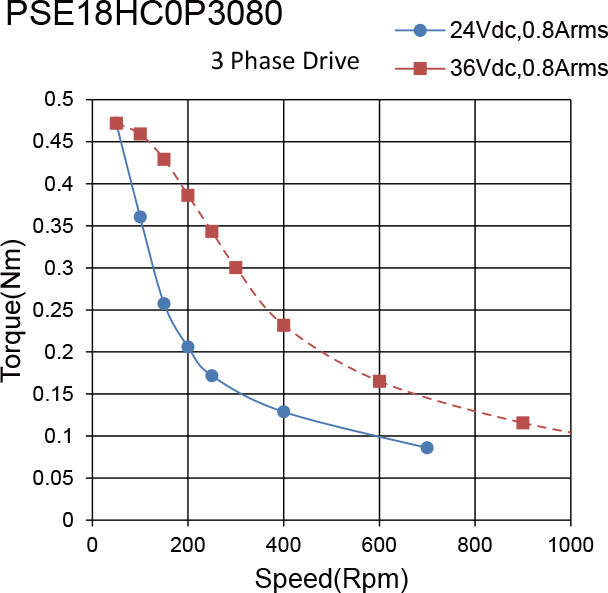

    • PSE18HC0P3080

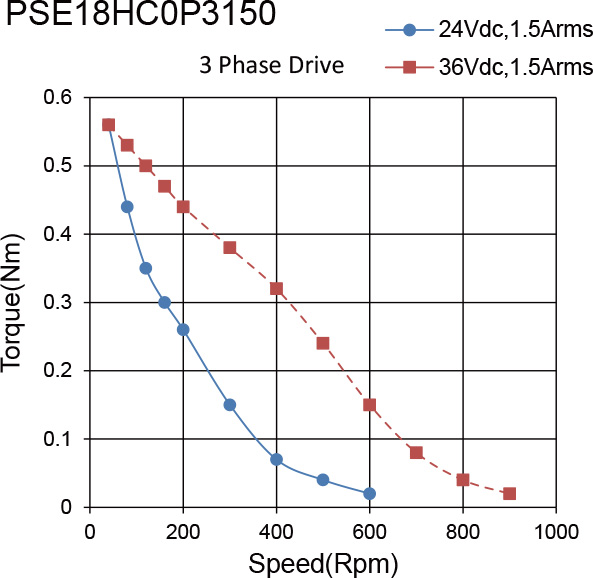

    • PSE18HC0P3150
    • PSE18HC5P3080
    • PSE18HC5P3150
    • PSE18HCAP3080

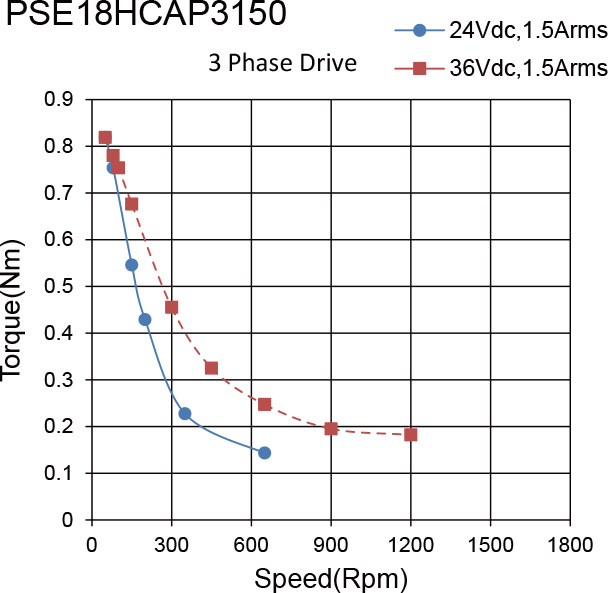

    • PSE18HCAP3150

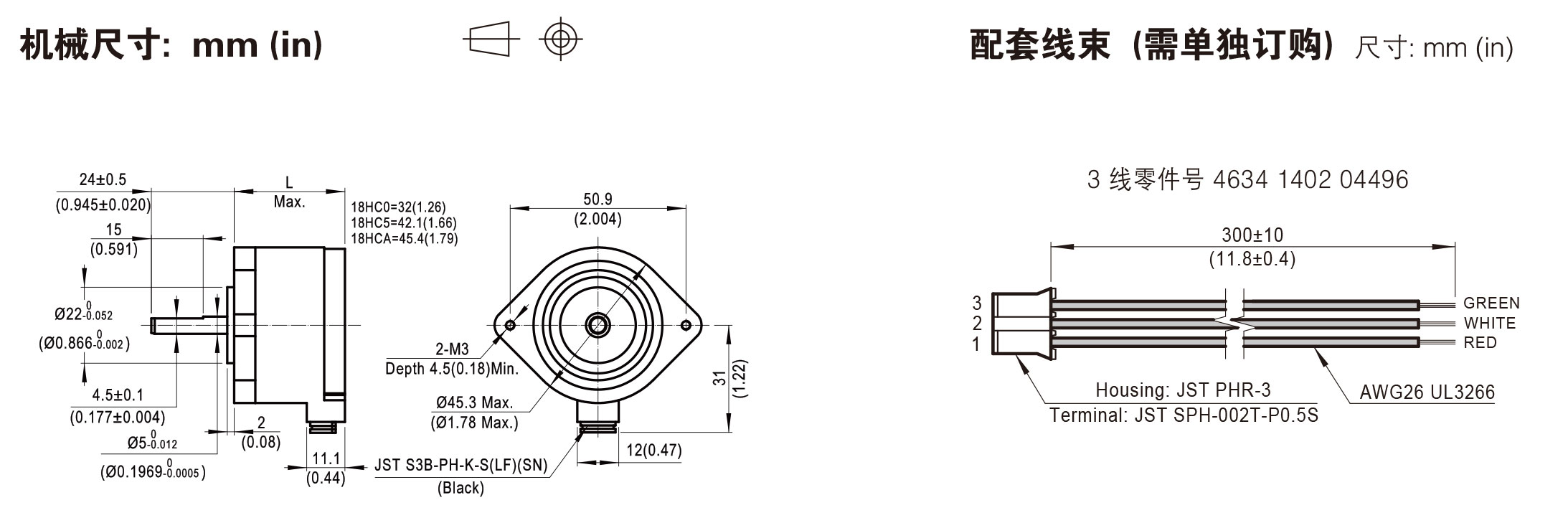

    机械尺寸

    系统尺寸图

    系统尺寸图

    技术文档
    2D尺寸图
    标题 文件类型 大小(KB) 下载
    CSE18HC0P3100.pdf PDF 1606
    PSE18HC0P3100.pdf PDF 1604
    PSE18HC0P3150.pdf PDF 1596
    CSE18HC0P3150.pdf PDF 1597
    CSE18HC0P3200.pdf PDF 1605
    PSE18HC0P3200.pdf PDF 1602
    3D模型
    标题 文件类型 大小(KB) 下载
    4611110064846.STP STEP 976
    4611110064861.STP STEP 976
    4611110064863.STP STEP 976
    4611110064860.STP STEP 976
    4611110064859.STP STEP 976
    4611110064862.STP STEP 976
    目录册
    标题 文件类型 大小(KB) 下载
    宣传手册.pdf PDF 8551
