ID DMX 96W四路输出系列

96W，4路输出，DMX(RDM)，适用于高功率调光调色灯具

● 输入电压：100~277 VAC
● 调光性能：0→0.1%→100% 调光范围无闪烁。伽马2.2、平方、线性、对数曲线调光，16位分辨率。
● 输出范围： 200-2100mA可设定的输出电流，在8-54Vdc 输出电压下
● 耐雷击，L-N: 2.5KV， L/N-FG: 4KV
● 防护等级：IP20，内置式
● 5年质保
● 无频闪，满足CEC title 24 JA10/ IEEE PAR 1789-2015

品牌:

* 订单金额满100元免运费

支付方式

买家保护:

产品在购买后一年内如发生质量问题，可免费换货。了解更多

提醒我

咨询

描述与特性

产品描述
主要特性
工作原理
编程功能
匹配的DMX 控制器

产品描述

MOONS' 96W S 系列四通道 LED 驱动器专为 DMX/RDM 全彩调光应用设计。该产品为无线可编程 LED 驱动器， DMX 端口与所有输入和输出隔离。

主要特性

▪ 4 通道输出，恒流驱动
▪ 可编程操作界面
▪ 待机功耗 <0.5W
▪ 0.1% 调光 & 65536 调光步骤
▪ DMX(RDM) 控制
▪ 隔离的 DMX 调光电路
▪ 4 种调光曲线可选对数 , 伽玛，平方 , 线性
▪ 每个通道最大输出功率 96 W 4 路最大总输出功率 96 W
▪ 全工作范围内无频闪

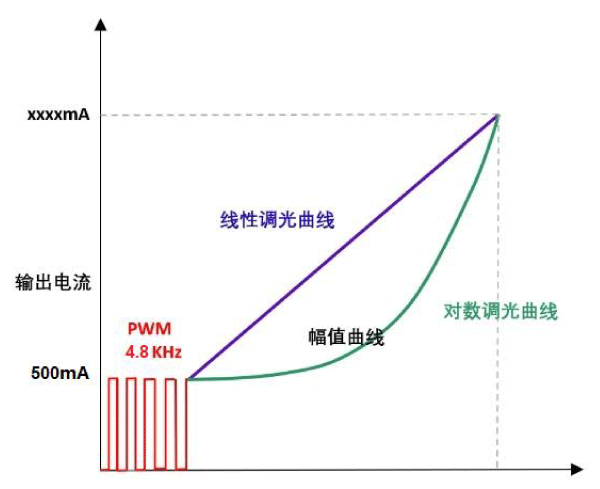

工作原理

设定输出

输出电压范围：8～55VDC，根据灯电压能够自适应。
输出电流范围：200～2100mA，可通过Touch Setting Tool设置。

500~2100mA范围内，输出电流连续模式工作；
0~500mA范围, 输出电流PWM斩波方式工作，频率为 4.8KHz。

编程功能

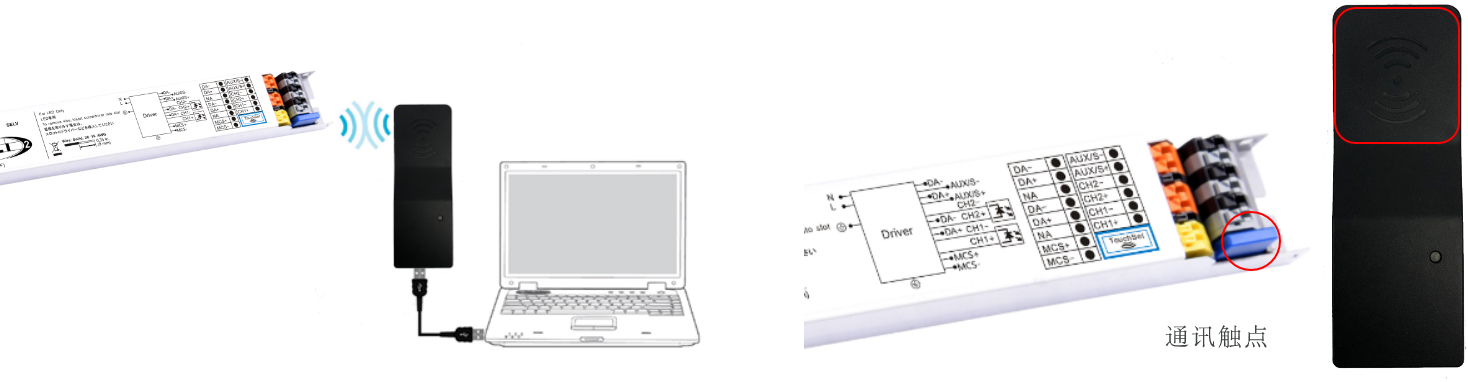

无线配置工具连接

匹配的DMX 控制器

在开发和测试过程中，以下是我们验证的 DMX Master

品牌	型号	RDM功能
GODDARD DESIGN	Dmxter4 RDM	Yes
ADJ products	ADJ RGBW4C IR	No
Traxon Technologies	Butler S2	Yes
Traxon Technologies	SYMPL dmx Node	Yes
Helvar	helvar 920	No
Overled	Capybara	No
LitePuter	DMX TESTER CX1C	No
Madrix	Madrix Neo / Luna	No
Nicolaudie	Slesa UE7 / U8	No
Enttec	DMX USB PRO MK2	Yes

数据表

型号列表

型号列表	输出电压范围	输出电流范围	调光功能	外壳结构	认证
MU100S210DQI600	8~55VDC	200~2100mA	DMX(RDM) DMX IN/OUT: 接收再发送 DMX 信号	细长型	UL/CUL Class P
MU100S210DQI800	8~55VDC	200~2100mA	DMX(RDM) Two groups of DMX ±: 接收并传递 DMX 信号	细长型	UL/CUL Class P

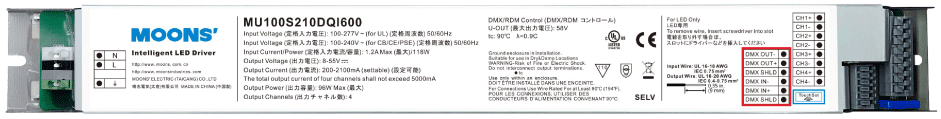

MU100S210DQI600

这是一个主动连接。“OUT端口输出的是经过重新生成或重新定时的信号。
* 工作原理：信号从 “IN端口进入，经过设备处理后，会输出一个全新且干净的信号到 “OUT端口。
* 应用场景：同样用于串联多个设备，但可以有效防止信号衰减。设备在这里充当信号放大器或隔离器，即使信号经过多个灯具后，传递到下一个设备依然保持强劲、清晰。
如需详细资料，请参考数据手册或 [Configure MU100S210DQI600.pdf]

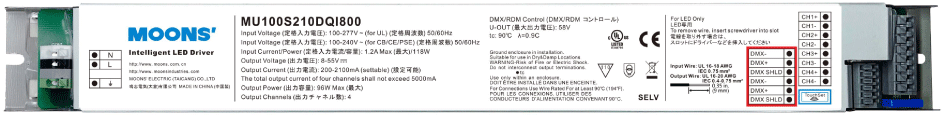

MU100S210DQI800

驱动器上有两组“DMX+、DMX-、DMX SHILED”端口。
这是被动连接。 “DMX+、DMX-、DMX SHILED”端口只是将信号直接从另一组“DMX+、DMX-、DMX SHILED”端口电气直通。
* 工作原理：信号从“DMX+、DMX-、DMX SHILED”端口进入后，设备会将信号分配到内部电子电路，同时直接输出到另一组“DMX+、DMX-、DMX SHILED”端口，不进行任何处理或再生。
* 应用场景：用于串联多个设备。由于设备不会“清理”或增强信号，长距离布线时信号质量可能会下降。

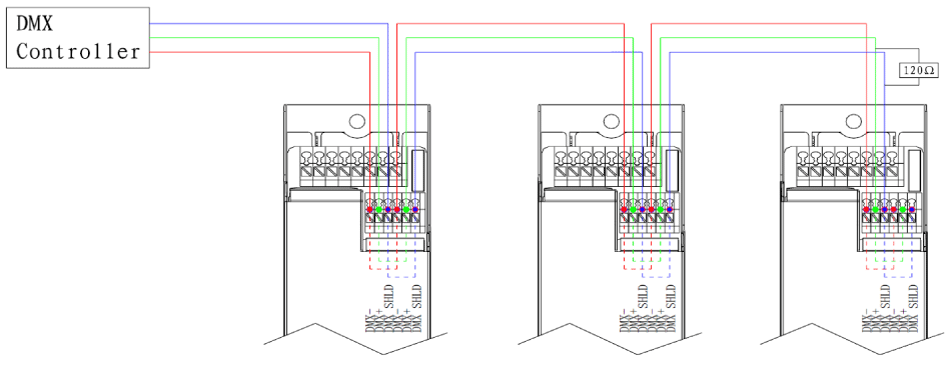

如需详细资料，请参考数据手册和下方示意图。

命名注释

MU100S210DQI800
M外壳材料：金属
U输入电压范围：90~305VAC
100输出功率：96W
S驱动系列名称
210额定输出电流：2100mA
D4路输出
Q驱动类型：恒流源
I智能电源，额定输出电流可设定
800定义驱动功能，详情请参考型号列表
