NEMA 34 平滑型混合式步进电机

步进电机、更平滑、高精度、低频输出平滑、高频大力矩、步进角: 1.2°、NEMA34、86x86mm
● 高精度,更平滑
● 低频无振动
● 高频大力矩
品牌: MOONS'
价格(未税): CNY  725.0  -  1199.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多

产品特点

• 机座尺寸:NEMA 34
• 步距角:1.2°
• 静力矩:2.7 N•m~6.8 N•m
• 低振动、低噪音
• 电机效率更高
• 优秀的槽满率设计
• 3相电机1.2°运行更加平滑、安静
NEMA 34 平滑型混合式步进电机

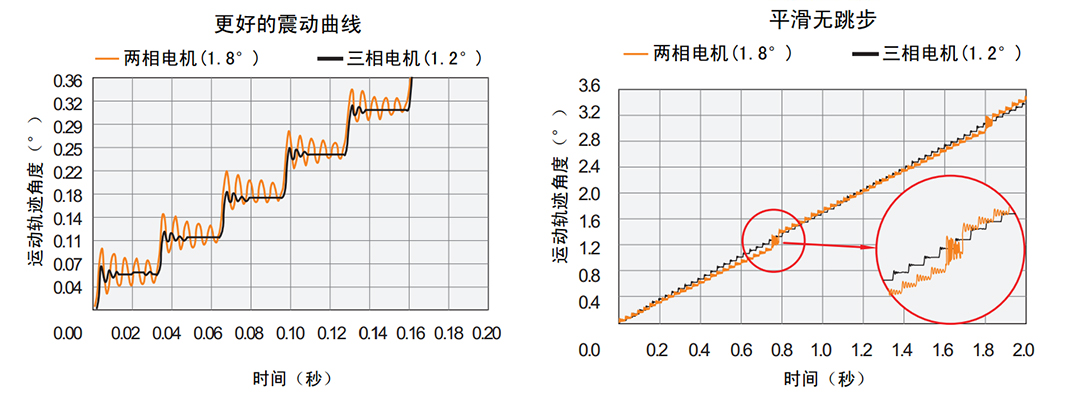

更安静更平滑和两相电机相比,三相电机的力矩曲线叠加更加紧密,力矩波动更小,所以在电机运动过程中几乎感觉不到有振动区域的存在,电机的传动也因此变得极为平滑,噪音极低。更安静更平滑
高加速

和两相电机相比,三相电机的工作时的内部电流不需要急速变相,所以加速度可以做的很快。

&npsb;

技术参数

相数 3
步数/每圈 300
步距角 1.2°
步距角精度 ±5%
绝缘等级 B, 130℃
绝缘电阻 100 MegOhms
轴向负载(1000RPM情况下20,000小时 ) 65N (15 Lbs.) 推力
155N (35 Lbs.) 拉力
径向负载(1000RPM情况下20,000小时 ) 220N (50 Lbs.) 作用点在扁丝中点
运行温度 -20℃~50℃
IP 等级 IP 40
认证 UL Recognized File E465363, RoHS

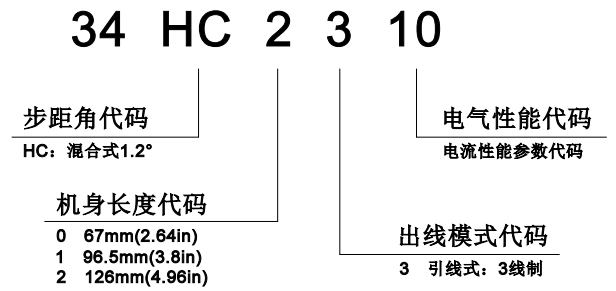

系列命名规则

34HC- 3 Phase

电机
长度
电机型号 力矩曲线 电机
接口
额定
电流
静力矩 绕组参数
电阻电感
定位力矩 转子惯量 电机重量
单出轴 P:插座
L:引线
Amps
(mounted)
Nmoz-in
Typ.Typ.
±10%
@20℃
Typ.
mNmoz-in g cm²oz-in² kgLbs
67 mm
(2.64 in.)
1Stack
34HC0309 L 2 2.8400 519.1 10014 11006 1.63.5
34HC0310 L 3 2.8400 2.38.4
34HC0305 L 5.8 2.7380 0.541.95
96.5 mm
(3.8 in.)
2Stack
34HC1308 L 2 5.4760 628 23033 185010 2.76
34HC1309 L 3 5.3750 2.512
34HC1305 L 5.8 5710 0.622.7
126 mm
(4.96 in.)
3Stack
34HC2310 L 2 6.7950 6.836 35050 275015 3.88.4
34HC2311 L 3 6.8950 3.316.8
34HC2306 L 5.8 6.8950 0.884.5

比较 型号名称 价格(未税) 立即购买
34HC0309 ¥725.00
34HC0310 ¥725.00
34HC0305 ¥725.00
34HC1308 ¥948.00
34HC1309 ¥948.00
34HC1305 ¥948.00
34HC2310 ¥1,199.00
34HC2311 ¥1,199.00
34HC2306 ¥1,199.00

力矩曲线图


■ 34HC0

■ 34HC1

■ 34HC2

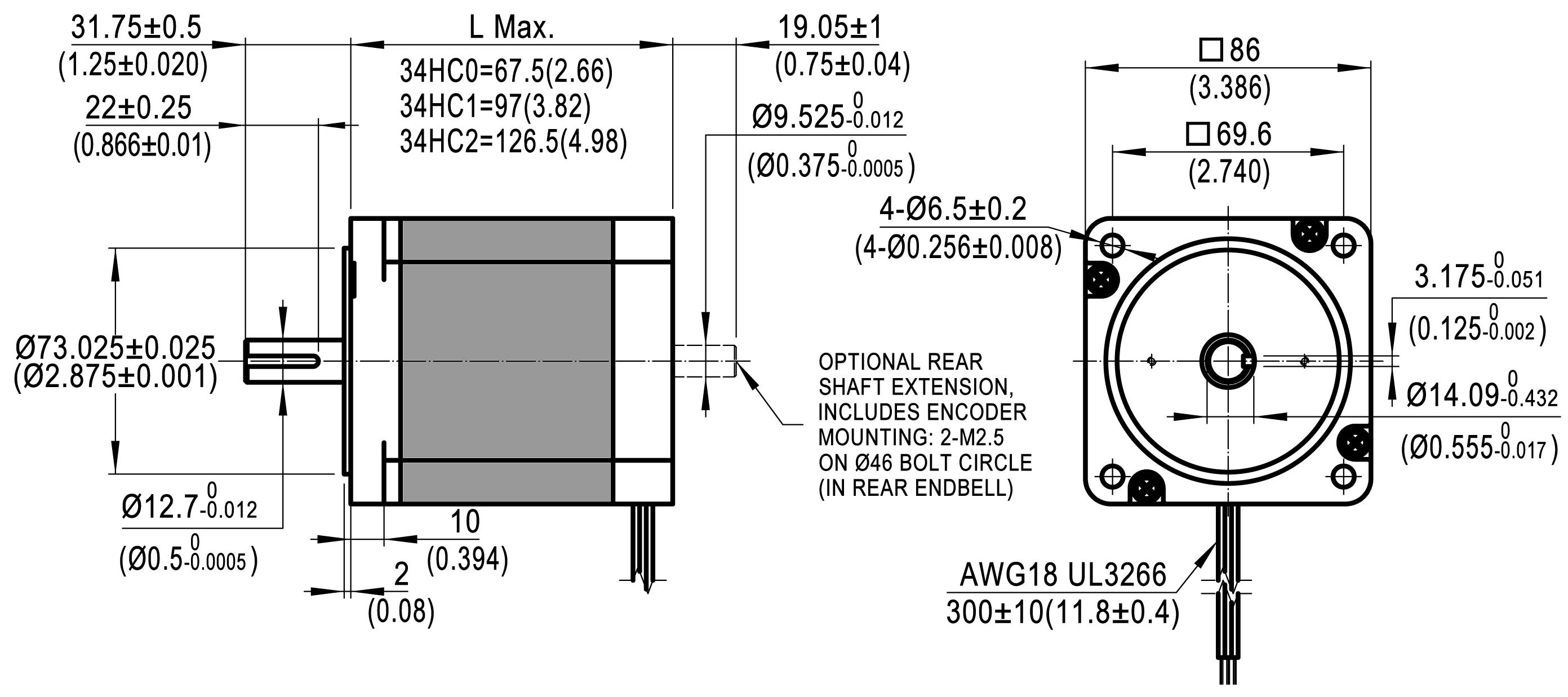

尺寸图


■ 电机尺寸: mm(in)
NEMA 34 平滑型混合式步进电机尺寸图

2D尺寸图
标题 文件类型 大小(KB) 下载
34HC0309.pdf PDF 202
34HC2310.pdf PDF 142
34HC2306.pdf PDF 164
34HC0305.pdf PDF 178
34HC1305.pdf PDF 145
34HC1309.pdf PDF 174
34HC0310.pdf PDF 173
34HC2311.pdf PDF 151
34HC1308.pdf PDF 179
3D模型
标题 文件类型 大小(KB) 下载
34HC0_3D模型.STEP STEP 807
34HC2_3D模型.STEP STEP 801
34HC1_3D模型.STEP STEP 801
目录册
标题 文件类型 大小(KB) 下载
混合式步进电机样本.pdf PDF 37705

电机接线图和励磁原理图
