    RS系列分体式步进伺服电机驱动器，分别支持脉冲控制，SCL，Q编程等控制模式，通信端口支持RS-232，全产品支持编码器反馈，适配RS系列步进伺服电机。
    ● 闭环步进，伺服算法
    ● 内置智能型运动控制器
    ● 高效率，高精度，高响应
    ● 低振动，低噪音，低发热
    ● 加强型电机，长寿命设计
    品牌: MOONS'
    价格(未税): CNY  843.0  -  1190.0  EA

    * 订单金额满100元免运费

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
       描述与特性

  • 描述
  • 特性
  • 软件
  • 命名规则
  • 选型信息
    •

    ■ 描述

    MOONS’创新性地将伺服控制技术融入步进电机之中，创造出具有全新优异性能表现的分体式运动控制终端。


    ■ 特性

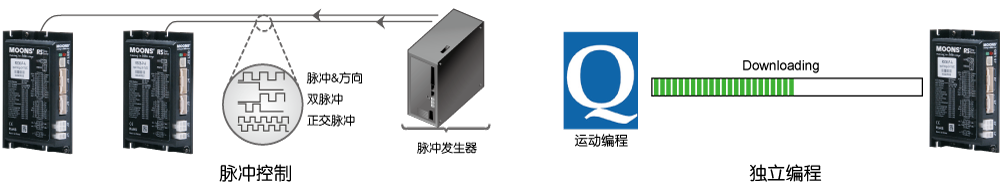

    多种控制模式
    全闭环
    ● 准确的位置及速度控制以满足苛刻的应用要求。
    ● 高鲁棒性的伺服控制可适应宽范围的惯性负载和摩擦负载变化。
    ● 4096脉冲/圈分辨率编码器提供了准确的位置控制，定位误差仅为±0.2°。

    低发热/高效率
    ● 根据实际负载情况实时调整电流的大小，大大降低发热。
    ● 静止时，电流几乎为零，无发热。
    ● 接近100%力矩输出能力，在紧凑的空间内发挥出最大的能量转化率，节能高效。

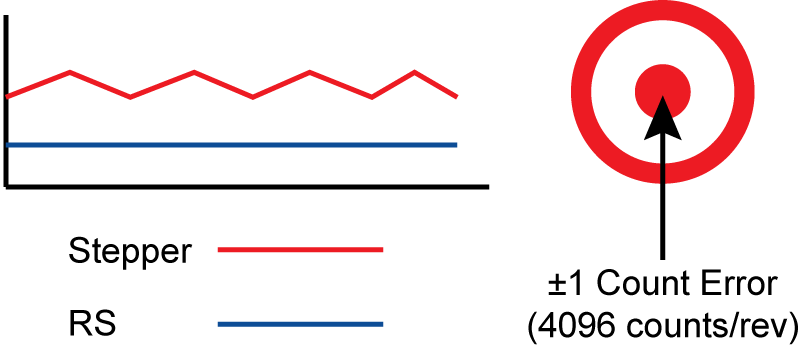

    平滑精确
    ● 基于1024线高精度编码器的空间矢量电流控制算法，在全速度范围内均有优异的性能表现，即使在低速应用时仍可保持平稳、安静的运行。 解决传统步进电机低速振动噪声问题 ● 利用高速响应的伺服控制技术升级强化了步进电机固有的刚性特质。 在运行和静止时都确保定位的准确

    高速响应
    在点到点快速定位的运动场合，先进的伺服控制技术提供了大力矩输出，使得系统具有极高动态响应，大大超越了传统步进系统。

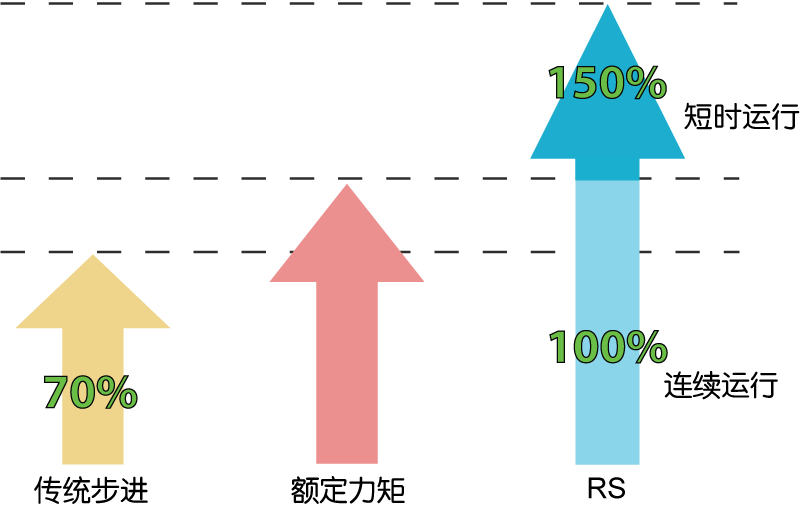

    大力矩
    ● RS始终在全伺服模式下运行，电机的力矩可以被100%充分利用，系统设计时无需考虑力矩冗余。
    ● 在大多数应用场合，电机可以输出150%的额定力矩，大力矩输出在某些情况下可以简化减速机构的复杂度。
    ● 50%过载能力在短距离，高加减速的应用场合将系统优化得更加高效。

    运动检测

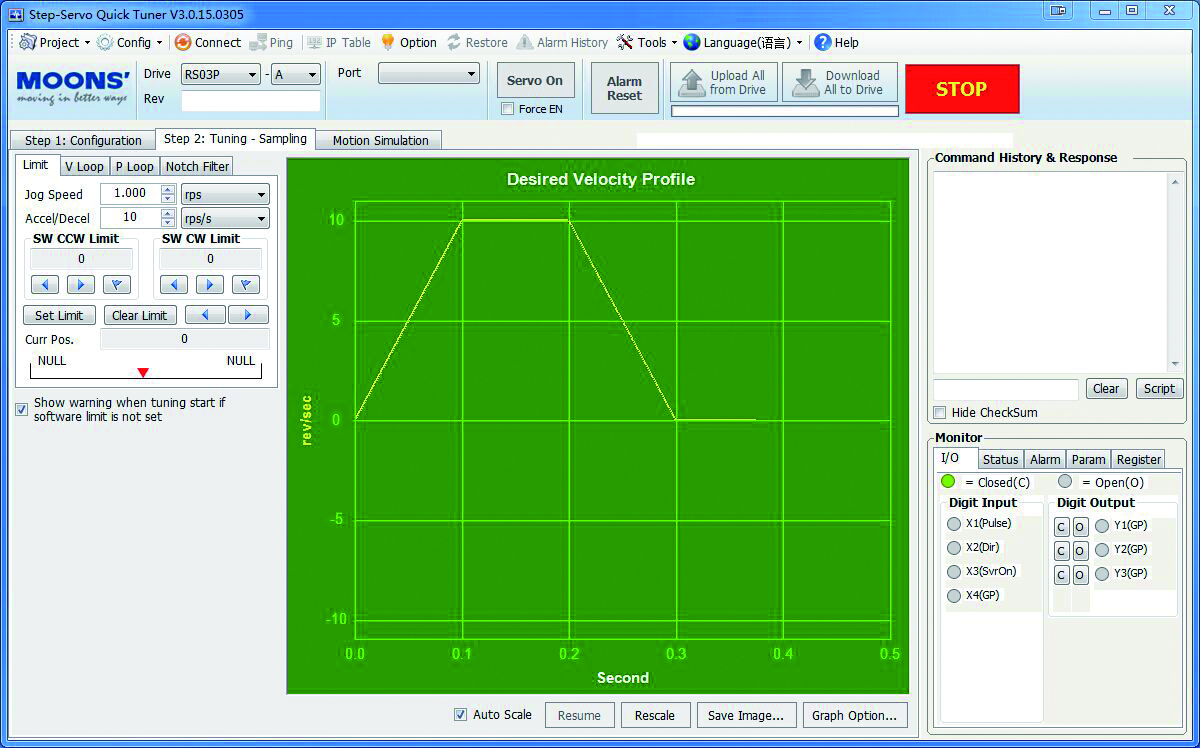

    ● 对某些实时性运动有苛刻精确性要求的应用场合，Stepper Suite提供了一个简单实用的工具用来监测实际运动轨迹。
    ● 可用来监测诸如实际速度和位置误差等常用指标，以此评估系统当前实际性能表现。
    ● 交互式监控与整定结合的界面可以最快地获得优化的性能输出。

    简单参数整定
    ● 使用预定义的整定参数即可获得优异的性能表现及系统稳定性。
    ● 根据不同等级的控制要求，提供多种整定参数选择。
    ● 对于绝大多数应用场合，默认参数即可满足使用，无需手工整定。

    关键特性
    ● P/S/Q型产品具备4路数字输入接口，3路数字输出接口
    ● P型产品具备内置编码器输出能力，并提供差分AOUT+/-，BOUT+/-，ZOUT+/-信号输出
    ● 自动负载惯量识别功能
    ● 多种回原点模式
    ● 支持软件限位功能


    ■ 软件

    Stepper Suite
    • 友好的用户界面
    • 设置简单，只需三步
    • 驱动器设置与配置
    • 伺服参数整定与采样
    • 集成Q语言编程界面
    • 运动调试与监控
    • 编写并保存SCL命令脚本
    • 集成在线帮助
    • 支持全系列RSM/SSM/TSM/TXM/RS/SS/SSDC步进伺服及最新STF步进系列产品

    Built-in Q Programming
    • 单轴运动控制
    • 执行驻留程序
    • 多任务处理
    • 条件判断
    • 数学运算
    • 寄存器操作
    • 运动轨迹模拟
    • 集成在线帮助

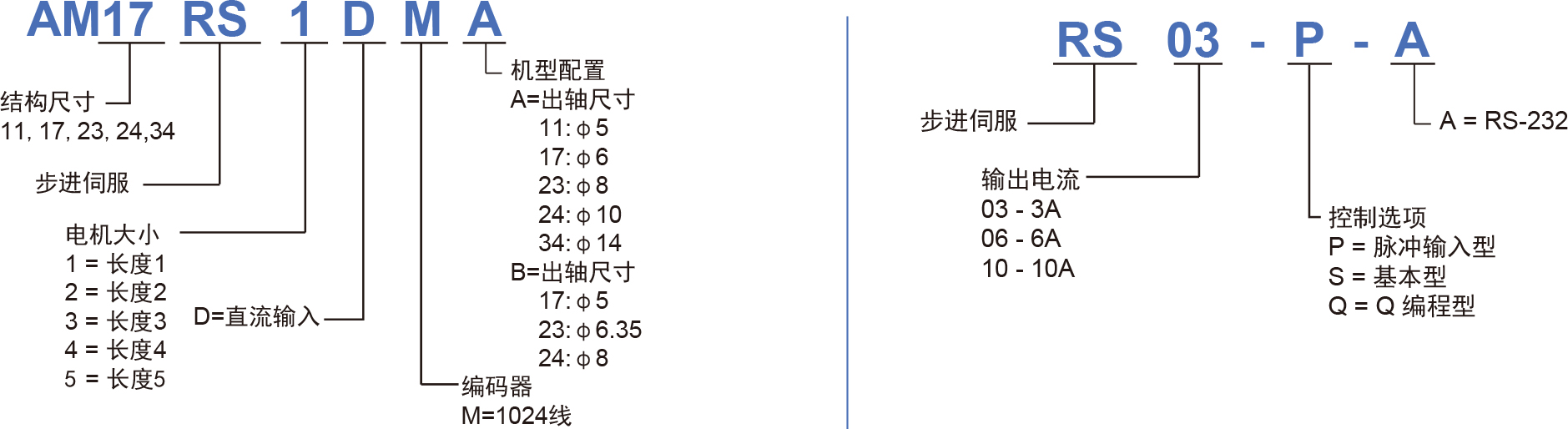

    ■ 命名规则



    ■ 选型信息

    控制 驱动器型号 电机型号 力矩
    P型
    脉冲输入型
    RS-232软件调试
    4数字输入
    3数字输出
    编码器输出    		 RS03-P-A AM08RS1DMA 0.03N·m
    AM08RS2DMA 0.042N·m
    AM08RS3DMA 0.05N·m
    AM11RS1DMA 0.065N·m
    AM11RS2DMA 0.08N·m
    AM11RS3DMA 0.125N·m
    AM17RS1DM □ 0.26N·m
    AM17RS2DM □ 0.42N·m
    AM17RS3DM □ 0.52N·m
    AM17RS4DM □ 0.7N·m
    RS06-P-A AM23RS2DM □ 0.95N·m
    AM23RS3DM □ 1.5N·m
    AM23RS4DMA 2.4N·m
    AM24RS3DM □ 2.5N·m
    RS10-P-A AM34RS1DMA 2.7N·m
    AM34RS3DMA 5.2N·m
    AM34RS5DMA 7N·m
    控制 驱动器型号 电机型号 力矩
    S型
    基本型
    RS-232通讯
    4数字输入
    3数字输出    		 RS03-S-A AM08RS1DMA 0.03N·m
    AM08RS2DMA 0.042N·m
    AM08RS3DMA 0.05N·m
    AM11RS1DMA 0.065N·m
    AM11RS2DMA 0.08N·m
    AM11RS3DMA 0.125N·m
    AM17RS1DM □ 0.26N·m
    AM17RS2DM □ 0.42N·m
    AM17RS3DM □ 0.52N·m
    AM17RS4DM □ 0.7N·m
    RS06-S-A AM23RS2DM □ 0.95N·m
    AM23RS3DM □ 1.5N·m
    AM23RS4DMA 2.4N·m
    AM24RS3DM □ 2.5N·m
    RS10-S-A AM34RS1DMA 2.7N·m
    AM34RS3DMA 5.2N·m
    AM34RS5DMA 7N·m

    控制 驱动器型号 电机型号 力矩
    Q型
    可编程型
    RS-232通讯
    4数字输入
    3数字输出    		 RS03-Q-A AM08RS1DMA 0.03N·m
    AM08RS2DMA 0.042N·m
    AM08RS3DMA 0.05N·m
    AM11RS1DMA 0.065N·m
    AM11RS2DMA 0.08N·m
    AM11RS3DMA 0.125N·m
    AM17RS1DM □ 0.26N·m
    AM17RS2DM □ 0.42N·m
    AM17RS3DM □ 0.52N·m
    AM17RS4DM □ 0.7N·m
    RS06-Q-A AM23RS2DM □ 0.95N·m
    AM23RS3DM □ 1.5N·m
    AM23RS4DMA 2.4N·m
    AM24RS3DM □ 2.5N·m
    RS10-Q-A AM34RS1DMA 2.7N·m
    AM34RS3DMA 5.2N·m
    AM34RS5DMA 7N·m
    □: 电机命名在输入框(□)是A(加强轴)或者B(普通轴)


    数据表

  • 驱动器规格
  • 电机规格
    •

    ■ 驱动器技术规格

    功 率 模 块
    功率放大类型   双H桥
    电流控制   4态、PWM频率20KHz
    输出电流   RS03：最大输出连续电流3A，瞬时电流4.0A(1.5s)，可根据所接电机自动调整限流值
      RS06：最大输出连续电流6A，瞬时电流7.5A(1.5s)，可根据所接电机自动调整限流值
      RS10：最大输出连续电流10A，瞬时电流12A(1.5s)，可根据所接电机自动调整限流值
    输入电源   24-70V直流电源，输入电压绝对范围18-75V直流电源
    保护   过压、欠压、过热、电机绕组短路(相间、相地)
    控 制 模 块
    细分等级   软件可调，可配置为200-51200步/圈之间任意偶数
    滤波器   数字输入噪音滤波器、模拟输入噪音滤波器、平滑滤波器、PID滤波器、陷波器
    非易失性存储器   配置参数存储在DSP芯片内部的FLASH中
    控制模式   P 型：位置模式 ( 脉冲& 方向，双脉冲，正交相位脉冲) ；
      S 型：位置模式 ( 脉冲& 方向，双脉冲，正交相位脉冲) ；力矩模式，速度模式，SCL 模式
      Q 型：位置模式 ( 脉冲& 方向，双脉冲，正交相位脉冲) ；力矩模式，速度模式，SCL 模式，Q 编程
    数字输入   P/S/Q 型：X1/STEP，X2/DIR：光电隔离，差分输入，5-24VDC，最小脉宽 250ns，最大脉冲频率 2MHz
      X3，X4：光电隔离，共阴或共阳接法，5-24VDC，最小脉宽50μs，最大脉冲频率10KHz
    数字输出   S/Q 型：Y1/ 警报，Y2/ 到位，Y3/ 制动器；光电隔离，30V/100 mA max
    编码器输   P 型：差分编码器信号输出(AOUT+/-，BOUT+/-，ZOUT+/-) 26C31 线性驱动器，20mA 灌电流或拉电流
    通讯接口   RS-232
    物 理 规 格
    环境温度   0-40℃(32-104°F)(安装合适的散热器)
    湿度   最大90%，无结露
    重量   约 0.2 Kg

    ■ 电机规格

    □ RS 系列2500 线编码器步进伺服电机
    型号 推荐
    驱动器    		 保持
    力矩    		 转子
    惯量    		 编码器
    分辨率    		 转速 重量 安装
    尺寸    		 容许悬挂负载(N)
    距轴端的距离(mm)    		 容许
    轴向
    负载
    (N)
    N·m gcm2 脉冲/ 圈 rpm g mm 0 5 10 15 20
    AM17RS1DC□ SSDC03
    或
    RS03-■-A    		 0.26 38 10000 3000 50 42 35 44 58 85 - 电
    机
    本
    身
    重
    量
    以
    下
    AM17RS2DC□ 0.42 57 70 42 35 44 58 85 -
    AM17RS3DC□ 0.52 82 90 42 35 44 58 85 -
    AM17RS4DC□ 0.7 123 118 42 35 44 58 85 -
    AM23RS2DC□ SSDC06
    或
    RS06-■-A    		 0.95 260 168 56 63 75 95 130 190
    AM23RS3DC□ 1.5 460 218 56 63 75 95 130 190
    AM23RS4DCA 2.4 365 390 56 63 75 95 130 190
    AM24RS3DC□ 2.5 900 440 60 90 100 130 180 270
    AM34RS1DCA SSDC10
    或
    RS10-■-A    		 2.7 915 520 86 260 290 340 390 480
    AM34RS3DCA 5.2 1480 760 86 260 290 340 390 480
    AM34RS5DCA 7.0 2200 850 86 260 290 340 390 480
    □ RS 系列2500 线编码器步进伺服电机
    UL认证 型号 推荐
    驱动器    		 保持
    力矩    		 转子
    惯量    		 编码器
    分辨率    		 转速 重量 安装
    尺寸    		 容许悬挂负载(N)
    距轴端的距离(mm)    		 容许
    轴向
    负载
    (N)
    N·m gcm2 脉冲/ 圈 rpm g mm 0 5 10 15 20
      AM08RS1DMA SSDC03
    或
    RS03-■-A    		 0.03 1.6 4096 3000 50 20 12 15 20 - - 电
    机
    本
    身
    重
    量
    以
    下
      AM08RS2DMA 0.042 2.9 70 20 12 15 20 - -
      AM08RS3DMA 0.05 4.2 90 20 12 15 20 - -
      AM11RS1DMA 0.065 9 118 28 20 25 34 52 -
      AM11RS2DMA 0.08 12 168 28 20 25 34 52 -
      AM11RS3DMA 0.125 18 218 28 20 25 34 52 -
    ★ AM17RS1DM□ 0.26 38 390 42 35 44 58 85 -
    ★ AM17RS2DM□ 0.42 57 440 42 35 44 58 85 -
    ★ AM17RS3DM□ 0.52 82 520 42 35 44 58 85 -
    ★ AM17RS4DM□ 0.7 123 760 42 35 44 58 85 -
    ★ AM23RS2DM□ SSDC06
    或
    RS06-■-A    		 0.95 260 850 60 90 100 130 180 270
    ★ AM23RS3DM□ 1.5 460 1250 60 90 100 130 180 270
    ★ AM23RS4DMA 2.4 365 1090 60 90 100 130 180 270
    ★ AM24RS3DM□ 2.5 900 1650 60 90 100 130 180 270
    ★ AM34RS1DMA SSDC10
    或
    RS10-■-A    		 2.7 915 2000 80 260 290 340 390 480
    ★ AM34RS3DMA 5.2 1480 3100 80 260 290 340 390 480
    ★ AM34RS5DMA 7.0 2200 4200 80 260 290 340 390 480
      □：A或B，详见电机命名规则；
      ■：P，S，Q，详见驱动器命名规则；
