梅花联轴器-1
  • 梅花联轴器-1
  • 梅花联轴器-2
  • 梅花联轴器-3
    • 梅花联轴器-1

    • 梅花联轴器

    抗扭刚度高，扭矩大，精度高，耐久性高，抗冲击，惯性矩小，体积小
    ● 中间弹性体联接
    ● 可吸收振动、补偿径向、角向和轴向偏差
    ● 抗油与电气绝缘
    ● 顺时针与逆时针回转特性完全相同
    ● 夹紧螺丝固定
    品牌:
    价格(未税): CNY  75.0  EA

    * 订单金额满100元免运费
    * 劳动节假期（5月1日至5月5日）之间的线上订单发货，我们将在假期结束后的第一个工作日（5月6日）进行安排，由此给您带来的不便，我们深感抱歉，敬请您的谅解！

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
       描述与特性

    描述

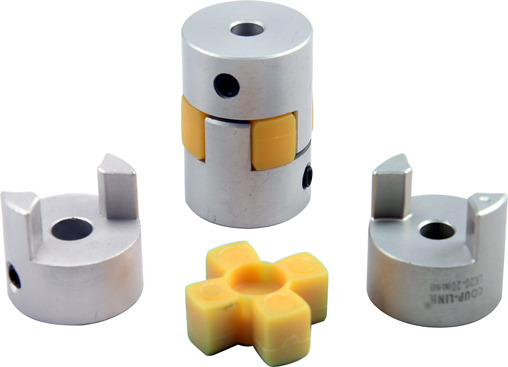

    定位螺丝固定梅花联轴器也叫爪式联轴器,是由两个金属爪盘和一个弹性体组成。 梅花形弹性联轴器利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对位移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。

    特点

    • 中间弹性体联接
    • 可吸收振动、补偿径向、角向和轴向偏差
    • 抗油与电气绝缘
    • 顺时针与逆时针回转特性完全相同
    • 有两种不同弹性体
    • 夹紧螺丝固定    		 梅花联轴器

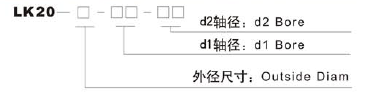

    选型举例

      梅花联轴器 梅花联轴器
      例：LK20-20-6-6
    LK20：系列号，材料为铝合金
    20：外径尺寸：20mm，定位螺丝固定
    6：d1轴径为：6mm
    6：d2轴径为：6mm

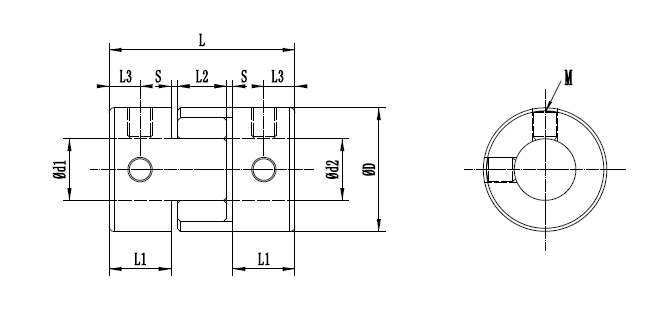

    外型尺寸

    型号 Φd1Φd2最大孔径 Φd L L1 L2 S L3 M 拧紧力矩(N.m)
    LK20-20-□□-□□ 10 20 30 10 8 1.0 5.0 M4 2.5
    LK20-25-□□-□□ 12 25 34 11 10 1.0 5.0 M5 5
    LK20-30-□□-□□ 16 30 35 11 10 1.5 5.0 M5 5
    LK20-40S-□□-□□ 24 40 55 19.5 12 2.0 10 M6 8
    LK20-40-□□-□□ 24 40 66 25 12 2.0 10 M6 8
    LK20-55-□□-□□ 28 55 78 30 14 2.0 10 M6 8
    LK20-65-□□-□□ 38 65 90 35 15 2.5 15 M8 20
    LK20-80-□□-□□ 45 80 114 45 18 3.0 15 M8 20
    LK20-95-□□-□□ 55 95 126 50 20 3.0 20 M10 40
    LK20-105-□□-□□ 60 105 140 56 21 3.5 20 M12 75

    技术参数

    型号 额定扭矩
    (N.m)    		 最大扭矩
    (N.m)    		 最高转速
    (rpm)    		 惯性力矩
    (kg.m²)    		 静态扭矩刚性
    (N.m/rad)    		 容许径向偏差
    (mm)    		 容许角向偏差
    (°)    		 容许轴向偏差
    (mm)    		 重量(g)
    LK20-20-□□-□□ 2.8 5.6 17000 9.3×10^-7 55 0.02 1 0∼+0.60 20.5
    LK20-25-□□-□□ 6 12 16000 2.56×10^-6 63 0.02 1 0∼+0.60 36
    LK20-30-□□-□□ 6.5 13 15000 5.22×10^-6 72 0.02 1 0∼+0.60 50
    LK20-40S-□□-□□ 32 64 13000 2.26×10^-5 500 0.02 1 0∼+0.80 155
    LK20-40-□□-□□ 32 64 13000 2.74×10^-5 550 0.02 1 0∼+0.80 159
    LK20-55-□□-□□ 46 92 10500 8.71×10^-5 1500 0.02 1 0∼+0.80 401
    LK20-65-□□-□□ 109 218 8300 2.67×10^-4 2800 0.02 1 0∼+0.80 696
    LK20-80-□□-□□ 135 270 7000 8.05×10^-4 3500 0.02 1 0∼+1.00 1189
    LK20-95-□□-□□ 260 520 6000 1.73×10^-3 4600 0.02 1 0∼+1.00 1932
    LK20-105-□□-□□ 430 860 5500 2.9×10^-3 5800 0.02 1 0∼+1.00 2597

    比较 型号名称 价格(未税) 立即购买
    LK20-20-6.35-6 ¥75.00
    LK20-20-6.35-5 ¥75.00
    LK20-20-5-5 ¥75.00
    LK20-20-5-8 ¥75.00
    LK20-20-6-10 ¥75.00
    LK20-30-10-12.7-Y ¥75.00
    技术文档
    2D尺寸图
