NEMA 17 平滑型混合式步进电机

步进电机、更平滑、高精度、小尺寸、大力矩、高可靠、步进角:1.2°、NEMA17、Φ42mm
● 高精度
● 大力矩
● 更平滑
● 小尺寸
品牌: MOONS'
价格(未税): CNY  278.0  -  314.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多

产品特点

  • 大力矩
  • 低噪音
  • 低振动
  • 低共振
  • 长寿命
  • 注塑结构、平滑、低温升
  • 大轴承、负载大
  • NEMA 17 平滑型混合式步进电机

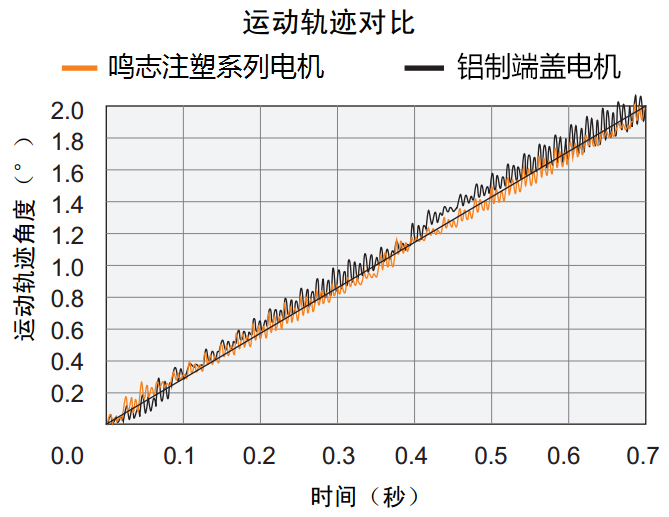

    超平滑

    超平滑

    新材料的选用和更精确的工艺设计使鸣志电机的各 部件达到了更高的配合精度和实现了更稳定的内部 结构, 从而有效地抑制了马达在运动过程中的振动, 降低了由此引起的噪音,使鸣志的马达较铝制端盖电机运行起来更加平滑。

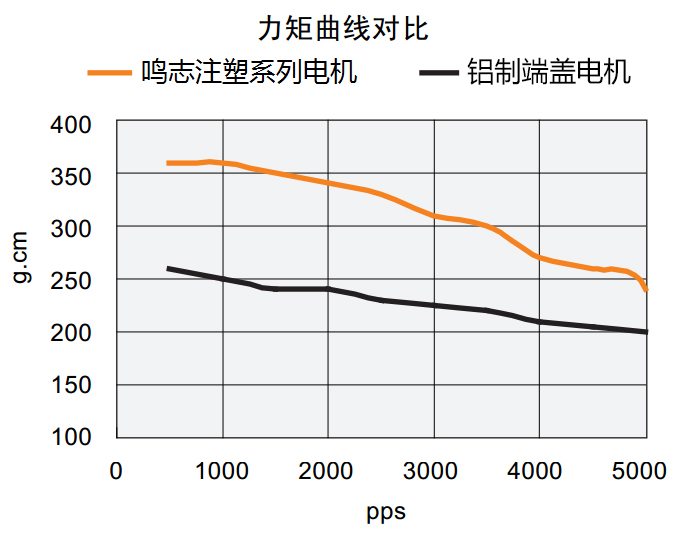

    大力矩

    更低的温升为鸣志电机节约了更多的发热功率。 在同等的发热情况下,鸣志的电机较铝制端盖电机更可接受30%的电流增幅而稳定工作,从 而获取更大的力矩输出。
    大力矩

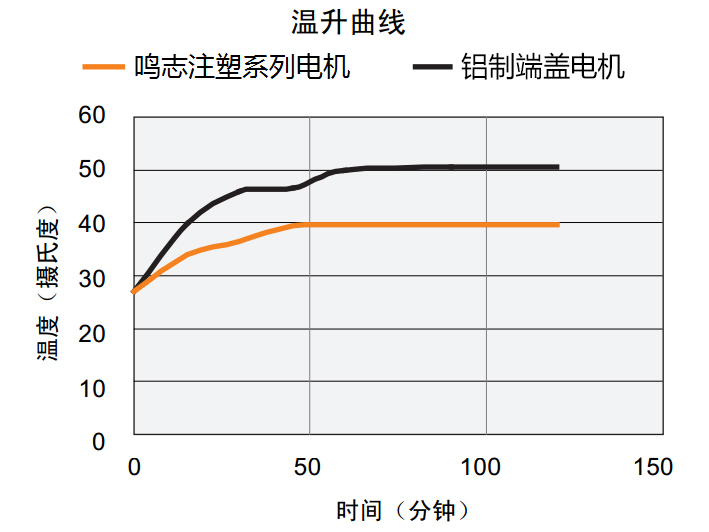

    低温升

    低温升

    最新设计的鸣志电机较相同厚度相同力矩的电机电 阻值小了将近30%,加上新型材料的选用,更大程 度地改良了电机的导热性能,从而大幅度地降低了 电机的温升。在长时间的同等环境运作条件下,鸣 志的电机温升不到铝制端盖电机温升的80%。



    技术参数

    相数 3
    步数/每圈 300
    步距角 1.2°
    步距角精度 ±5%
    绝缘等级 B, 130℃
    绝缘电阻 100 MegOhms
    轴向负载(1000RPM情况下20,000小时 ) 25 N (5.6 Lbs.) 推力
    65 N (15 Lbs.) 拉力
    径向负载(1000RPM情况下20,000小时 ) 29N (6.5 Lbs.) 作用点在扁丝中点
    运行温度 -20℃~50℃
    IP 等级 IP 40
    认证 RoHS

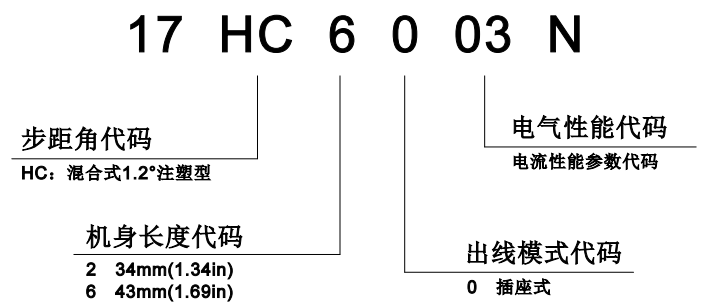

    系列命名规则

    17HC series

    电机
    长度
    电机型号 力矩曲线 电机
    接口
    额定
    电流
    静力矩 绕组参数
    电阻电感
    定位力矩 转子惯量 电机重量
    单出轴 P:插座
    L:引线
    Amps
    (mounted)
    Nmoz-in
    Typ.Typ.
    ±10%
    @20℃
    Typ.
    mNmoz-in g cm²oz-in² kgLbs
    34 mm
    (1.34 in.)
    17HC2005N P 0.8 0.3651 1116.5 142 570.31 0.2450.54
    17HC2006N P 1.5 0.3651 3.75.5
    17HC2002N P 2.3 0.3651 1.742.3
    43 mm
    (1.69 in.)
    17HC6003N P 0.82 0.4665 14.321 253.5 820.45 0.350.77
    17HC6004N P 1.5 0.4665 4.66.5
    17HC6005N P 2.3 0.4665 1.932.7

    比较 型号名称 价格(未税) 立即购买
    17HC2005N ¥278.00
    17HC2006N ¥278.00
    17HC2002N ¥278.00
    17HC6003N ¥314.00
    17HC6004N ¥314.00
    17HC6005N ¥314.00

    力矩曲线图


    ■ 17HC2

    ■ 17HC6

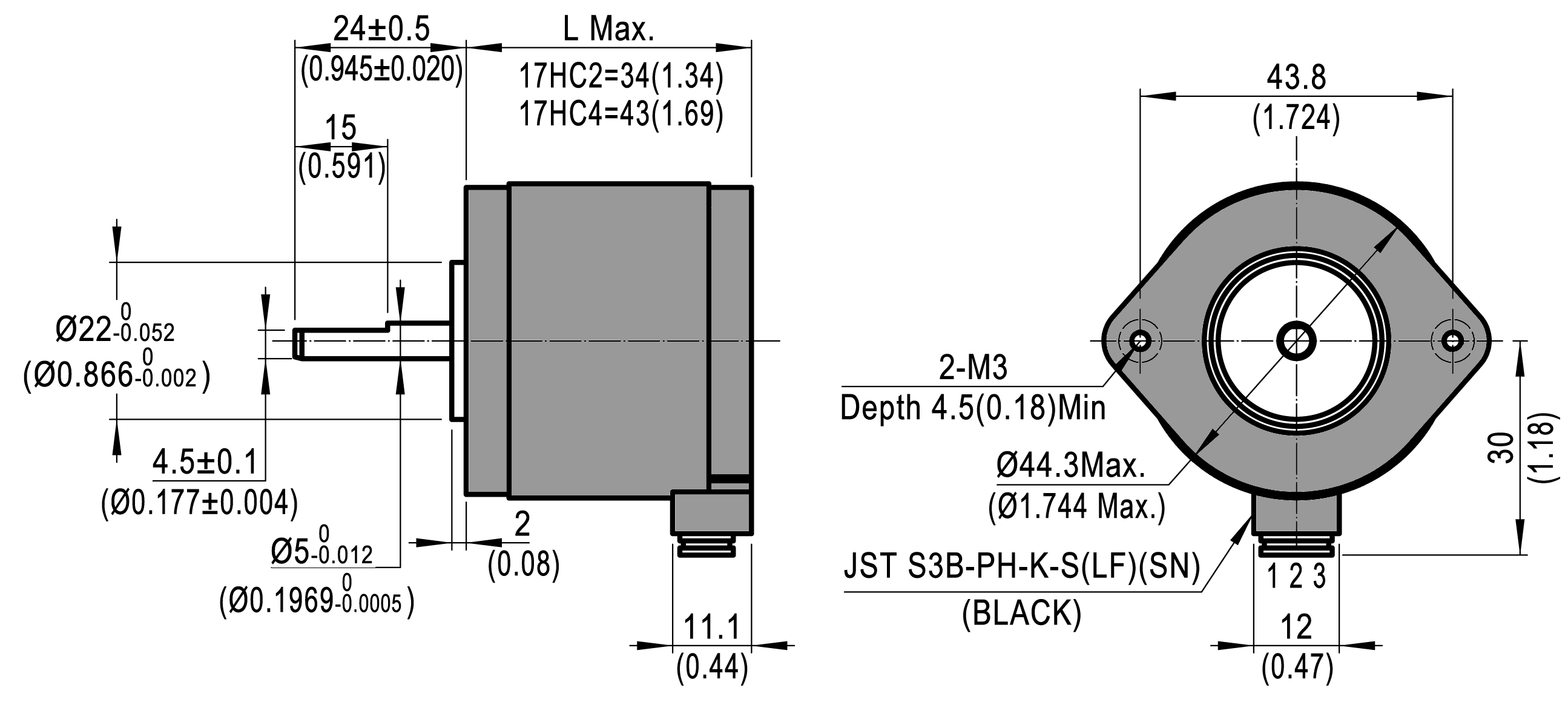

    尺寸图


    ■ 电机尺寸: mm(in)

    NEMA 17 平滑型混合式步进电机尺寸图

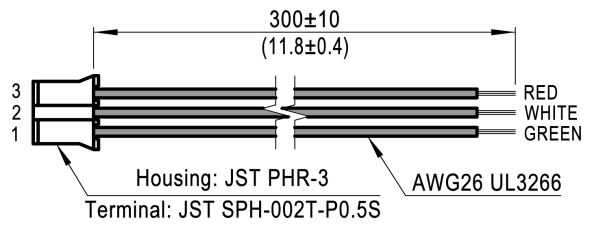

    ■ 带引线的连接器单独购买) 尺寸: mm(in)

    带引线的连接器
     3 Lead Part Number:4634 1402 04496

    2D尺寸图
    标题 文件类型 大小(KB) 下载
    17HC6003N.pdf PDF 72
    17HC2005N.pdf PDF 78
    17HC2002N.pdf PDF 73
    17HC6004N.pdf PDF 73
    17HC6005N.pdf PDF 73
    17HC2006N.pdf PDF 73
    3D模型
    标题 文件类型 大小(KB) 下载
    17HC2_3D模型.STEP STEP 450
    17HC6_3D模型.STEP STEP 451
    目录册
    标题 文件类型 大小(KB) 下载
    混合式步进电机样本.pdf PDF 37705
    宣传手册.pdf PDF 8551

    电机接线图和励磁原理图

    电机接线图和励磁原理图
