    步进电机、更平滑、高精度、低频无振动、高频大力矩 、步进角: 1.2°、NEMA24、60x60mm
    ● 高精度，更平滑
    ● 低频输出平滑
    ● 高频大力矩
    ● 配套产品：线束
    品牌: MOONS'
    价格(未税): CNY  427.0  -  585.0  EA

    * 订单金额满100元免运费

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
       描述与特性

    产品特点

    • 机座尺寸：NEMA 24
    • 步距角：1.2°
    • 静力矩：0.72N•m～1.7 N•m
    • 低振动、低噪音
    • 电机效率更高
    • 优秀的槽满率设计
    • 3相电机1.2°运行更加平滑、安静
    NEMA 24 平滑型混合式步进电机
    更安静更平滑和两相电机相比，三相电机的力矩曲线叠加更加紧密，力矩波动更小，所以在电机运动过程中几乎感觉不到有振动区域的存在，电机的传动也因此变得极为平滑，噪音极低。更安静更平滑
    高加速

    和两相电机相比，三相电机的工作时的内部电流不需要急速变相，所以加速度可以做的很快。

    数据表



    技术参数

    相数 3
    步数/每圈 300
    步距角 1.2°
    步距角精度 ±5%
    绝缘等级 B, 130℃
    绝缘电阻 100 MegOhms
    轴向负载(1000RPM情况下20,000小时 ) 40N (9 Lbs.) 推力
    130N (30 Lbs.) 拉力
    径向负载(1000RPM情况下20,000小时 ) 70N (15.5 Lbs.) 作用点在扁丝中点
    运行温度 -20℃~50℃
    IP 等级 IP 40
    认证 RoHS

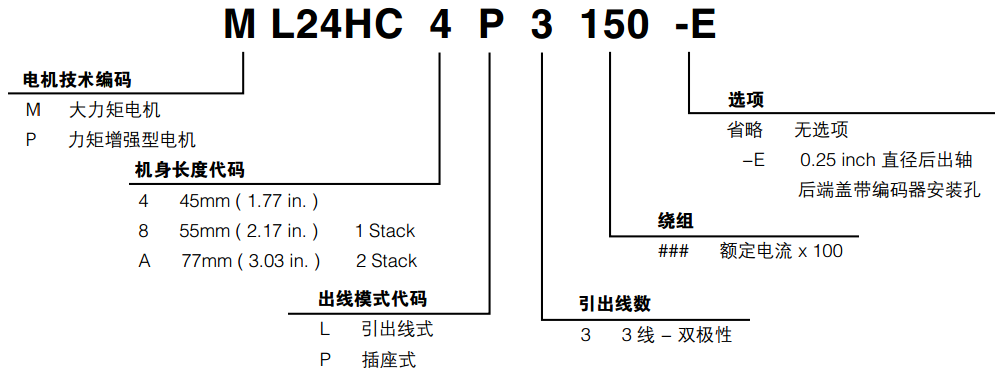

    系列命名规则

    ML24HC- 3 Phase

    电机
    长度     		电机型号 力矩曲线 电机
    接口     		额定
    电流     		静力矩 绕组参数
    电阻电感     		定位力矩 转子惯量 电机重量
    单出轴 P：插座
    L：引线     		Amps
    (mounted)    		 Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    45 mm
    (1.77 in.)     		ML24HC4P3150 P 1.5 0.72100 4.87.9 284 1590.87 0.651.4
    ML24HC4P3230 P 2.3 0.72100 2.1 3.4
    ML24HC4L3410 L 4.1 0.72100 0.671.05
    55 mm
    (2.17 in.)
    1Stack     		ML24HC8P3150 P 1.5 0.97140 615.1 456.4 2211.2 0.851.9
    ML24HC8P3220 P 2.2 0.97140 2.76.9
    ML24HC8L3350 L 3.5 0.97140 1.152.7
    ML24HC8L3550 L 5.5 0.97140 0.511.05
    77 mm
    (3.03 in.)
    2 Stack     		ML24HCAP3150 P 1.5 1.65240 7.719.6 7511 3912.1 1.353
    ML24HCAP3220 P 2.2 1.65240 3.859.3
    ML24HCAL3340 L 3.4 1.65240 1.63.7
    ML24HCAL3550 L 5.5 1.65240 0.641.45

    比较 型号名称 价格(未税) 立即购买
    ML24HC4P3150 ¥427.00
    ML24HC4P3230 ¥427.00
    ML24HC4L3410 ¥427.00
    ML24HC8P3150 ¥469.00
    ML24HC8P3220 ¥469.00
    ML24HC8L3350 ¥469.00
    ML24HC8L3550 ¥469.00
    ML24HCAP3150 ¥585.00
    ML24HCAP3220 ¥585.00
    ML24HCAL3340 ¥585.00
    ML24HCAL3550 ¥585.00
       力矩曲线

    ►矩频曲线

    ■ ML24HC4
    ■ ML24HC8
    ■ ML24HCA

    机械尺寸

    ►尺寸图

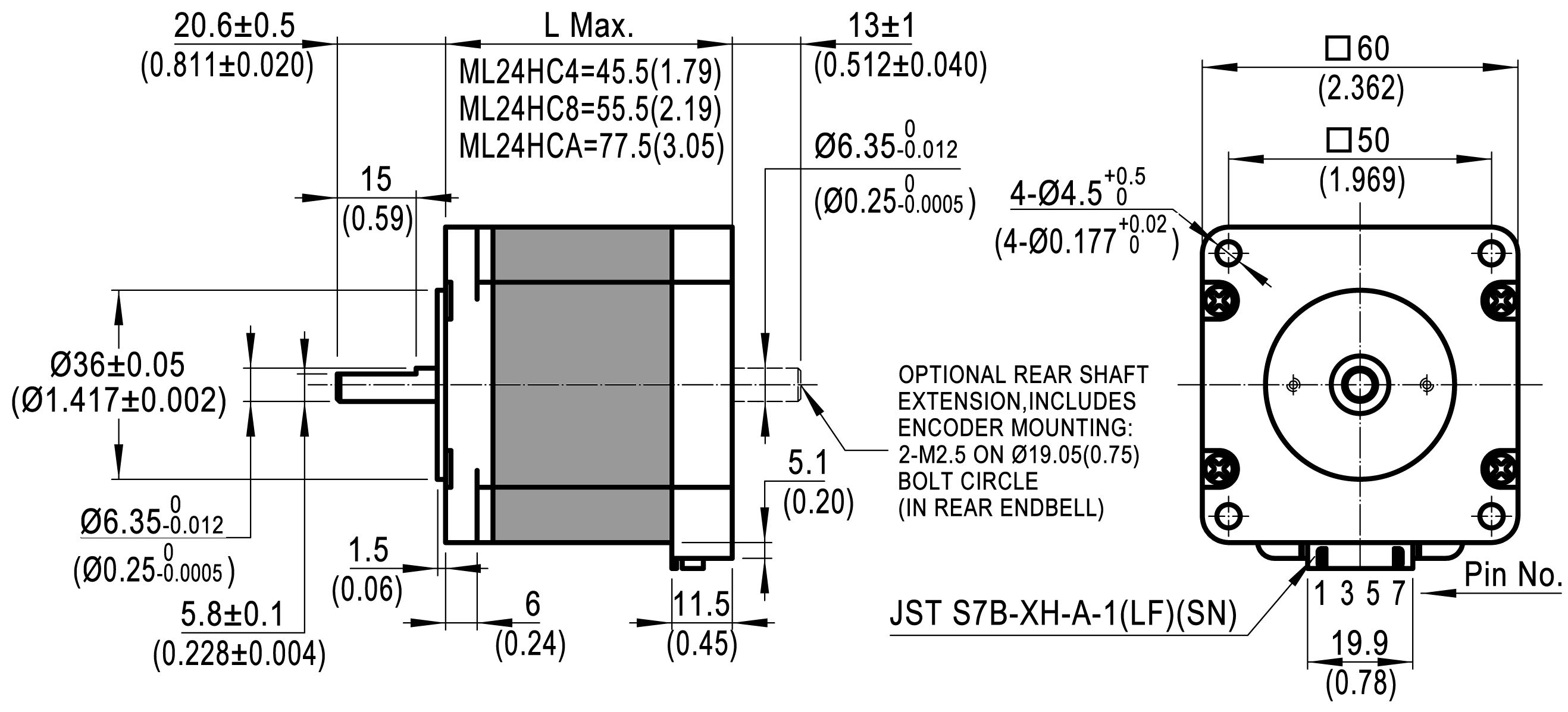

    ■ 电机尺寸: mm(in)
    NEMA 24 平滑型混合式步进电机尺寸图

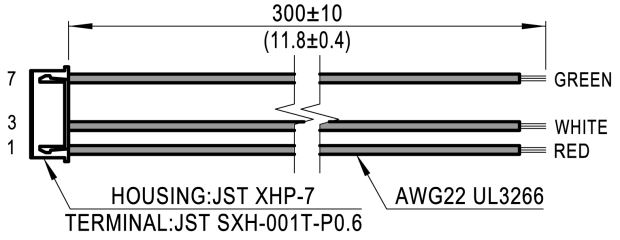

    ■ 配套线束(需单独订购) 尺寸: mm(in)
    配套线束(需单独订购) 尺寸: mm(in)
    3线零件号: 4634140204485

    技术文档
    2D尺寸图
    标题 文件类型 大小(KB) 下载
    ML24HC8L3350.pdf PDF 130
    ML24HCAL3550.pdf PDF 107
    ML24HC4L3410.pdf PDF 99
    ML24HCAP3220.pdf PDF 105
    ML24HC8L3550.pdf PDF 100
    ML24HCAL3340.pdf PDF 109
    ML24HC4P3230.pdf PDF 101
    4611110026402.pdf PDF 227
    4611110026421.pdf PDF 220
    4611110026408.pdf PDF 199
    4611110026409.pdf PDF 197
    3D模型
    标题 文件类型 大小(KB) 下载
    ML24HC4P_3D模型.STEP STEP 1023
    ML24HC8P_3D模型.STEP STEP 1024
    ML24HCAP_3D模型.STEP STEP 1024
    目录册
    标题 文件类型 大小(KB) 下载
    混合式步进电机样本.pdf PDF 37705
    使用介绍

    电机接线图和励磁原理图
