LC 系列推杆式直线步进电机采用贯通轴式结构类型,螺母与电机转子集成为一体,螺杆轴穿过电机转子中心的螺母,螺杆轴驱动一个柱塞前进和后退,柱塞由电机上的导套做支撑,这个结构可以实现转轴(柱塞)自主前进和后退,不需要其他的单独辅助作用在螺杆或螺母上。
• 多种机身长度及电流选择
• 丰富的丝杠直径及导程选择

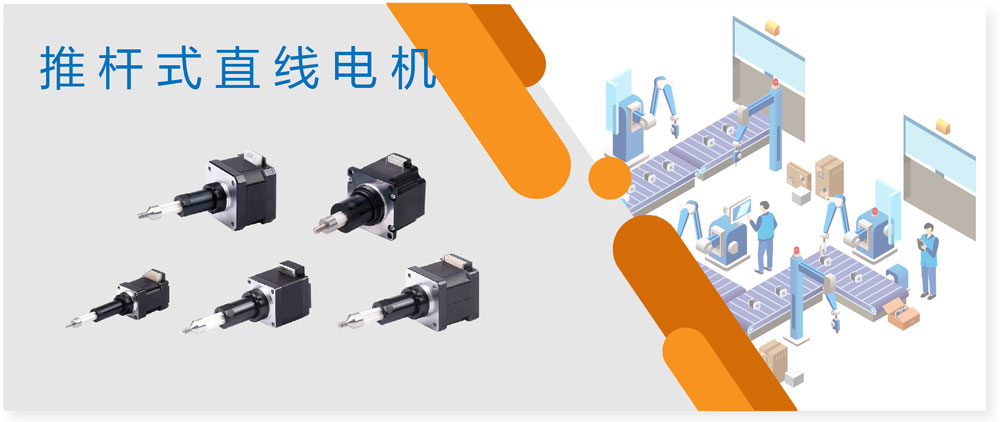

LC 系列直线步进电机产品结构紧凑,实用方便,可以帮助客户快速的实现直线传动机构的搭建。![NEMA14推杆式直线步进电机产品图 NEMA14推杆式直线步进电机产品图](https://s3.moons.com.cn/staticpic/image/cn070100301-des-1.jpg)
• 多种机身长度及电流选择
• 丰富的丝杠直径及导程选择
LC 系列直线步进电机产品结构紧凑,实用方便,可以帮助客户快速的实现直线传动机构的搭建。
![NEMA14推杆式直线步进电机产品图 NEMA14推杆式直线步进电机产品图](https://s3.moons.com.cn/staticpic/image/cn070100301-des-1.jpg)

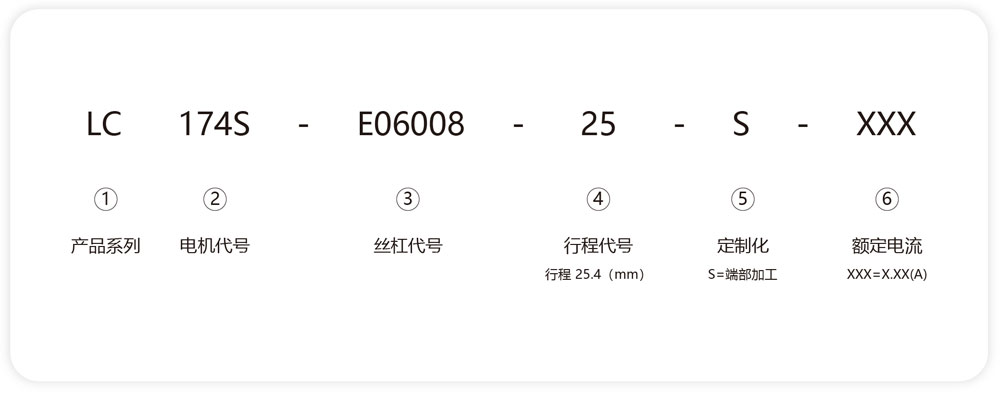

型号命名说明
![推杆式直线步进的型号命名说明 推杆式直线步进的型号命名说明](https://s3.moons.com.cn/staticpic/image/cn070100301-des-2.jpg)

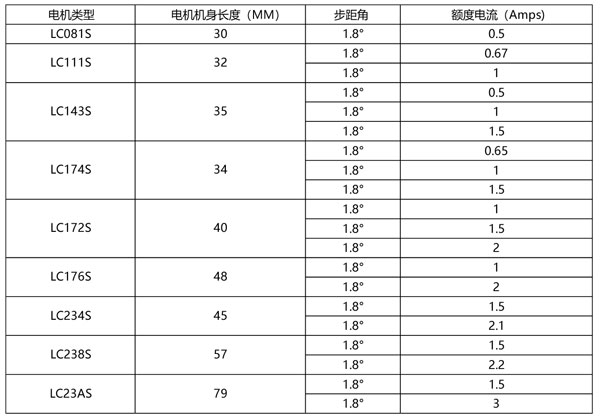

电机型号代码
![推杆式直线步进电机的电机型号代码 推杆式直线步进电机的电机型号代码](https://s3.moons.com.cn/staticpic/image/cn070100301-des-3.jpg)

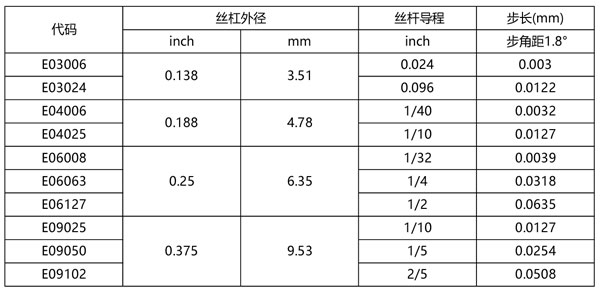

丝杆类型代码
![推杆式直线步进电机的丝杆类型代码 推杆式直线步进电机的丝杆类型代码](https://s3.moons.com.cn/staticpic/image/cn070100301-des-4.jpg)

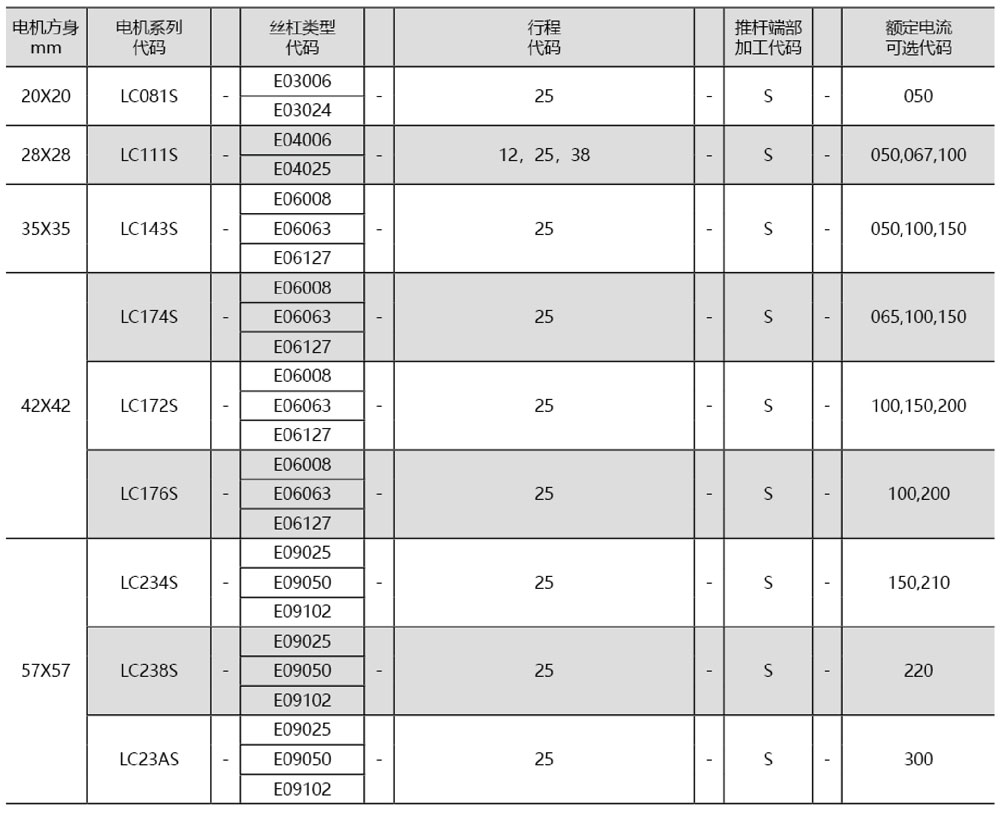

LC系列 标准库存品型号速查表
![推杆式直线步进电机的标准库存品型号速查表 推杆式直线步进电机的标准库存品型号速查表](https://s3.moons.com.cn/staticpic/image/cn070100301-des-5.jpg)
比较 | 型号名称 | 价格(未税) | 立即购买 |
---|---|---|---|
|
LC143S-E06008-25-S-050 | ¥804.00 |
添加至购物车
|
|
LC143S-E06063-25-S-050 | ¥804.00 |
添加至购物车
|
|
LC143S-E06127-25-S-050 | ¥804.00 |
添加至购物车
|
|
LC143S-E06008-25-S-100 | ¥804.00 |
添加至购物车
|
|
LC143S-E06063-25-S-100 | ¥804.00 |
添加至购物车
|
|
LC143S-E06127-25-S-100 | ¥804.00 |
添加至购物车
|
|
LC143S-E06008-25-S-150 | ¥804.00 |
添加至购物车
|
|
LC143S-E06063-25-S-150 | ¥804.00 |
添加至购物车
|
|
LC143S-E06127-25-S-150 | ¥804.00 |
添加至购物车
|

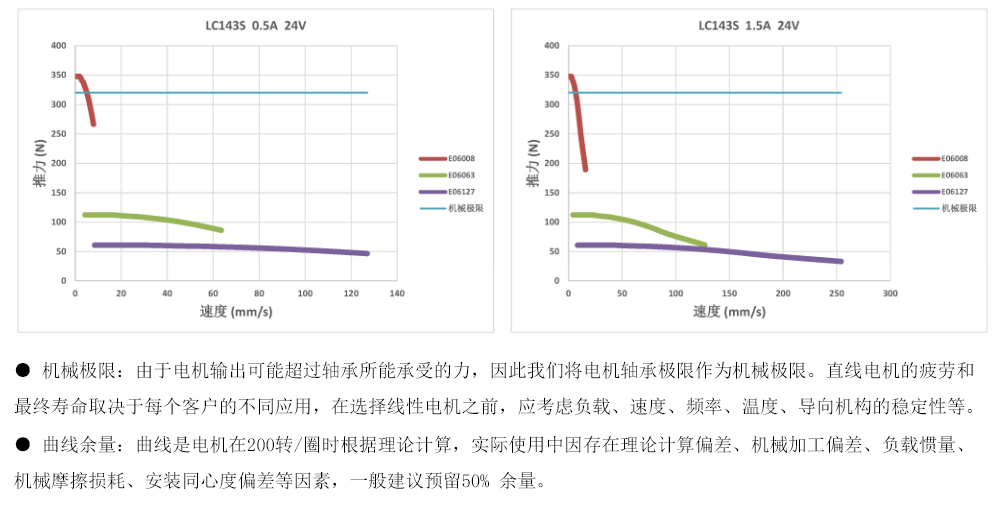

速度-推力参考曲线
![35mm推杆式直线步进电机的速度-推力参考曲线 35mm推杆式直线步进电机的速度-推力参考曲线](https://s3.moons.com.cn/staticpic/images/cn070100303C.png)

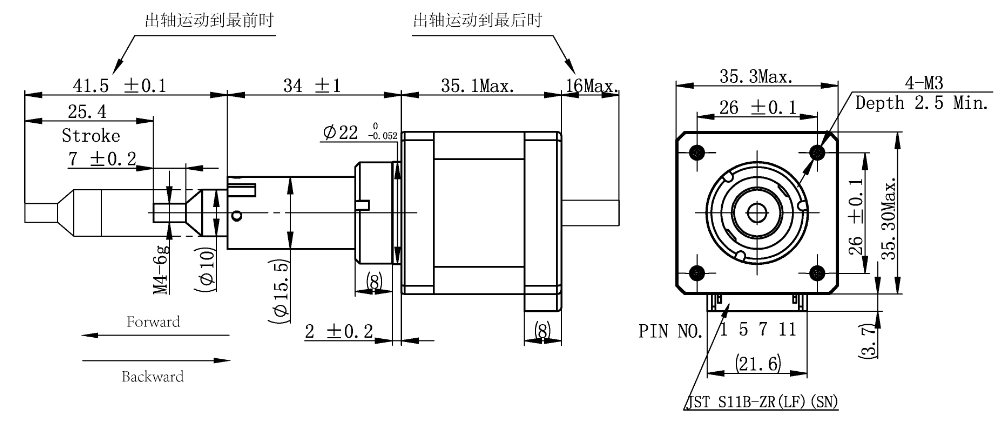

系统尺寸图
![35mm推杆式直线步进电机的尺寸图 35mm推杆式直线步进电机的尺寸图](https://s3.moons.com.cn/staticpic/images/cn070100303.png)
2D尺寸图
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
LC143S-E06008-25-S-050 2D尺寸图 | 266 | ||
LC143S-E06008-25-S-100 2D尺寸图 | 265 | ||
LC143S-E06008-25-S-150 2D尺寸图 | 266 | ||
LC143S-E06063-25-S-100 2D尺寸图 | 265 | ||
LC143S-E06063-25-S-150 2D尺寸图 | 266 | ||
LC143S-E06127-25-S-150 2D尺寸图 | 266 | ||
LC143S-E06063-25-S-050 2D尺寸图 | 266 | ||
LC143S-E06127-25-S-050 2D尺寸图 | 266 | ||
LC143S-E06127-25-S-100 2D尺寸图 | 266 |
3D模型
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
LC143S-E06008-25-S-050 3D尺寸图 | STEP | 808 | |
LC143S-E06008-25-S-100 3D尺寸图 | STEP | 808 | |
LC143S-E06008-25-S-150 3D尺寸图 | STEP | 808 | |
LC143S-E06063-25-S-050 3D尺寸图 | STEP | 808 | |
LC143S-E06063-25-S-100 3D尺寸图 | STEP | 808 | |
LC143S-E06063-25-S-150 3D尺寸图 | STEP | 808 | |
LC143S-E06127-25-S-050 3D尺寸图 | STEP | 808 | |
LC143S-E06127-25-S-150 3D尺寸图 | STEP | 808 | |
LC143S-E06127-25-S-100 3D尺寸图 | STEP | 808 |
目录册
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
自动化行业新产品样本 | 11491 | ||
鸣志直线产品综合选型手册 | 22642 |
按产品类型筛选
所有产品驱动器

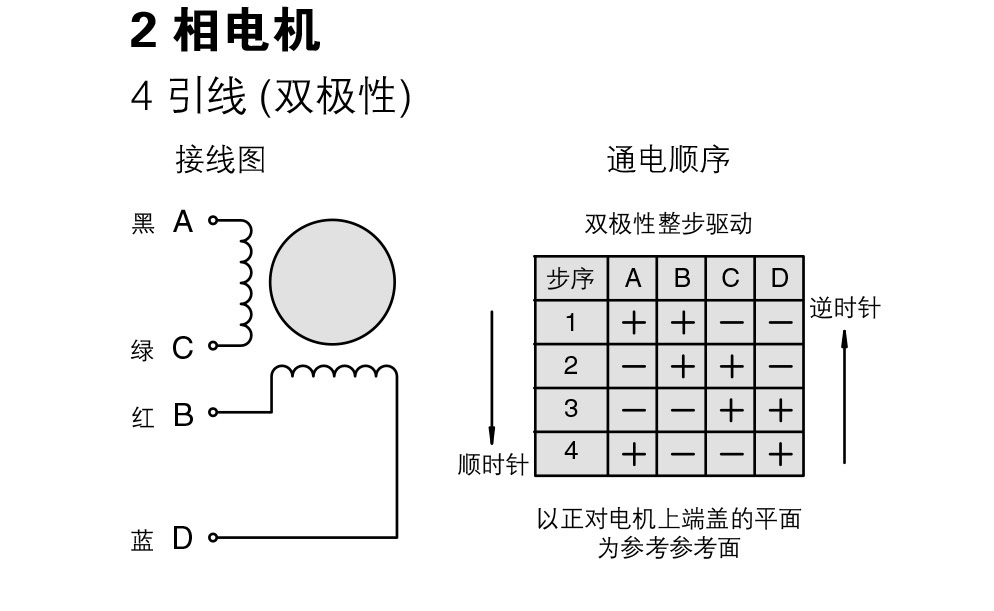

电机接线图和励磁原理图
![直线步进电机的电机接线图和励磁原理图 直线步进电机的电机接线图和励磁原理图](https://s3.moons.com.cn/staticpic/images/jiexiantu.png)
