负载惯量比的重要性及如何计算与设定

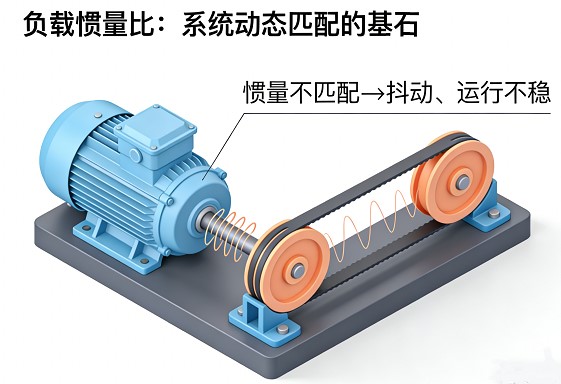

在运动控制系统的设计与调试过程中，负载惯量比（Load Inertia Ratio）是一个基础且关键的核心参数。它直接影响系统的响应速度、定位精度、稳定性和可靠性。无论是高精度的半导体设备，还是普通自动化产线，负载惯量比的合理匹配都是系统实现设计性能的前提条件。
一、负载惯量比的作用分析
负载惯量比（R = JL / JM）定义为负载总转动惯量（JL）折算至电机轴后的值与电机转子转动惯量（JM）的比值。其影响主要体现在以下三个方面：
1.1 物理特性：系统惯性匹配关系
负载惯量比反映了负载惯性相对于电机驱动能力的比例关系。惯量比过大时，系统加速能力下降，减速过程中易因惯性作用产生超调和振荡，从而影响定位精度和动态稳定性。
1.2 控制特性：增益设定约束
现代伺服电机和步进驱动器通过多环控制实现精确运动，各环路增益与负载惯量比存在明确的数学关系：速度环带宽：理想情况下与√(1/R)成正比；系统自然频率：决定系统稳定响应的频率上限；增益调整范围：R值越大，可稳定工作的增益范围越小，调试难度增加。在缺乏准确惯量比的情况下，自动整定结果的不确定性较高，参数往往需要通过反复调整获得。
1.3 性能预测：系统动态能力评估
负载惯量比可用于定量评估系统关键性能指标。加速能力：结合电机峰值扭矩和总惯量，可精确计算最大角加速度；发热估算：频繁启停时，惯量比会影响电机的RMS电流及温升水平；寿命预估：高惯量比会对传动部件形成冲击，影响机械寿命；跟随误差：在轮廓加工中，惯量比决定系统跟踪复杂轨迹的能力。
二、如何计算负载惯量？
2.1 负载惯量的核心公式
R = JL / JM
JL：所有运动部件折算到电机轴的总转动惯量（kg•m²）；JM：电机转子的转动惯量（kg•m²）。转动惯量用于表征物体对角加速度的抗拒能力，其数值与质量分布半径的平方成正比。
2.2 常见负载的惯量计算模型
| 负载类型 | 转动惯量公式 | 工程要点 |
| 实心圆柱体（绕中心轴） | J = (1/8) × m × D² 或 J = (1/2) × m × R² |
直径影响平方级 |
| 直线运动负载（丝杠驱动） | J = m × [P/(2π)]² | 导程P 越小，等效惯量越小 |
| 经过减速机构 | JL' = JL / i² | 减速比的效应： i 增大2倍，等效惯量减小4倍 |
黄金法则：所有负载惯量须统一折算到电机输出轴上计算。
三、伺服系统与步进系统的负载惯量比选型范围
3.1 伺服系统推荐范围
伺服系统凭借闭环控制和先进算法，对惯量比的容忍度相对较高，但不同应用场景仍有明确的最佳范围。现代伺服驱动器通过自适应控制和谐振抑制等算法，可在惯量比 30–50 条件下运行，但系统带宽下降，参数整定难度增加。
| 应用场景 | 推荐负载惯量比 | 性能侧重点 | 典型设备 |
| 超高动态响应 | 1:1 ~ 3:1 | 纳米级定位、无超调、无振动 | 半导体设备、精密测量仪器 |
| 高精度定位 | ≤5:1 | 快速响应、高轨迹精度 | 数控机床、工业机器人、贴片机 |
| 普通工业应用 | 5:1 ~ 10:1 | 稳定运行、良好性价比 | 包装机械、通用自动化设备 |
| 低动态应用 | 10:1 ~ 30:1 | 平稳运行、大负载能力 | 大型转盘、重型机械、输送设备 |
| 极限情况 | 可达50:1~100:1 | 点到点控制、长加减速时间 | 特殊重载设备 |
3.2 步进系统推荐范围
步进电机为开环控制，对惯量比更为敏感，通常建议控制在1–3。受矩频特性影响，转速升高时输出力矩显著下降，因此在高速应用中需进一步降低惯量比以保证运行稳定性。
| 步进电机类型 | 推荐负载惯量比 | 关键限制 | 适用场景 |
| 开环步进电机 | ≤3:1 ~ 5:1 | 超过易丢步、堵转 | 低速启停、低成本定位 |
| 闭环步进电机 | ≤10:1 ~ 30:1 | 带编码器反馈，性能提升 | 中速、需一定精度的场合 |
| 高速运行 | ≤3:1 | 高速时力矩衰减严重 | 转速>1000r/min的应用 |
3.3 伺服与步进的关键差异对比
选型原则：伺服系统适用于对动态响应和定位精度要求较高的场合；步进系统适用于低速、负载稳定且对成本敏感的应用。
| 特性 | 伺服系统 | 步进系统 |
| 控制方式 | 闭环反馈控制 | 开环（或半闭环）控制 |
| 惯量比容忍度 | 较高（可达30:1以上） | 较低（通常≤10:1） |
| 过载能力 | 强，有过载保护 | 弱，易丢步、堵转 |
| 高速性能 | 优异，全速域稳定 | 高速时力矩衰减明显 |
| 调试复杂度 | 较高，参数多 | 较低，参数简单 |
| 成本 | 较高 | 较低 |
四、如何设定与优化负载惯量比？
4.1 设计阶段优化
优化减速比是有效且成本低的调整手段，惯量按传动比平方折算。例如：原系统R=20，将减速比从5提高至7，则Rnew = 20 × (5/7)² ≈ 10.2，同时需校核输出转速与扭矩；电机选型方面，伺服电机在满足扭矩和转速条件下可选用更大转子惯量型号，步进电机可通过增大机座号提高等效惯量；结构轻量化优化包括减小旋转半径、采用低密度材料及中空结构，以降低系统总惯量。
4.2 调试阶段优化
在机械结构确定后，可通过控制参数进行补偿：利用驱动器在线惯量辨识获取实际惯量比，实测值通常较理论计算值偏大（约 10–30%）；伺服系统可通过提高速度环增益并引入加速度前馈改善动态性能，步进系统调节空间较小，主要依赖机械匹配；针对惯量不匹配引起的振动问题，可采用陷波滤波器抑制机械谐振，或通过低通滤波器平滑指令，但需考虑由此引入的相位延迟。
4.3 过高惯量比的解决方案
| 问题现象 | 可能原因 | 解决方案 |
| 响应慢、跟随误差大 | 惯量比过大 | 1. 增加减速比 2. 换用更大惯量电机 3. 启用加速度前馈 |
| 抖动、振荡 | 惯量比过小或机械谐振 | 1. 降低增益 2. 启用陷波滤波器 3. 检查机械刚性 |
| 丢步、堵转（步进） | 惯量比超限 | 1. 必须增加减速比 2. 换用更大机座号电机 3. 考虑改用闭环步进或伺服 |
五、工程实践中的黄金法则
5.1 伺服系统设计准则
• 高动态应用（定位时间< 0.1s）：惯量比控制在3:1以内
• 普通精度应用：惯量比控制在5:1~10:1
• 重载低速应用：惯量比可放宽至20:1~30:1，但需延长加减速时间
• 刚性系统（直驱、高刚性连接）：可接受更高惯量比
• 柔性系统（皮带、长轴）：必须严格控制惯量比
5.2 步进系统设计准则
• 开环步进：严格控制在5:1以内，理想值为3:1
• 闭环步进：可放宽至10:1~20:1
• 高速应用（>500r/min）：需更保守，建议≤3:1
• 垂直轴应用：需额外考虑重力负载，惯量比应更小
5.3 选型流程总结
• 计算负载惯量：准确计算所有运动部件折算到电机轴的惯量
• 初选电机：基于扭矩、转速需求初选电机型号
• 计算惯量比：R = JL / JM
• 评估匹配性：伺服：R≤10可接受，R≤5为佳；步进：R≤5可接受，R≤3为佳
• 调整优化：如不满足，调整减速比或重新选型
• 最终验证：校核扭矩、转速、功率是否满足
惯量比设计与优化贯穿机械设计、电机选型及控制调试全流程，是系统性能、稳定性、成本与调试复杂度的平衡结果，无固定唯一值。
