PVT 模式下驱动器点到点三阶插补原理

  PVT模式下驱动器点到点三阶插补原理是一种用于实现高精度、平滑运动的轨迹规划方法。要理解该方法，首先需要明确驱动器在 PVT 模式下进行点到点三阶插补时所涉及的几个核心概念。

  驱动器通常指伺服驱动器或步进驱动器，是实现电机运动控制的核心部件，负责根据给定指令精确控制电机的位置、速度和加速度。

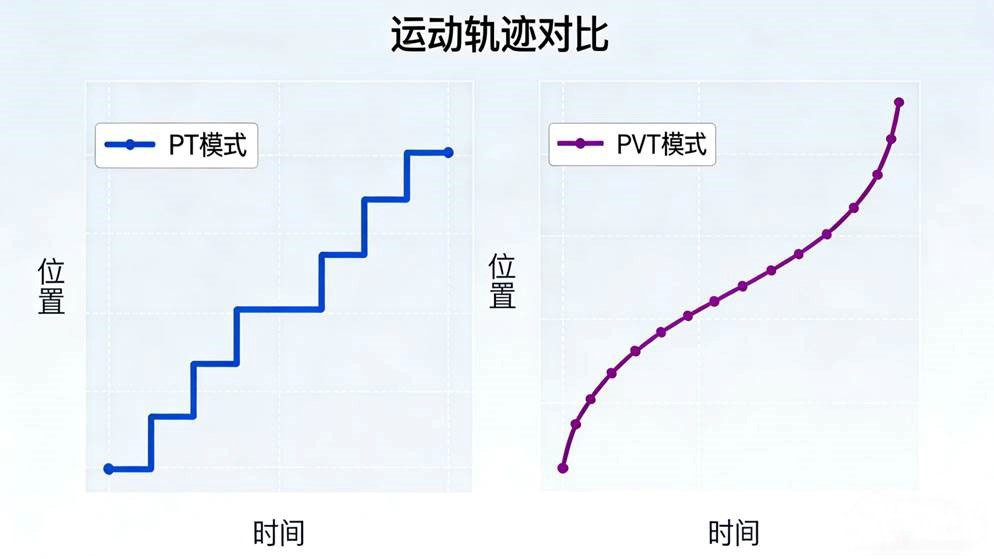

  PVT模式由位置（Position）、速度（Velocity）和时间（Time）三部分组成：

  P（Position，位置）：指运动过程中，在某一时刻目标对象（如机械臂末端或工作台）应到达的绝对位置坐标；

  V（Velocity，速度）：指该时刻对应的瞬时运动速度；

  T（Time，时间）：指达到该“位置—速度”状态点的绝对时间戳。

  从本质上看，PVT 是一种轨迹预规划控制模式。用户无需关心电机内部具体的加速或减速过程，只需向驱动器提供一组在未来特定时间点所期望达到的位置和速度，即一系列“路标点”。驱动器会基于这些PVT点自动计算出连续、平滑的运动轨迹，并控制电机严格按照该轨迹运行。

  点到点运动是指运动任务从一个起始位置（Point A）直接运动到一个目标位置（Point B），通常不要求中途经过指定路径点。

  三阶插补则是轨迹生成的关键方法。插补是指在已知的离散PVT路标点之间，利用数学模型生成连续、光滑轨迹的过程，即构建位置、速度和加速度随时间变化的函数关系。“阶”表示用于插值的数学函数的最高次数。在三阶插补中，通常采用三次多项式对位置进行插值。不同阶次插补的运动特性如下：

  一阶插补（线性）：位置是时间的一次函数，速度恒定，加速度为零，启停时冲击较大；

  二阶插补（抛物线）：位置是时间的二次函数，速度线性变化，加速度为常数，但在运动开始和结束时加速度存在突变，加加速度（Jerk）趋于无穷大，平滑性仍然不足；

  三阶插补（立方）：位置是时间的三次函数，此时速度为二次函数，加速度为一次函数，加加速度为恒定值。

  核心优势在于，三阶插补能够保证轨迹在位置和速度层面连续，同时加速度变化平滑、无突变。这种特性可显著降低机械振动与冲击，提高运动控制精度，并有助于延长机械系统和驱动设备的使用寿命。

  将上述概念综合起来理解，“PVT模式下的点到点三阶插补”可描述为如下含义与实现过程。

  运动目标是控制设备从起始位置P_start平滑运动至目标位置P_end，并在整个过程中保证运动的连续性与平滑性。操作流程主要包括以下几个步骤：

  首先是PVT点的规划。尽管该运动属于点到点运动，但为了实现三阶平滑轨迹，至少需要提供两个PVT点，即起点和终点。在路径更复杂或对运动特性有更高要求的情况下，也可以插入额外的中间PVT点。

  • 起点PVT点：时间 T = T₀，位置 P = P_start，速度 V = 0（通常假设系统从静止状态开始）；

  • 终点PVT点：时间 T = T₀ + T_total ，位置 P = P_end，速度V = 0（通常假设在终点完全停止）。

  随后，驱动器执行三阶插补运算。驱动器在接收到上述PVT点后，会自动计算一条唯一的三次多项式轨迹曲线。该曲线必须严格通过起点和终点，并同时满足两点处给定的位置和速度约束。从数学角度来看，这两个PVT点提供了四个约束条件（起点位置、起点速度、终点位置、终点速度），恰好可用于求解一个包含四个系数的三次多项式：

  最后，生成并执行平滑运动轨迹。驱动器依据求解得到的P(t) 函数，在T₀到 T₀ + T_total的整个运动时间内，于每一个控制周期实时计算当前时刻的目标位置，并据此控制电机进行跟随运动。由位置函数推导得到的速度曲线V(t) 为抛物线形式，加速度曲线A(t) 为线性变化，加加速度保持恒定，从而确保整个运动过程连续、平滑且无冲击。

  在点到点运动控制中，S 曲线加减速也是一种被广泛采用的平滑运动方式。从最终运动效果来看，S 曲线与 PVT 模式下的三阶插补都能够生成连续、平滑的速度曲线，在抑制冲击和振动方面表现相近。然而，两者在设计思路和实现层级上存在明显差异。

  S 曲线模式属于参数化的运动规划方式。用户通常只需设定总位移、最大速度、最大加速度以及最大加加速度（Jerk）等运动学约束参数。驱动器内部的运动规划算法会基于这些约束条件，自动生成一条标准的 S 型速度曲线（可为对称或非对称形式），再通过对速度曲线进行积分得到对应的位置指令。在这一模式下，用户并不直接参与时间轴上具体速度或位置点的定义，轨迹形状主要由驱动器的内部算法决定。

  PVT 模式则是一种更偏向轨迹显式描述的控制方式。用户通过给定一组明确的“时间—位置—速度”点，直接勾勒出运动轨迹的骨架。驱动器的角色是依据这些离散点，采用数学插补方法（如三阶多项式）将其连接成连续、平滑的轨迹曲线。由于轨迹由用户显式定义，PVT 模式在灵活性方面具有明显优势，能够方便地实现非对称运动、多段速度规划以及形状更为复杂的轨迹，而不仅局限于标准的点到点 S 型加减速运动。

  综上所述，“PVT 模式下驱动器点到点三阶插补原理”是指：用户通过向驱动器提供起点和终点（或必要时的若干中间点）的“时间—位置—速度”信息，由驱动器基于这些约束条件，采用三次多项式插补算法，自动计算并生成一条在位置和速度上连续、且加速度平滑变化的理想运动轨迹。驱动器再依据该轨迹对电机进行精确控制，使其严格按照规划轨迹运行，从而实现设备在两个位置点之间的高速、平稳且无冲击运动。

  由于该方法在运动平滑性、轨迹可控性和执行精度方面具有显著优势，PVT 模式下的点到点三阶插补已成为高端自动化装备中的重要运动控制手段，广泛应用于半导体封装设备、精密机床以及工业机器人等对运动性能要求极高的应用场景中。
