伺服电机的工作原理

  在当代工业和自动化系统中，伺服电机以其卓越的控制性能和高精度定位能力，已成为机器人、数控机床、电子制造设备及自动化生产线的重要执行部件。与普通电机相比，伺服电机不仅能够输出动力，还能精确控制位置、速度和扭矩，以满足复杂运动控制系统对精度、响应速度和稳定性的需求。那么，伺服电机究竟是如何实现精准控制的？其工作原理又是什么？本文将从工作原理、控制机制、分类方式以及应用领域等方面进行介绍。

  伺服电机本质上是一种采用闭环控制方式运行的电机系统。一个完整的伺服系统通常由控制器、驱动器、伺服电机和反馈装置（通常为编码器）组成。其中，控制器负责发送目标指令，驱动器负责执行控制算法并向电机提供驱动电流，伺服电机负责输出机械运动，而编码器则持续反馈电机的实际运行状态。

  当控制器发出位置、速度或扭矩指令后，驱动器会根据目标要求向电机绕组输出对应的三相电流，在定子内部形成旋转磁场。该磁场与转子上的永磁体相互作用，产生电磁转矩，从而驱动转子旋转并带动负载运动。

  在电机运行过程中，安装于电机尾部的编码器会持续检测转子的实际位置、速度和方向信息，并将这些数据实时反馈给驱动器。驱动器不断比较目标值与反馈值之间的差异，并自动调整输出电流、电压和相位参数，使电机的实际运动状态始终接近设定目标。

  整个反馈、比较和修正过程会以毫秒级甚至微秒级的周期持续进行，直至系统误差被控制在允许范围以内。正是通过这种持续不断的闭环调节机制，伺服系统能够实现高精度的位置控制、稳定的速度控制以及准确的扭矩控制。

  伺服电机之所以能够实现远高于普通电机的控制精度，主要得益于高分辨率反馈装置和多层闭环控制结构的共同作用。其中，编码器是伺服系统重要的反馈元件之一。编码器通常采用光电式或磁电式原理，能够将转子的角位移转换为数字信号，并实时传输给驱动器。编码器的分辨率越高，系统能够识别的位置变化越细微。现代伺服系统普遍采用17位、23位甚至更高分辨率的绝对值编码器，使电机能够实现精确的位置检测和运动控制。

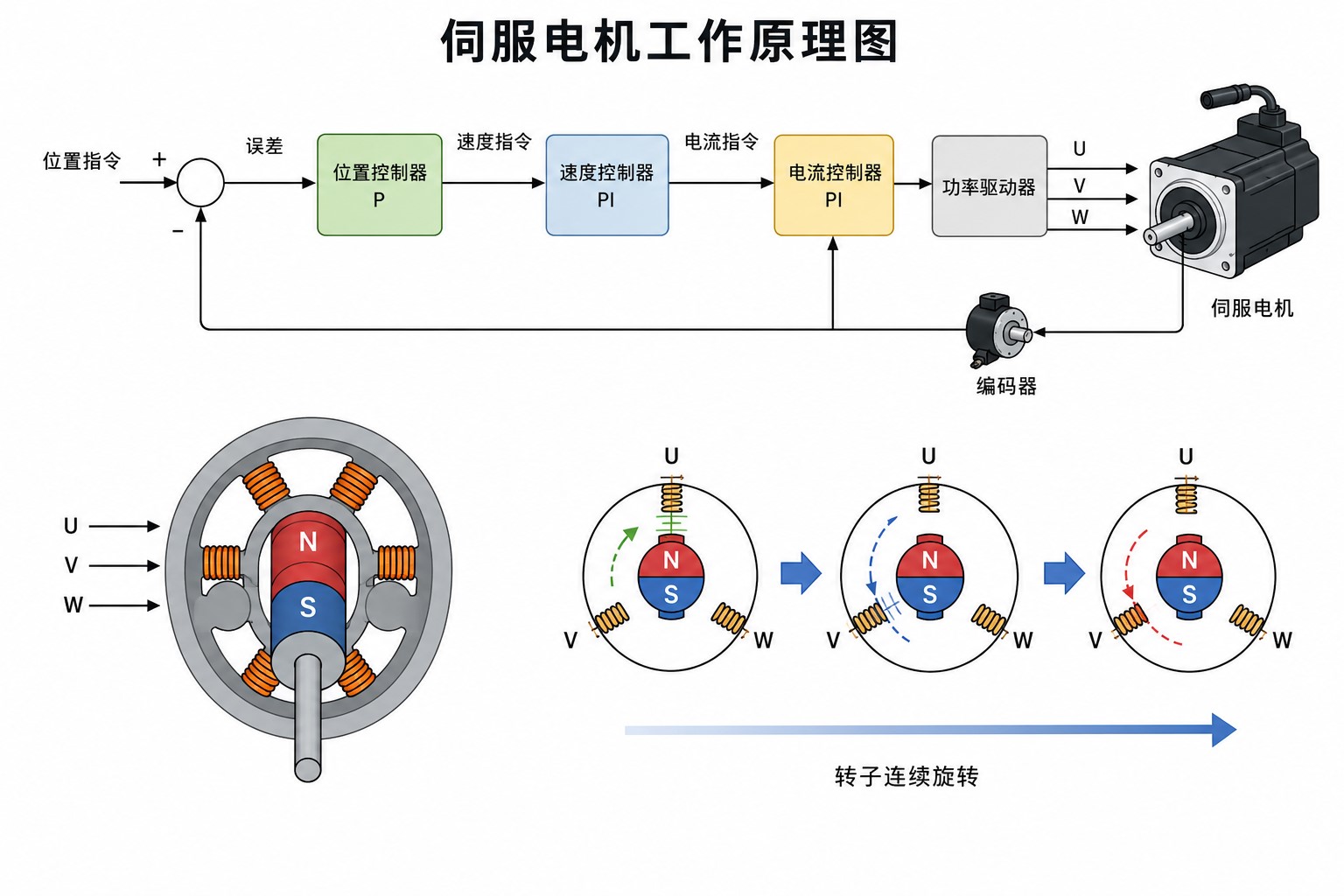

  除了高精度反馈装置之外，伺服系统内部通常还采用电流环、速度环和位置环三层闭环控制结构。电流环位于最内层，主要负责控制电机输出转矩，其响应速度最快；速度环位于中间层，通过比较实际转速与目标转速之间的差异来调整转矩输出；位置环位于最外层，通过比较实际位置与目标位置之间的误差来生成速度指令，从而实现精准定位。

  这三个控制环层层嵌套、协同工作，使伺服系统既能够快速响应外部指令，又能够持续修正运行误差，在动态性能和定位精度之间取得良好的平衡。因此，相较于普通电机或开环控制系统，伺服电机能够在复杂工况下依然保持稳定、准确的运动表现。

  根据不同的应用需求，伺服驱动器通常提供位置控制、速度控制和扭矩控制三种基本模式。

  位置控制模式以精确定位为目标，驱动器根据接收到的位置指令控制电机运动到指定位置，并保持目标位置不变。这种模式广泛应用于工业机器人、数控机床、电子装配设备以及各种自动化定位平台。

  速度控制模式以维持设定转速为目标，通过实时调整输出转矩来保证电机在负载变化时仍能保持稳定转速，因此常用于机床主轴、输送设备以及离心设备等场景。

  扭矩控制模式则以输出恒定扭矩为目标，通过控制电流大小来实现对输出力矩的精确管理。这种模式常见于张力控制系统、压装设备、卷绕设备以及其他需要精确控制作用力的应用场景。

  在现代伺服系统中，这三种控制模式通常可以通过参数进行切换，部分高性能驱动器甚至能够实现多种控制策略的组合应用，以满足复杂运动控制需求。

  根据驱动电源类型的不同，伺服电机主要分为直流伺服电机和交流伺服电机两大类。

  直流伺服电机又可分为有刷和无刷两种形式。有刷直流伺服电机通过电刷和换向器实现电流换向，具有结构简单、控制方便和启动转矩较大的特点，但电刷会产生磨损，需要定期维护。无刷直流伺服电机则采用电子换向方式代替机械换向结构，不仅运行更加平稳，而且具有寿命长、维护需求低以及可靠性高等优点，因此在现代设备中得到越来越广泛的应用。

  交流伺服电机目前已成为工业自动化领域的主流选择，其中永磁同步交流伺服电机应用广泛。该类电机采用永磁体转子结构，具有响应速度快、运行效率高、转矩脉动小以及控制精度高等特点，能够满足机器人、数控机床以及高端自动化装备对于运动控制性能的要求。随着控制算法和驱动技术的不断发展，交流伺服电机已经逐渐成为现代运动控制系统的重要组成部分。

  在工业自动化领域，伺服电机经常与步进电机、变频电机以及牵引电机等产品共同出现。虽然这些电机都能够实现动力输出，但其设计目标和控制方式存在明显差异。

  需要说明的是，部分步进电机和变频电机也可以通过增加编码器实现闭环控制，但伺服电机从设计之初便围绕闭环控制进行优化，其驱动器、反馈装置和控制算法均以高动态响应和高精度控制为目标，因此在运动控制性能方面具有明显优势。

  凭借高精度、高响应速度和优异的动态性能，伺服电机已经成为现代运动控制系统中重要的执行元件之一，并广泛应用于各类自动化设备和智能制造场景。在工业机器人领域，伺服电机负责驱动各个关节运动，实现多轴联动和精确轨迹控制；在数控机床中，伺服系统承担进给轴驱动、刀具交换以及精密加工定位等关键任务；在电子制造行业，贴片机、固晶机和AOI检测设备等高精度装备同样依赖伺服系统实现高速、高精度运动控制。

  随着新能源产业的发展，锂电池卷绕设备、光伏组件生产设备等也大量采用伺服电机作为核心驱动单元。在包装、印刷、医疗器械以及半导体设备等领域，伺服系统同样发挥着重要作用。近年来，随着具身智能和人形机器人技术的快速发展，伺服电机更成为机器人关节模组中的关键动力来源，对系统的运动性能和控制精度起着决定性作用。
