    步进电机、高精度、高效率、高可靠性、步进角度: 0.9°、NEMA17、42x42mm
    ● 高精度
    ● 高效率
    ● 更平滑
    ● 更可靠
    ● 配套产品：线束，柔性联轴器，减震垫
    品牌: MOONS'
    价格(未税): CNY  225.0  -  269.0  EA

    * 订单金额满100元免运费

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
       描述与特性

    产品特点

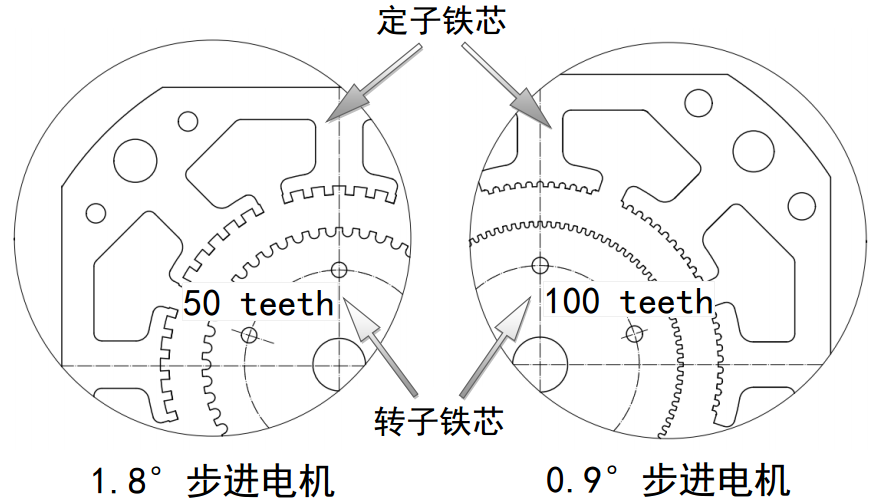

    更高的分辨率

    1.8°步进电机的转子冲片齿槽数是50齿，将转子冲片齿槽数翻倍，在转子冲片齿槽数达到100齿时，步进电机步距角变为0.9°，相比于1.8°步进电机，0.9°步进电机步距角更小，精细度更高，定位更精准。
    NEMA 17 高精度混合式步进电机

    避开振动区、运行更稳定且无噪音

    相比于1.8°步进电机，选用0.9°步进电机时，电机的工作频率翻倍，可以合理配置，使电机的工作频率不落在振动范围内，从而避开振动区，能使电机运行更加平稳、噪音更小。

    数据表



    技术参数

    相数 2
    步数/每圈 400
    步距角 0.9°
    步距角精度 ±5%
    绝缘等级 B, 130℃
    绝缘电阻 100 MegOhms
    轴向负载(1000RPM情况下20,000小时 ) 25N (5.6 Lbs.) 推力
    65 N (15 Lbs.) 拉力
    径向负载(1000RPM情况下20,000小时 ) 30 N (6.5 Lbs.) 作用点在扁丝中点
    运行温度 -20℃~50℃
    IP 等级 IP 40
    认证 RoHS

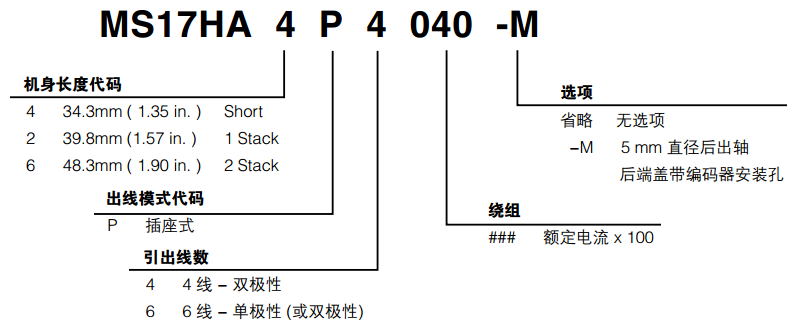

    系列命名规则

    MS17HA-4线双极性

    电机
    长度     		电机型号 力矩曲线 电机
    接口     		额定
    电流     		静力矩 绕组参数
    电阻电感     		定位力矩 转子惯量 电机重量
    单出轴 P：插座
    L：引线     		Amps
    (mounted)    		 Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    34.3 mm
    (1.35 in.)     		MS17HA4P4040 P 0.4 0.2535 3071 121.7 380.21 0.230.51
    MS17HA4P4100 P 1 0.2535 4.310.5
    MS17HA4P4100-M P 1 0.2535 4.310.5
    MS17HA4P4150 P 1.5 0.2434 1.714.1
    MS17HA4P4150-M P 1.5 0.2434 1.714.1
    MS17HA4P4200 P 2 0.2535 1.112.5
    39.8 mm
    (1.57 in.)
    1 Stack     		MS17HA2P4040 P 0.4 0.3955 2470 162.3 570.31 0.290.64
    MS17HA2P4100 P 1 0.3955 3.911.2
    MS17HA2P4100-M P 1 0.3955 3.911.2
    MS17HA2P4150 P 1.5 0.457 1.985.4
    MS17HA2P4150-M P 1.5 0.457 1.985.4
    MS17HA2P4200 P 2 0.3955 1.052.8
    48.3 mm
    (1.9 in.)
    2 Stack     		MS17HA6P4050 P 0.5 0.5578 2474 253.5 820.45 0.3510.77
    MS17HA6P4100 P 1 0.5375 4.916
    MS17HA6P4100-M P 1 0.5375 4.916
    MS17HA6P4150 P 1.5 0.5274 2.26.8
    MS17HA6P4150-M P 1.5 0.5274 2.26.8
    MS17HA6P4200 P 2 0.5375 1.314

    MS17HA-6线单极性

    电机
    长度     		电机型号 力矩曲线 电机
    接口     		额定
    电流     		静力矩 绕组参数
    电阻电感     		定位力矩 转子惯量 电机重量
    单出轴 P：插座
    L：引线     		Amps
    (mounted)    		 Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    34.3 mm
    (1.35 in.)
    		 MS17HA4P6038 P 0.38 0.228 3138 121.7 380.21 0.230.51
    MS17HA4P6085 P 0.85 0.1927 5.16.2
    MS17HA4P6120 P 1.2 0.228 2.93.6
    39.8 mm
    (1.57 in.)
    1 Stack     		MS17HA2P6040 P 0.4 0.3245 2839 162.3 570.31 0.290.64
    MS17HA2P6085 P 0.85 0.3245 68.3
    MS17HA2P6130 P 1.3 0.3245 2.53.5
    48.3 mm
    (1.9 in.)
    2 Stack
    		 MS17HA6P6040 P 0.4 0.4158 2945 253.5 820.45 0.3510.77
    MS17HA6P6080 P 0.8 0.4158 7.611.9
    MS17HA6P6130 P 1.3 0.4361 3.25
    MS17HA6P6200 P 2 0.4259 1.31.94

    比较 型号名称 价格(未税) 立即购买
    MS17HA4P4040 ¥225.00
    MS17HA4P4100 ¥225.00
    MS17HA4P4100-M ¥236.00
    MS17HA4P4150 ¥225.00
    MS17HA4P4150-M ¥236.00
    MS17HA4P4200 ¥225.00
    MS17HA2P4040 ¥230.00
    MS17HA2P4100 ¥230.00
    MS17HA2P4100-M ¥241.00
    MS17HA2P4150 ¥230.00
    MS17HA2P4150-M ¥241.00
    MS17HA2P4200 ¥230.00
    MS17HA6P4050 ¥258.00
    MS17HA6P4100 ¥258.00
    MS17HA6P4100-M ¥269.00
    MS17HA6P4150 ¥258.00
    MS17HA6P4150-M ¥269.00
    MS17HA6P4200 ¥258.00

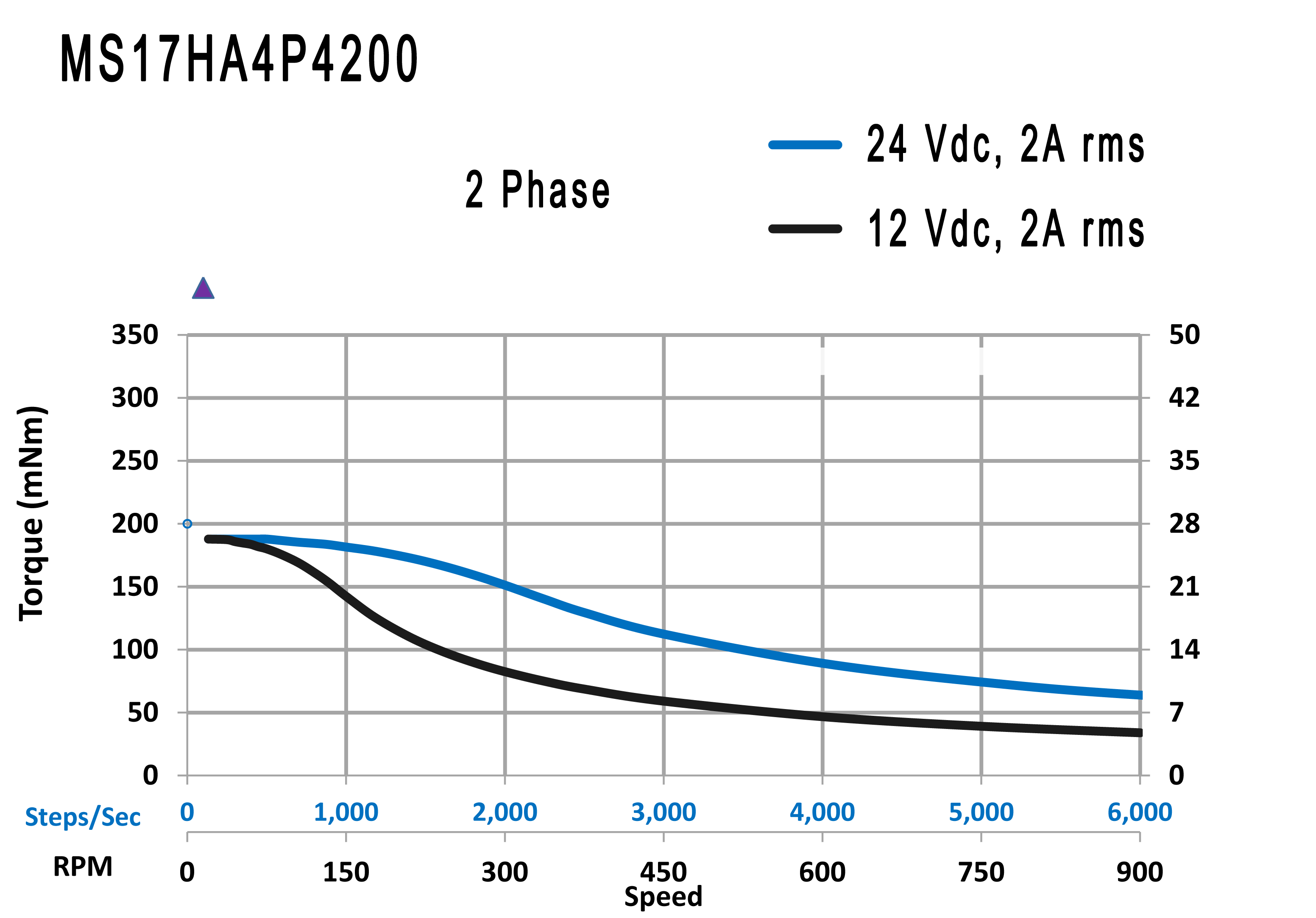

       力矩曲线

    ►力矩曲线图

    ■ MS17HA4-双极性
    ■ MS17HA2-双极性
    ■ MS17HA6-双极性

    ■ MS17HA4-单极性
    ■ MS17HA2-单极性

    ■ MS17HA6-单极性

    机械尺寸

    ►尺寸图

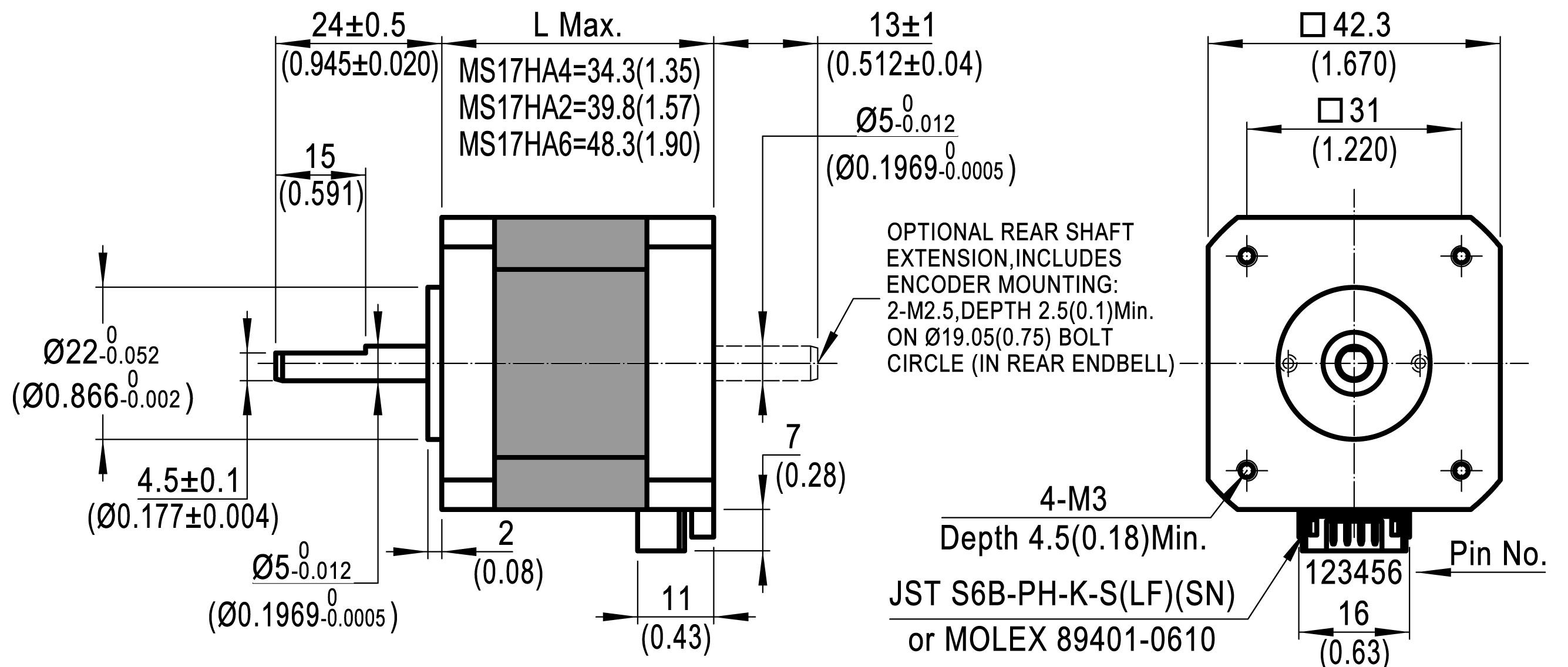

    ■ 电机尺寸: mm(in)
    NEMA 17 高精度混合式步进电机尺寸

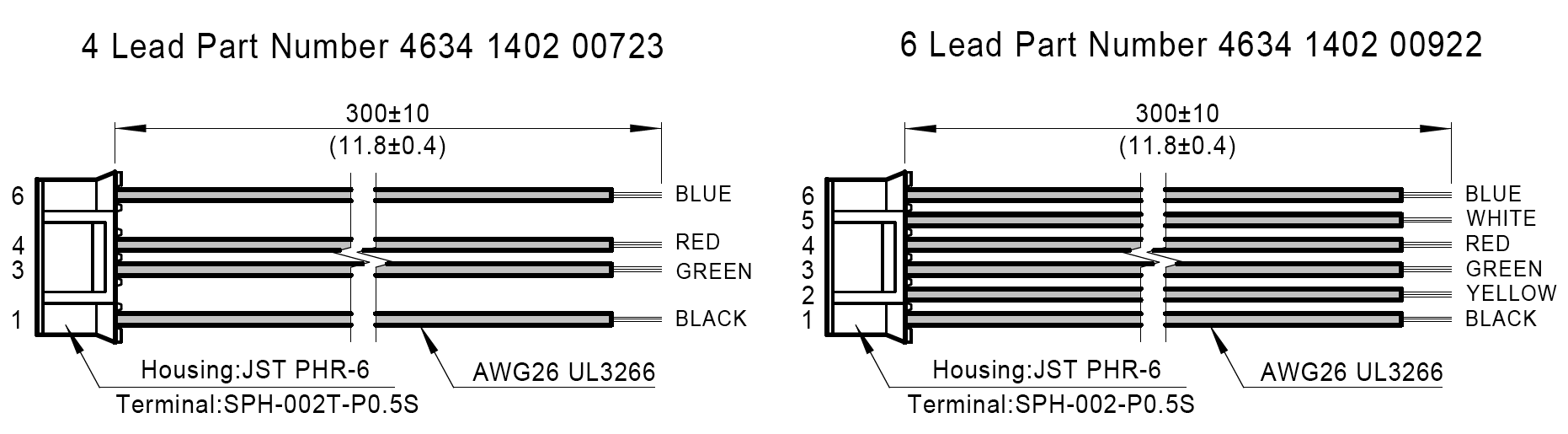

    ■ 带引线的连接器(单独购买) 尺寸: mm(in)
     带引线的连接器(单独购买) 尺寸

    技术文档
    2D尺寸图
    3D模型
    标题 文件类型 大小(KB) 下载
    MS17HA4P_3D模型.STEP STEP 871
    MS17HA2P_3D模型.STEP STEP 849
    MS17HA6P_3D模型.STEP STEP 849
    4611110027529.stp STEP 6084
    4611110027530.stp STEP 6084
    4611110027533.stp STEP 7790
    4611110027531.stp STEP 6228
    4611110027532.stp STEP 6228
    4611110027534.stp STEP 7790
    目录册
    标题 文件类型 大小(KB) 下载
    混合式步进电机样本.pdf PDF 37705
