NEMA 23 力矩增强型混合式步进电机-1
  • NEMA 23 力矩增强型混合式步进电机-1
  • NEMA 23 力矩增强型混合式步进电机-2
  • NEMA 23 力矩增强型混合式步进电机-3
    • NEMA 23 力矩增强型混合式步进电机-1

    • NEMA 23 力矩增强型混合式步进电机

    步进电机、大力矩、高效率、高精度、步进角度: 1.8°、NEMA23、56.4x 56.4mm
    ● 大力矩
    ● 高效率、高精度
    ● 搭配产品：线束，减震垫
    品牌: MOONS'
    价格(未税): CNY  597.0  -  959.0  EA

    * 订单金额满100元免运费
    * 劳动节假期（5月1日至5月5日）之间的线上订单发货，我们将在假期结束后的第一个工作日（5月6日）进行安排，由此给您带来的不便，我们深感抱歉，敬请您的谅解！

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多
       描述与特性

    特征与概要

    力矩增强技术

    MOONS’大力矩步进电机使用的力矩增强技术可以使电机的输出力矩在全速度段内提升25%到40%。这项力矩增强技术是通过提高电机的效率实现的，而不需要提高输入驱动电压或输入电流。

    用途

    设备升级换代：将现有设备的电机直接切换成力矩增强型电机，可以使设备性能得到迅速提高，从而实现设备升级换代。因为电机外形尺寸、电机驱动条件和与电机配套的机械结构部件都保持不变，为客户带去诸多好处，包括：
    • 新品快速开发
    • 减少了工程开发成本
    • 容易实现量产
    • 减少了备品备件库存
    解决现有设备停转问题：
    设备偶然性停转的问题通常是由意想不到的现场使用条件引起的，如低温环境、多尘环境和客户使用不当等。选择力矩增强型电机是一个快速、有效的解决方案。
    在新设计方案中，可以突破驱动器或电源的限制：
    通常采用大驱动电流或者高电压电源，可以使电机获得更大的输出力矩。然而，在许多设计中，可以输出大电流的驱动器非常昂贵。同样，提升驱动电压可能也是不现实的，价格昂贵，或者因为安全原因根本不会被允许等。在如上这些情况下，选用力矩增强型电机将是极为有效、适合的解决方案。
    PL34HD Series PowerPlus Hybrid Stepper Motors Stepper motor, Ultra high torque, High efficiency, High accuracy, Step Angle: 1.8°, NEMA34, 85x 85mm

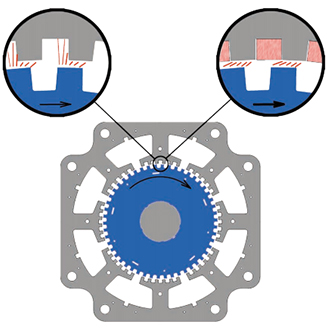

    常规电机设计

    常规设计中，定、转子 之间的磁通并不会全部 集中通过定子齿，从而 形成有效磁通（产生力 矩的磁通），有一部分 磁通会散落在定子齿外 （漏磁），这部分磁通 几乎不会产生有效力 矩。

    力矩增强型电机设计

    通过嵌在定子齿之间的 永磁体作用，会使常规 设计中散落在定子齿外 的磁通重新聚集到定子 齿上变为产生力矩有效 磁通，增加了额外力 矩。这个额外增加的力 矩是在相同输入功率下 实现的。

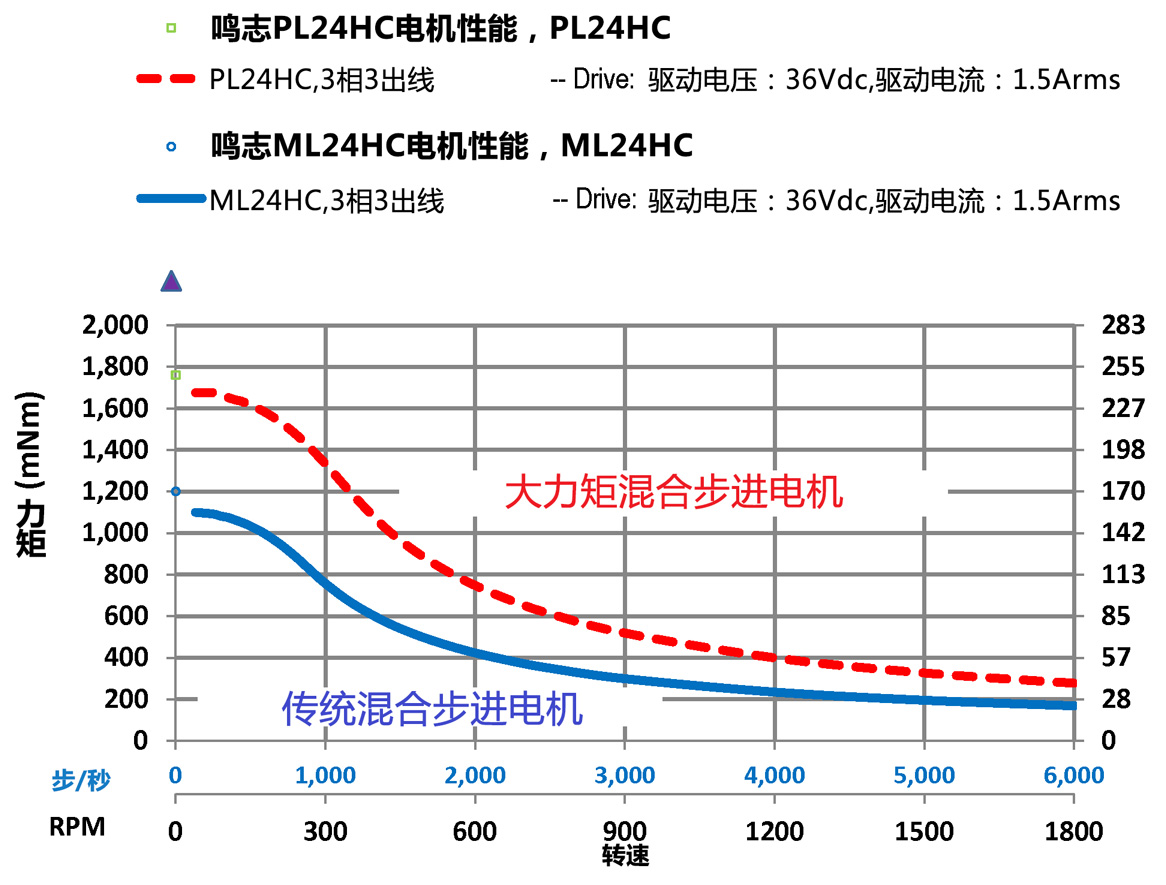

    力矩曲线

    NEMA 23 力矩增强型混合式步进电机力矩曲线

    数据表



    技术参数

    相数 2
    步数/每圈 200
    步距角 1.8°
    步距角精度 ±5%
    绝缘等级 B, 130℃
    绝缘电阻 100 MegOhms
    轴向负载(1000RPM情况下20,000小时 ) 40 N (9 Lbs.) 推力
    130 N (30 Lbs.) 拉力
    径向负载(1000RPM情况下20,000小时 ) 70 N (15.5 Lbs.) 作用点在扁丝中点
    运行温度 -20℃~50℃
    IP 等级 IP 40
    认证 UL Recognized File E465363, RoHS

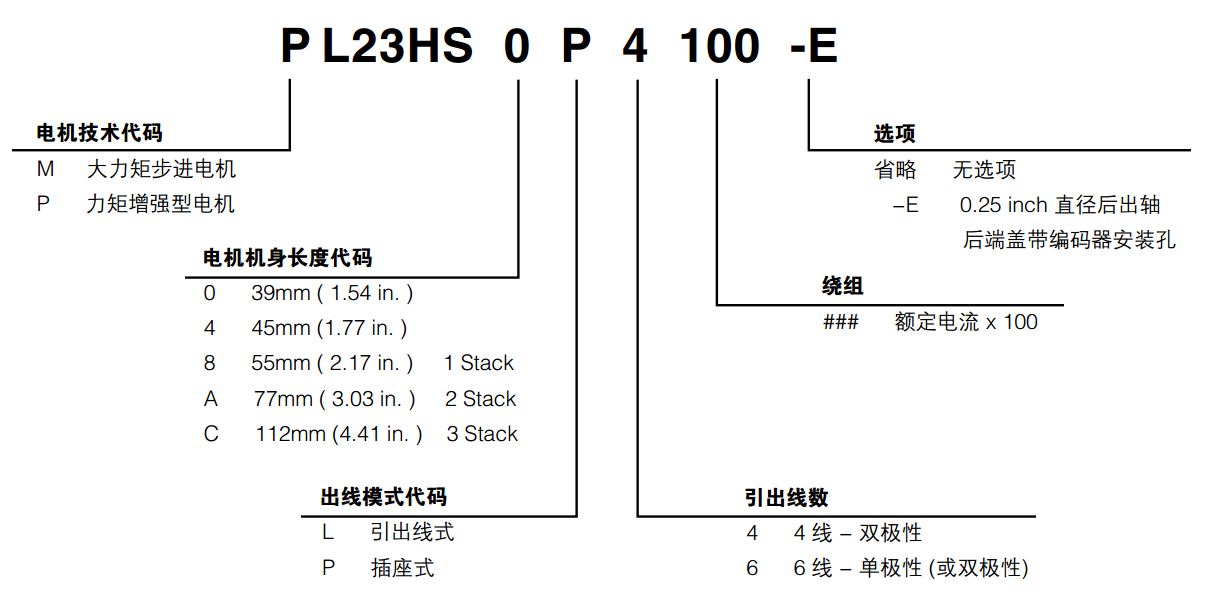

    系列命名规则

    PL23HS-力矩增强型-4线双极性

    电机
    长度     		电机型号 力矩曲线 电机
    接口     		额定
    电流     		静力矩 绕组参数
    电阻电感     		定位力矩 转子惯量 电机重量
    单出轴 P：插座
    L：引线     		Amps
    (mounted)    		 Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    55 mm
    (2.17 in.)
    1 Stack     		PL23HS8P4100 P 1 2.3330 7.626  10014 2151.4 0.65 1.4
    PL23HS8P4100-E P 1 2.3330 7.626
    PL23HS8P4150 P 1.5 2.2310 3.110.7
    PL23HS8P4150-E P 1.5 2.2310 3.110.7
    PL23HS8P4220 P 2.2 2.3330 1.65.4
    PL23HS8P4220-E P 2.2 2.3330 1.65.4
    PL23HS8L4360 L 3.6 2.3330 0.632
    PL23HS8L4360-E L 3.6 2.3330 0.632
    PL23HS8L4550 L 5.5 2.2310 0.280.8
    PL23HS8L4550-E L 5.5 2.2310 0.280.8
    77 mm
    (3.03 in.)
    2 Stack     		PL23HSAP4100 P 1 3.3470 8.832 15021 365 2.5 1.1 2.4
    PL23HSAP4100-E P 1 3.3470 8.832
    PL23HSAP4150 P 1.5 3.4480 4.315.2
    PL23HSAP4150-E P 1.5 3.4480 4.315.2
    PL23HSAP4200 P 2 3.3470 2.38.1
    PL23HSAP4200-E P 2 3.3470 2.38.1
    PL23HSAP4300 P 3 3.3470 1.13.7
    PL23HSAP4300-E P 3 3.3470 1.13.7
    PL23HSAL4500 L 5 3.3470 0.391.27
    PL23HSAL4500-E L 5 3.3470 0.391.27

    比较 型号名称 价格(未税) 立即购买
    PL23HS8P4100 ¥597.00
    PL23HS8P4100-E ¥608.00
    PL23HS8P4150 ¥597.00
    PL23HS8P4220 ¥597.00
    PL23HS8L4360 ¥597.00
    PL23HS8L4360-E ¥608.00
    PL23HS8L4550 ¥597.00
    PL23HS8L4550-E ¥608.00
    PL23HSAP4100 ¥948.00
    PL23HSAP4150 ¥948.00
    PL23HSAP4200 ¥948.00
    PL23HSAP4200-E ¥959.00
    PL23HSAP4300 ¥948.00
    PL23HSAP4300-E ¥959.00
    PL23HSAL4500 ¥948.00
    PL23HSAL4500-E ¥959.00
       力矩曲线

    ►力矩曲线图

    ■ 大力矩 PL23HS8
    ■ 大力矩 PL23HSA

    机械尺寸

    ►Dimensions

    ■ 电机尺寸: mm（in）


    ■ 带引线的连接器(单独购买) 尺寸: mm（in）



    技术文档
    2D尺寸图
    3D模型
    标题 文件类型 大小(KB) 下载
    PL23HS8P_3D模型.STEP STEP 1926
    PL23HS8L_3D模型.STEP STEP 1131
    PL23HSAP_3D模型.STEP STEP 1927
    PL23HSAL_3D模型.STEP STEP 1119
    pl23hs8p 3D模型 STEP 1314
    pl23hs8l 3D模型 STEP 1136
    pl23hsal 3D模型 STEP 1124
    pl23hsap 3D模型 STEP 1289
    4611110027560.stp STEP 6448
    4611110027559.stp STEP 6101
    4611110027566.stp STEP 6872
    4611110027563.stp STEP 6586
    4611110027567.stp STEP 6872
    4611110027558.stp STEP 6042
    目录册
    标题 文件类型 大小(KB) 下载
    混合式步进电机样本.pdf PDF 37705
