ID 20mm外部驱动式直线步进电机
NEMA8(20mm)外部驱动式螺纹丝杆直线步进电机,具有小尺寸,高性能,长耐久,噪音低,效率高等特点。基座尺寸20mm,同时提供多种机身厚度,多种丝杆导程和多种丝杆行程自由选择。广泛应用于医疗设备、半导体处理、阀门控制、X-Y 工作台、手持式仪器或任何需要精确直线运动的地方。
● 可选机身长度为20mm和27mm
● 可选分辨率范围从 0.003 到 0.0127mm
● 最大推力可达40N
● 可选螺纹丝杆长度范围30-150mm
● 可选分辨率范围从 0.003 到 0.0127mm
● 最大推力可达40N
● 可选螺纹丝杆长度范围30-150mm
技术参数
相数 | 2 |
步距角精度 | ±5% |
IP等级 | 40 |
认证 | RoHS |
运行环境温度 | -20°C~+50°C |
绝缘等级 | B(130°C) |
绝缘电阻 | 100 MegOhms |

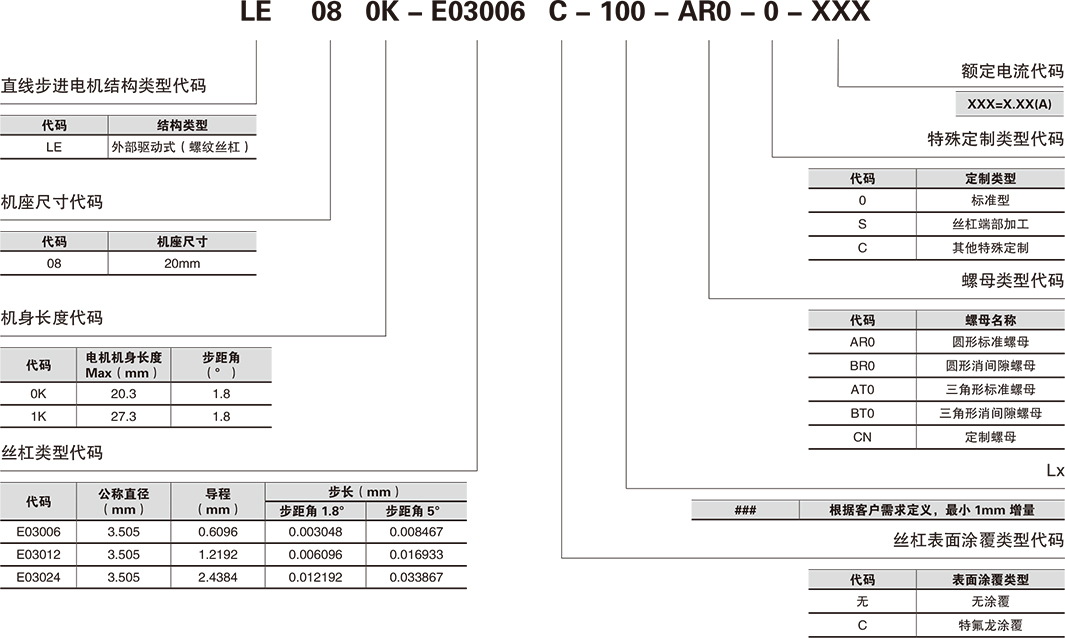

命名规则
产品列表

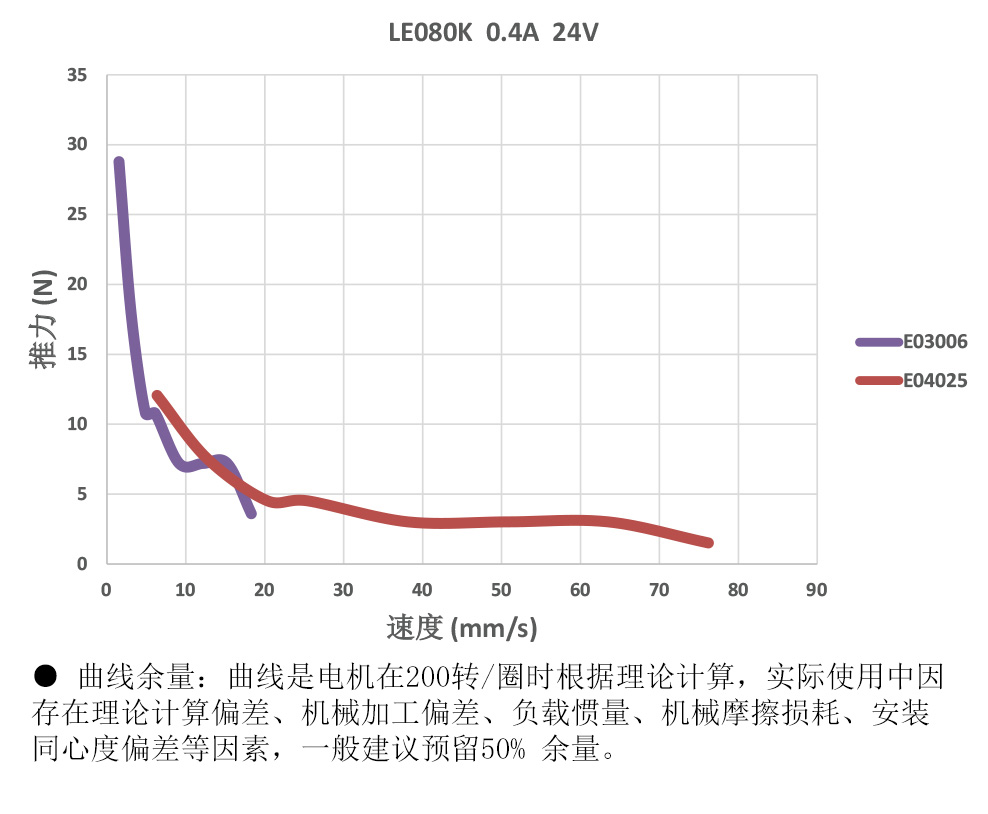

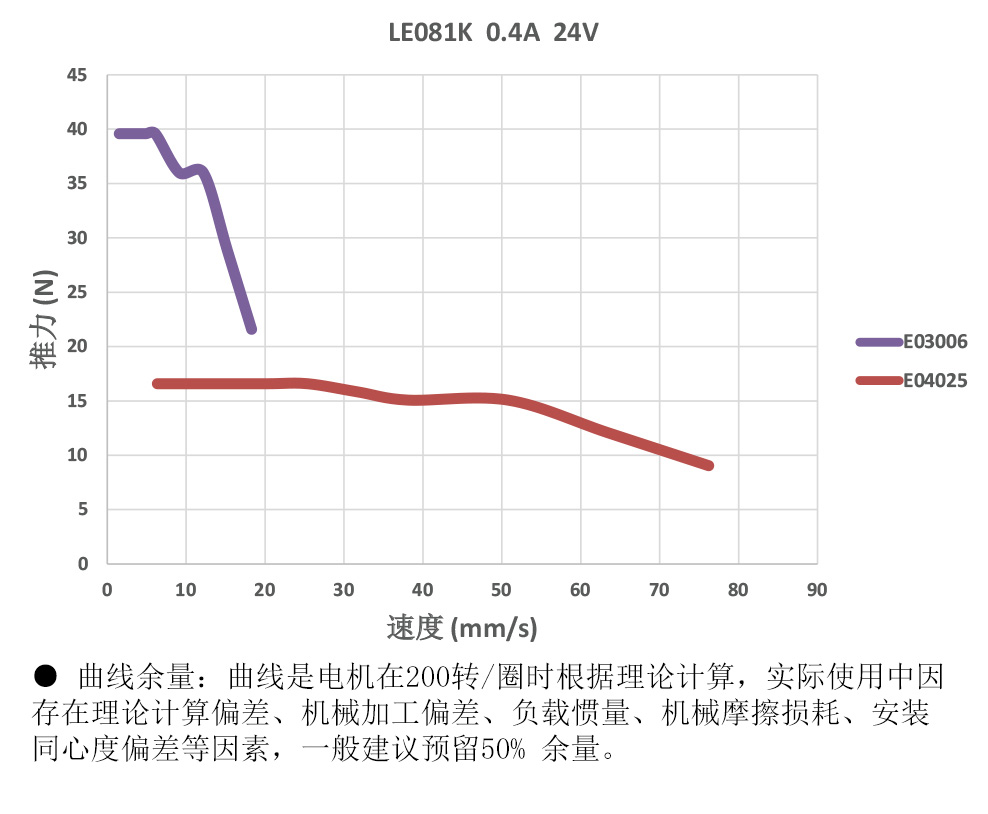

产品型号 | 电机方身 (mm) | 电机长度 (mm) | 额定电流 (A) | 丝杠直径 (mm) | 丝杠导程 (mm) | 丝杠长度 (mm) | 电机转速 (rps) | 建议推力 @ 24V(N) |
LE080K-E03006-50-AR0-S-040 | 20.3 | 20.3 | 0.4 | 3.505 | 0.6096 | 50 | 2 | 6 |
5 | 6 | |||||||
10 | 3 | |||||||
LE080K-E03006-100-AR0-S-040 | 20.3 | 20.3 | 0.4 | 3.505 | 0.6096 | 100 | 2 | 6 |
5 | 6 | |||||||
10 | 3 | |||||||
LE080K-E03006-150-AR0-S-040 | 20.3 | 20.3 | 0.4 | 3.505 | 0.6096 | 150 | 2 | 6 |
5 | 6 | |||||||
10 | 3 | |||||||
LE080K-E04025-50-AR0-S-040 | 20.3 | 20.3 | 0.4 | 4.76 | 2.54 | 50 | 2 | 3 |
5 | 4 | |||||||
10 | 1.5 | |||||||
LE080K-E04025-100-AR0-S-040 | 20.3 | 20.3 | 0.4 | 4.76 | 2.54 | 100 | 2 | 3 |
5 | 4 | |||||||
10 | 1.5 | |||||||
LE080K-E04025-150-AR0-S-040 | 20.3 | 20.3 | 0.4 | 4.76 | 2.54 | 150 | 2 | 3 |
5 | 4 | |||||||
10 | 1.5 | |||||||
LE081K-E04025-50-AR0-S-040 | 20.3 | 27.3 | 0.4 | 3.505 | 0.6096 | 50 | 2 | 6 |
5 | 13 | |||||||
10 | 13 | |||||||
LE081K-E03006-100-AR0-S-040 | 20.3 | 27.3 | 0.4 | 3.505 | 0.6096 | 100 | 2 | 6 |
5 | 13 | |||||||
10 | 13 | |||||||
LE081K-E03006-150-AR0-S-040 | 20.3 | 27.3 | 0.4 | 3.505 | 0.6096 | 150 | 2 | 6 |
5 | 13 | |||||||
10 | 13 | |||||||
LE081K-E04025-50-AR0-S-040 | 20.3 | 27.3 | 0.4 | 4.76 | 2.54 | 50 | 2 | 2.5 |
5 | 6 | |||||||
10 | 5.5 | |||||||
LE081K-E04025-100-AR0-S-040 | 20.3 | 27.3 | 0.4 | 4.76 | 2.54 | 100 | 2 | 2.5 |
5 | 6 | |||||||
10 | 5.5 | |||||||
LE081K-E04025-150-AR0-S-040 | 20.3 | 27.3 | 0.4 | 4.76 | 2.54 | 150 | 2 | 2.5 |
5 | 6 | |||||||
10 | 5.5 |
比较 | 型号名称 | 价格(未税) | 立即购买 |
---|---|---|---|
|
LE080K-E03006-50-AR0-S-040 | ¥520.00 |
添加至购物车
|
|
LE080K-E03006-100-AR0-S-040 | ¥535.00 |
添加至购物车
|
|
LE080K-E03006-150-AR0-S-040 | ¥550.00 |
添加至购物车
|
|
LE080K-E04025-50-AR0-S-040 | ¥520.00 |
添加至购物车
|
|
LE080K-E04025-100-AR0-S-040 | ¥535.00 |
添加至购物车
|
|
LE080K-E04025-150-AR0-S-040 | ¥550.00 |
添加至购物车
|
|
LE081K-E03006-50-AR0-S-040 | ¥450.00 |
添加至购物车
|
|
LE081K-E03006-100-AR0-S-040 | ¥465.00 |
添加至购物车
|
|
LE081K-E03006-150-AR0-S-040 | ¥480.00 |
添加至购物车
|
|
LE081K-E04025-50-AR0-S-040 | ¥450.00 |
添加至购物车
|
|
LE081K-E04025-100-AR0-S-040 | ¥465.00 |
添加至购物车
|
|
LE081K-E04025-150-AR0-S-040 | ¥480.00 |
添加至购物车
|
|
LE081K-E04025-120-AR0-S-040 | ¥480.00 |
添加至购物车
|
|
LE080K-E03006-40-AR0-S-040 | ¥520.00 |
添加至购物车
|

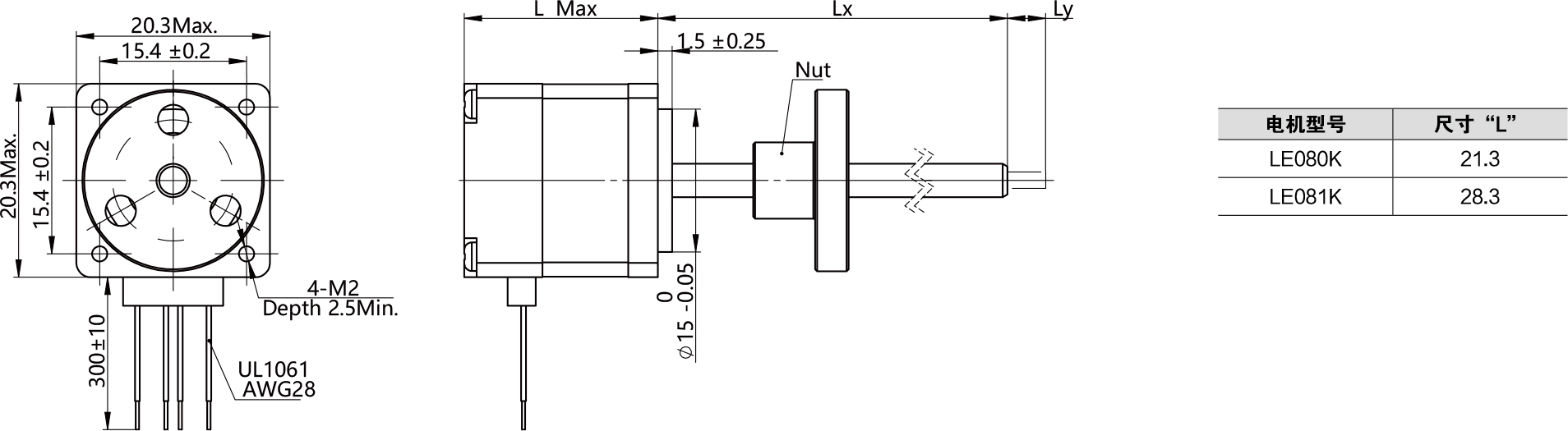

2D尺寸图
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
LE080K-E03006-50-AR0-S-040.PDF | 350 | ||
LE080K-E03006-100-AR0-S-040.PDF | 350 | ||
LE081K-E03006-50-AR0-S-040.PDF | 350 | ||
LE081K-E04025-50-AR0-S-040.PDF | 350 | ||
LE081K-E03006-100-AR0-S-040.PDF | 350 | ||
LE080K-E04025-50-AR0-S-040.PDF | 350 | ||
LE081K-E04025-100-AR0-S-040.PDF | 349 | ||
LE080K-E03006-150-AR0-S-040.PDF | 350 | ||
LE081K-E04025-150-AR0-S-040.PDF | 349 | ||
LE080K-E04025-100-AR0-S-040.PDF | 350 | ||
LE081K-E03006-150-AR0-S-040.PDF | 349 | ||
LE080K-E04025-150-AR0-S-040.PDF | 349 |
3D模型
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
LE080K-E03006-50-AR0-S-040.STEP | STEP | 567 | |
LE081K-E03006-100-AR0-S-040.STEP | STEP | 557 | |
LE080K-E03006-100-AR0-S-040.STEP | STEP | 566 | |
LE081K-E03006-50-AR0-S-040.STEP | STEP | 566 | |
LE081K-E04025-50-AR0-S-040.STEP | STEP | 566 | |
LE080K-E03006-150-AR0-S-040.STEP | STEP | 533 | |
LE081K-E04025-100-AR0-S-040.STEP | STEP | 557 | |
LE080K-E04025-50-AR0-S-040.STEP | STEP | 567 | |
LE080K-E04025-100-AR0-S-040.STEP | STEP | 566 | |
LE081K-E03006-150-AR0-S-040.STEP | STEP | 554 | |
LE081K-E04025-150-AR0-S-040.STEP | STEP | 623 | |
LE080K-E04025-150-AR0-S-040.STEP | STEP | 533 |
目录册
标题 | 文件类型 | 大小(KB) | 下载 |
---|---|---|---|
自动化行业新产品样本 | 11491 | ||
鸣志直线产品综合选型手册 | 22642 |
