直线丝杆电机的丝杆推力原理

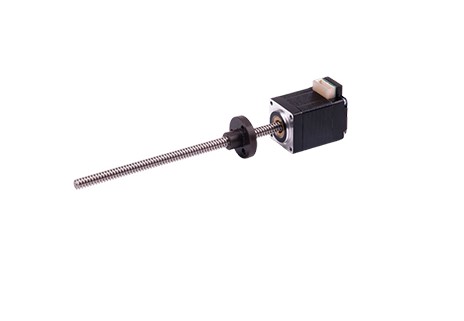

直线丝杆电机的推力，本质上是一个将旋转运动高效转换为直线推力的过程。具体而言，电机内部产生的旋转扭矩，驱动丝杆旋转；其上的螺旋槽道相当于一个连续展开的“斜面”，通过螺母将旋转的切向力转换并放大为强大的轴向直线推力，从而驱动负载做精确的直线运动。直线丝杆电机的丝杆推力原理

直线丝杆电机的丝杆推力计算公式及其解析

推力计算公式：F =（2 * π * η * T）/ P 备注：F：轴向推力，单位是牛顿（N）。T：输入扭矩，单位是牛顿•米（N•m）。P：丝杆导程，单位是米（m）。η：正传动效率。π：圆周率。 这个公式的本质是“功”的守恒。可以理解为：电机驱动丝杆旋转一周所做的功，近似等于丝杆将负载直线推动一个导程距离所做的功（忽略损耗）。公式推理过程：旋转功公式：W_rot = 2 * π * T（扭矩×转角），直线功公式：W_lin = F * P（推力×位移），考虑效率后公式为：（2 * π * T）* η = F * P；将其变形，就能得到上面的推力公式：F =（2 * π * η * T）/ P。

直线丝杆电机的丝杆推力计算公式的参数解析

1. T是输入扭矩，是产生推力的根本来源，它直接来自于步进电机或伺服电机的转子输出。计算时需特别注意两点：一是电机的扭矩会随转速变化，通常转速越高，扭矩越低，因此必须明确具体工作转速下的扭矩值；二是步进电机特有的磁阻效应会产生一定的定位转矩（即使不通电时也存在），这将直接影响系统的启动扭矩。 2. P是导程，导程是推力与速度的“调节器”，也是设计中的核心权衡参数，在公式中与推力成反比的关系，是一种“杠杆”效应：当选择小导程（细螺纹）时，相当于使用了一个长力臂的省力杠杆，只需较小的输入扭矩便能产生巨大的推力，但代价是直线运行速度较慢；反之，当选择大导程（粗螺纹）时，则相当于使用了一个短力臂的杠杆，要获得相同的推力就必须提供更大的输入扭矩，优势是能获得更快的直线运行速度。 3. η是传动效率，反映了机械摩擦导致的能量损失程度，是衡量性能的关键指标。常见的T型丝杆因以滑动摩擦为主，效率较低，通常只有20%～40%，其效率计算公式为 η = tan（λ）/ tan（λ + ρ）（λ为螺纹升角，ρ为当量摩擦角），这也解释了当螺纹升角小于或等于摩擦角（λ ≤ ρ）时，效率将低于50%并产生自锁现象。相比之下，采用滚动摩擦的滚珠丝杆效率高达90%～95%。值得注意的是，低效率意味着大部分电机扭矩被消耗在克服摩擦上，而非输出有效推力，这会直接导致系统发热加剧和能源浪费。

直线丝杆电机的丝杆推力的计算实例

假设一个垂直安装的直线丝杆电机，使用T型丝杆，用于提升重物。已知参数：电机输出扭矩T = 1N•m、丝杆导程P = 5mm = 0.005m、T型丝杆传动效率 η = 30% = 0.3 推力计算过程：F =（2 * π * 0.3 * 1）/ 0.005 ⇒ F ≈（1.884）/ 0.005 ⇒ F ≈ 376.8N 结果分析：该电机可产生约377N的轴向推力，按照重力加速度g = 9.8m/s²换算，此推力可垂直提升约38.5kg的重物。若将丝杆导程从5mm增加至10mm，其他参数不变，则推力将减半至约188N，此时负载能力相应降低，但直线运行速度可提高一倍。若将T型丝杆更换为效率为90%的滚珠丝杆，在相同扭矩下，推力将提升至约1130N，达到原推力的三倍，充分体现了传动效率对推力输出的显著影响。

直线丝杆电机在实际运用过程中需关注的因素

1、推力与速度曲线：电机的输出扭矩会随转速上升而下降，因此系统所能提供的直线推力也非恒定值。在高速运行阶段，推力会出现明显衰减。在实际选型时，必须结合电机的扭矩-速度曲线，对不同转速下的推力表现进行综合评估。 2、安全系数要求：实际运行中，系统需要承受启动、停止时产生的惯性力，以及可能的振动与冲击载荷。为确保可靠性和使用寿命，应将理论计算推力除以一个安全系数（通常取1.5-2或更高）后，作为最终选型依据。 3、反向驱动与自锁：对于具有自锁功能的T型丝杆，当系统处于反向驱动状态（即外力推动丝杆旋转）时，其传动效率极低，常规推力公式不再适用。而滚珠丝杆在正、反两个方向的传动效率都很高，推力公式可继续适用，但需注意其不具备自锁能力。
