空心杯电机：机器人灵巧手的核心驱动技术

随着智能机器人逐渐走向服务型和交互型，机器人的“手”正在被赋予接近人类的灵活性和精细操作能力。要实现类似人类手指的精细动作和灵活抓取，高性能电机驱动系统不可或缺。在众多电机方案中，空心杯电机以其无铁芯转子的特殊设计，表现出多项显著优点，成为灵巧手驱动系统中备受青睐的解决方案。空心杯电机在机器人灵巧手的应用

空心杯电机的技术优势

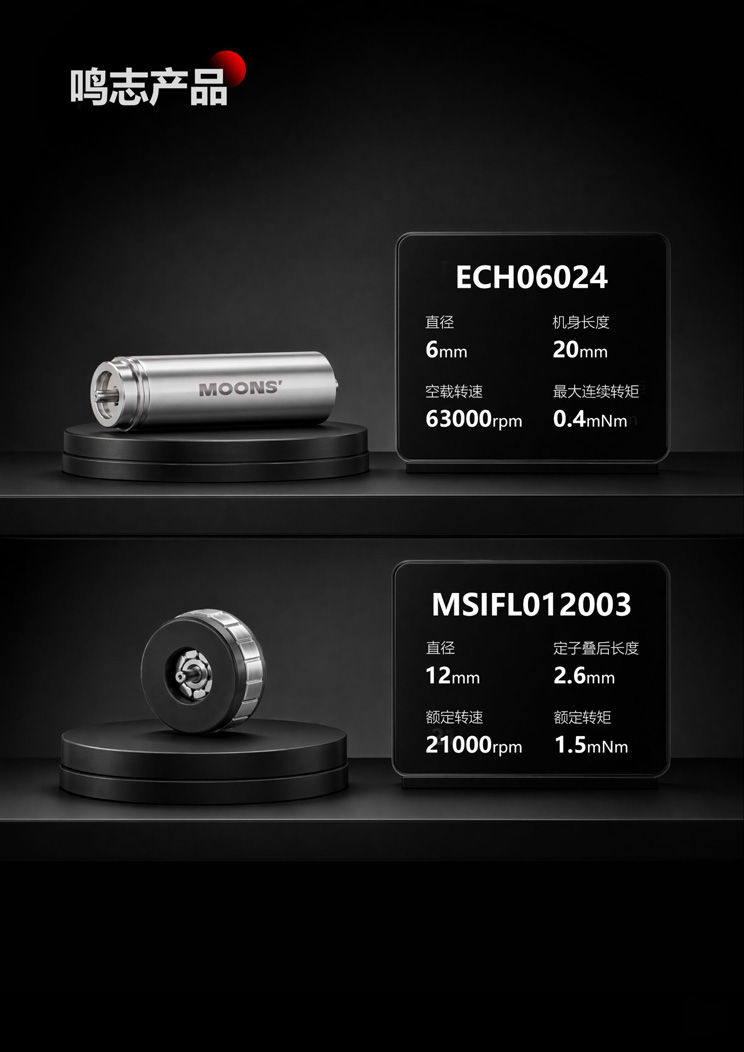

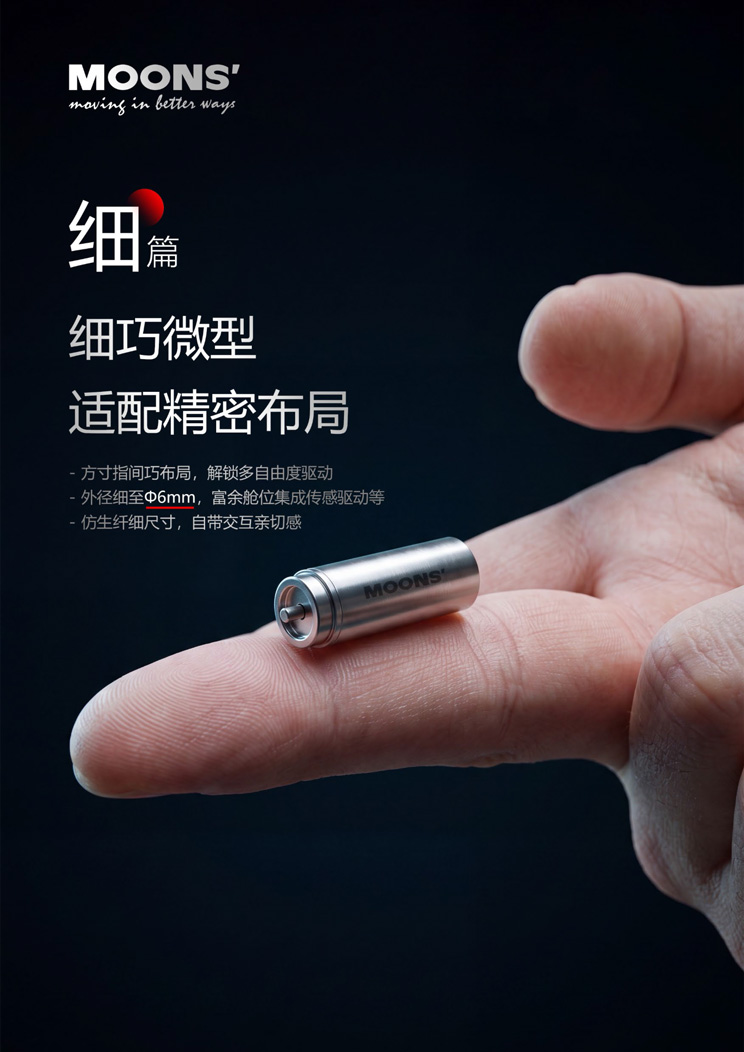

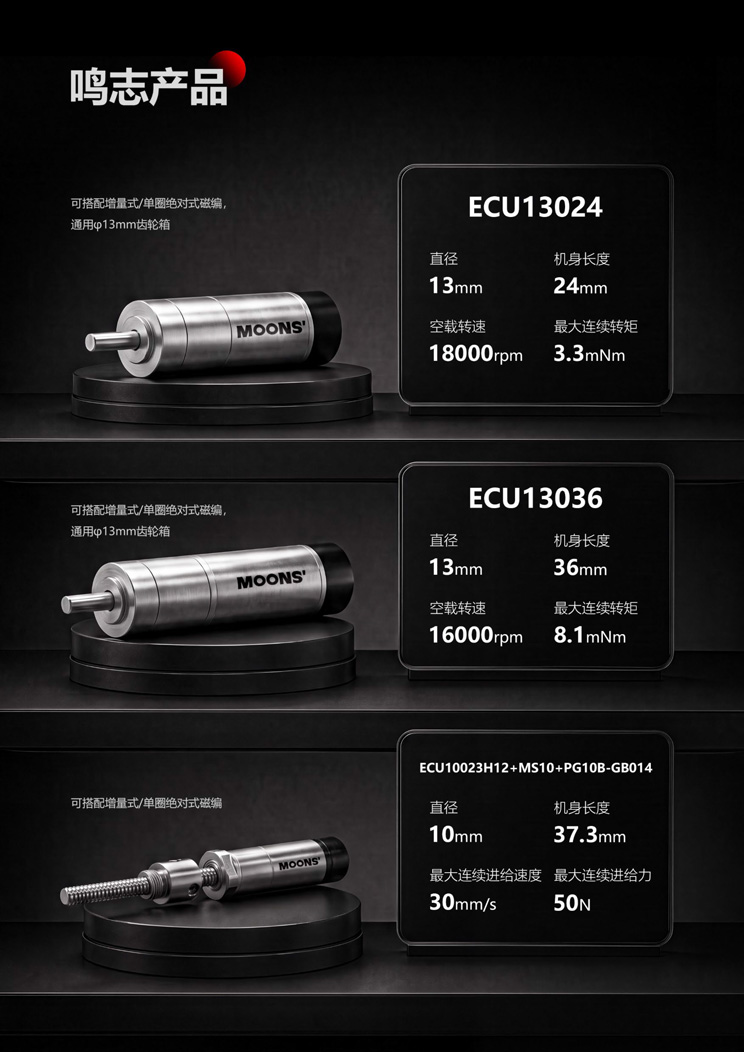

机器人灵巧手对驱动电机提出了高要求：体积小、扭矩大、响应快，并能够实现精确启停，而空心杯电机契合机器人灵巧手对运动性能的严格要求。 1. 空心杯电机的微型化设计：空心杯电机直径可做到10mm以下，可直接嵌入手指关节，节省空间提高空间利用率。 2. 高响应速度与低惯量：空心杯电机采用无铁芯转子结构，大大地降低了转动惯量，使设备在毫秒时间内完成启停动作，这种特性让机器人手指能够在极短时间内完成抓取、释放、旋转等动作，显著提升了灵巧性。 3. 高精度控制：空心杯电机不存在齿槽效应，转动过程平稳且可实现微小角度的精确定位，配合高分辨率编码器（包括增量编码器和绝对值编码器），可实现类人手指的顺滑动作以及柔顺控制，这是实现“拟人化”操作的基础。 4. 高效能与节能环保：空心杯电机具有高功率密度优势，效率高、转速快，这些特性能带来良好的节能效果和动力性能。运行平稳、噪音低，同时能效比高，适合长时间、连续工作的设备，特别适合医疗护理机器人、家用服务机器人等对安静和节能要求高的场景。 5. 模块化与分布式控制：结合一体化驱动芯片，空心杯电机可减少布线复杂度，适合多自由度灵巧手的分布式控制需求。这种模块化驱动方式大大简化了系统结构，提高了可靠性。 6. 良好的配套兼容性：空心杯电机可与多级行星齿轮箱、微型谐波齿轮箱紧凑配合，形成紧凑的驱动模组。这种兼容性为系统集成提供了很大的灵活性。

空心杯电机在灵巧手中的具体应用

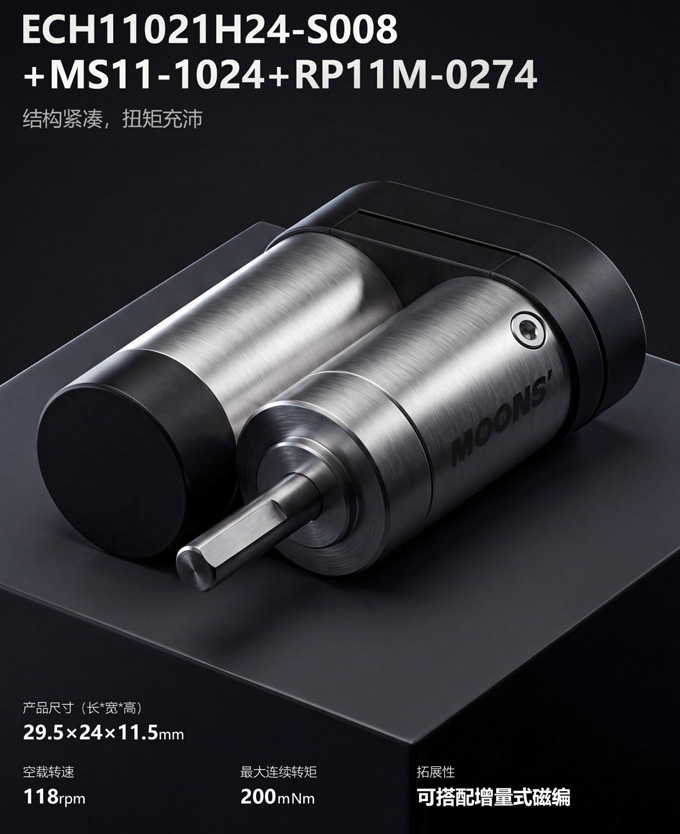

灵巧手是机器人执行系统的核心组件之一，主要由空心杯电机、精密行星减速器、滚珠丝杠、传感器和编码器构成，其中空心杯电机和行星减速器为手指驱动的关键。手指的驱动来自空心杯电机的转动，带动行星减速器施加反向作用力，通过铰链等连接拉动手指关节，实现旋转运动到线性运动的转换。通过施加正向或反向的电压，手指可以实现伸缩动作，进而握紧或者松开物体。空心杯电机使手指拥有活动能力，每个灵巧手由6个电机驱动：大拇指环节配备2个空心杯电机模组，可同时完成伸缩和翻转2个动作；除大拇指外的每节手指对应1个空心杯电机模组；6个模组配合蜗轮蜗杆和腱绳来驱动执行器，从而实现手部的灵活操作和精准控制。

空心杯电机应用场景

仿生灵巧手：空心杯电机广泛用于仿生机器人手指关节的驱动。它能实现类似人类的抓握力度控制和动作协调，既可以轻柔地拿起易碎物品，也可以稳固抓取工具。这对于服务机器人、康复机器人和远程操作机械手臂具有重要意义。 医疗康复与假肢：在智能假肢和康复训练设备中，空心杯电机能够实现自然、流畅的关节运动。使用者可以通过肌电信号或传感器输入，驱动电机完成精细的手部动作，从而大幅提升使用体验和生活质量。 工业机器人微操作：在精密装配、电子元件搬运等工业场景中，灵巧手需要在很小空间内完成高精度操作。空心杯电机的高响应和高稳定性，保证了机器人在高速生产线上的可靠性和一致性。空心杯电机凭借其轻量化、快速响应、高精度和低噪音等技术优势，已经成为机器人灵巧手和关节驱动的核心动力方案。它不仅提升了机器人动作的灵活性和拟人化程度，也为未来服务机器人、医疗假肢和工业操作的发展提供了坚实基础。
