NEMA 11 标准混合式步进电机

步进电机、小尺寸、大力矩、低噪音、步进角度:1.8°、NEMA11、28x28mm
● 小尺寸
● 大力矩
● 低噪音
● 搭配产品:线束,柔性联轴器
品牌: MOONS'
价格(未税): CNY  209.0  -  254.0  EA

* 订单金额满100元免运费

支付方式

买家保护:
产品在购买后一年内如发生质量问题,可免费换货。 了解更多

MOONS'步进电机-专家的选择 MOONS'(鸣志-股票代码603728)是综合的系统级运动控制解决方案提供商,MOONS'步进电机年出货量超千万台,主要销往欧美以及国内市场。 MOONS'步进电机以高品质,高性能和创新设计享誉海内外,广泛应用于专业打印设备、智能舞台灯光设备、纺织机械、银行设备、工业自动化、LED 产线、电子设备、半导体设备、医疗器械、测量设备等领域。我们愿始终与您携手,让您的创意变为可能。 MOONS' – 您的明智之选!

大力矩和长寿命

MOONS'步进电机的大力矩和长寿命的优异特性能够确保您的应用在更长更可靠的运行时间内产生更多源源不断的动力。
MOONS'步进电机的大力矩和长寿命优异特性能够确保您的应用在更长更可靠的运动时间内产生更多源源不断的的动力

大力矩

大力矩的主要影响因素包括稀土永磁材料,优化的转子结构,更大的绕线空间以及优化的定子叠片设计,所有影响因素的优化设计是大力矩的前提。

MOONS'的大力矩步进电机在整个速度段内输出扭矩提高15%至25%。这就意味着在不增加驱动电压或电流的情况下,电机的效率值更高。

长寿命

步进电机的使用寿命通常取决于轴承的寿命。 MOONS'的大轴承设计可以有效提高电机使用寿命,适用于短程往复式运动应用,这意味着将来可以大幅节省更换或维修电机的成本。

MOONS'大轴承设计可以有效提高电机使用寿命,适用于短程往复式运动应用
低温升步进电机

低温升

高强度的压铸端盖设计以及低损耗的定子叠片设计使得MOONS'步进电机的导热性能更好,优化后的定子槽满率使MOONS'步进电机的发热更少,发热少导热快,从而大大降低电机温升。
MOONS'步进电机低噪音更平滑

低噪音更平滑

改进的制造工艺使MOONS'步进电机的所有组件都能实现更好的匹配精度和更稳定的内部结构。 这样可以在电机运行时有效降低振动和噪音,从而使MOONS'步进电机在静谧性方面脱颖而出。
专业技术支持

技术支持

通过网上聊天、查询电子邮件等方式,在研发工程师的支持下,直接从在线应用工程师那里获得免费和专家技术支持服务。
专业包装快速送达

专业包装

为了确保您的货品经得起长途运输并且安全完整送达,MOONS'专门设计的独立包装以其稳定的结构顺利通过了各项跌落测试。此外,包装材料使用环保可循环利用材料,为您提供专业的安全送达。

定制化服务

MOONS'可以为您提供高品质的定制化组件和定制电机,大批量生产和批量折扣。



技术参数

相数 2
步数/每圈 200
步距角 1.8°
步距角精度 ±5%
IP 等级 B, 130℃
绝缘电阻 100 MegOhms
轴向负载(1000RPM情况下20,000小时 ) 15 N (3.4 Lbs.) Push
25 N (5.6 Lbs.) Pull
径向负载(1000RPM情况下20,000小时 ) 30 N (6.5 Lbs.)At Flat Center
运行温度 -20℃~50℃
绝缘等级 IP 40
认证 RoHS

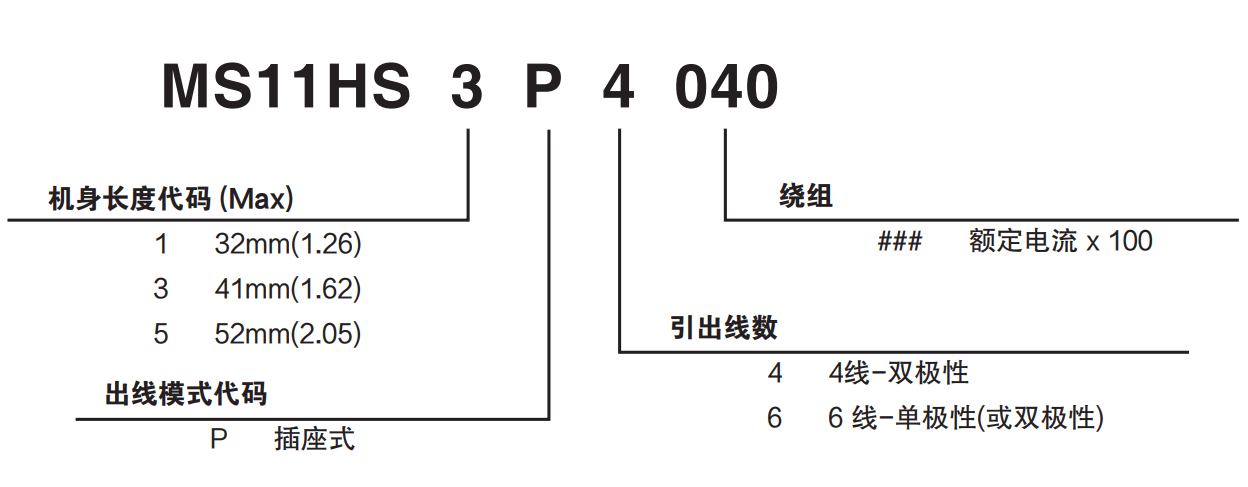

系列命名规则

MS11HS-4线双极性

电机
长度
电机型号 力矩曲线 电机
接口
额定
电流
静力矩 绕组参数
电阻电感
定位力矩 转子惯量 电机重量
单出轴 P:插座
L:引线
Amps
(mounted)
Nmoz-in
Typ.Typ.
±10%
@20℃
Typ.
mNmoz-in g cm²oz-in² kgLbs
32mm
(1.26in.)
MS11HS1P4024 P 0.24 0.0912 4938 50.71 90.049 0.10.22
MS11HS1P4050 P 0.5 0.0913 10.99.6
MS11HS1P4067 P 0.67 0.0913 6.15.4
MS11HS1P4067-M P 0.67 0.0913 6.15.4
MS11HS1P4100 P 1 0.0913 2.72.5
MS11HS1P4100-M P 1 0.0913 2.72.5
41mm
(1.62in.)
MS11HS3P4029 P 0.29 0.1217 3934 60.85 120.066 0.150.33
MS11HS3P4067 P 0.67 0.1217 6.96.5
MS11HS3P4067-M P 0.67 0.1217 6.96.5
MS11HS3P4095 P 0.95 0.1318 3.73.5
MS11HS3P4140 P 1.4 0.1318 1.771.56
52mm
(2.05in.)
MS11HS5P4030 P 0.3 0.1724 4038 81.1 180.098 0.20.44
MS11HS5P4070 P 0.7 0.1724 6.76.8
MS11HS5P4070-M P 0.7 0.1724 6.76.8
MS11HS5P4100 P 1 0.1724 3.73.6
MS11HS5P4150 P 1.5 0.1724 1.651.48
MS11HS5P4150-M P 1.5 0.1724 1.651.48

MS11HS–6线单极性

电机
长度
电机型号 力矩曲线 电机
接口
额定
电流
静力矩 绕组参数
电阻电感
定位力矩 转子惯量 电机重量
单出轴 P:插座
L:引线
Amps
(mounted)
Nmoz-in
Typ.Typ.
±10%
@20℃
Typ.
mNmoz-in g cm²oz-in² kgLbs
32mm
(1.26in.)
MS11HS1P6024 P 0.24 0.069 4818.2 50.71 90.049 0.10.22
MS11HS1P6050 P 0.5 0.079 10.94.5
MS11HS1P6070 P 0.7 0.079 5.52.3
41mm
(1.62in.)
MS11HS3P6026 P 0.26 0.0913 4820 60.85 120.066 0.150.33
MS11HS3P6067 P 0.67 0.0913 7.43.3
MS11HS3P6095 P 0.95 0.0913 3.51.56
52mm
(2.05in.)

MS11HS5P6033 P 0.33 0.1318 3516.4 81.1 180.098 0.20.44
MS11HS5P6067 P 0.67 0.1318 8.13.9
MS11HS5P6095 P 0.95 0.1318 4.31.93

比较 型号名称 价格(未税) 立即购买
MS11HS1P4024 ¥209.00
MS11HS1P4050 ¥209.00
MS11HS1P4067 ¥209.00
MS11HS1P4067-M ¥220.00
MS11HS1P4100 ¥209.00
MS11HS1P4100-M ¥220.00
MS11HS3P4029 ¥218.00
MS11HS3P4067 ¥218.00
MS11HS3P4067-M ¥229.00
MS11HS3P4095 ¥218.00
MS11HS3P4140 ¥218.00
MS11HS5P4030 ¥243.00
MS11HS5P4070 ¥243.00
MS11HS5P4070-M ¥254.00
MS11HS5P4100 ¥243.00
MS11HS5P4150 ¥243.00
MS11HS5P4150-M ¥254.00
MS11HS5P6033 ¥243.00

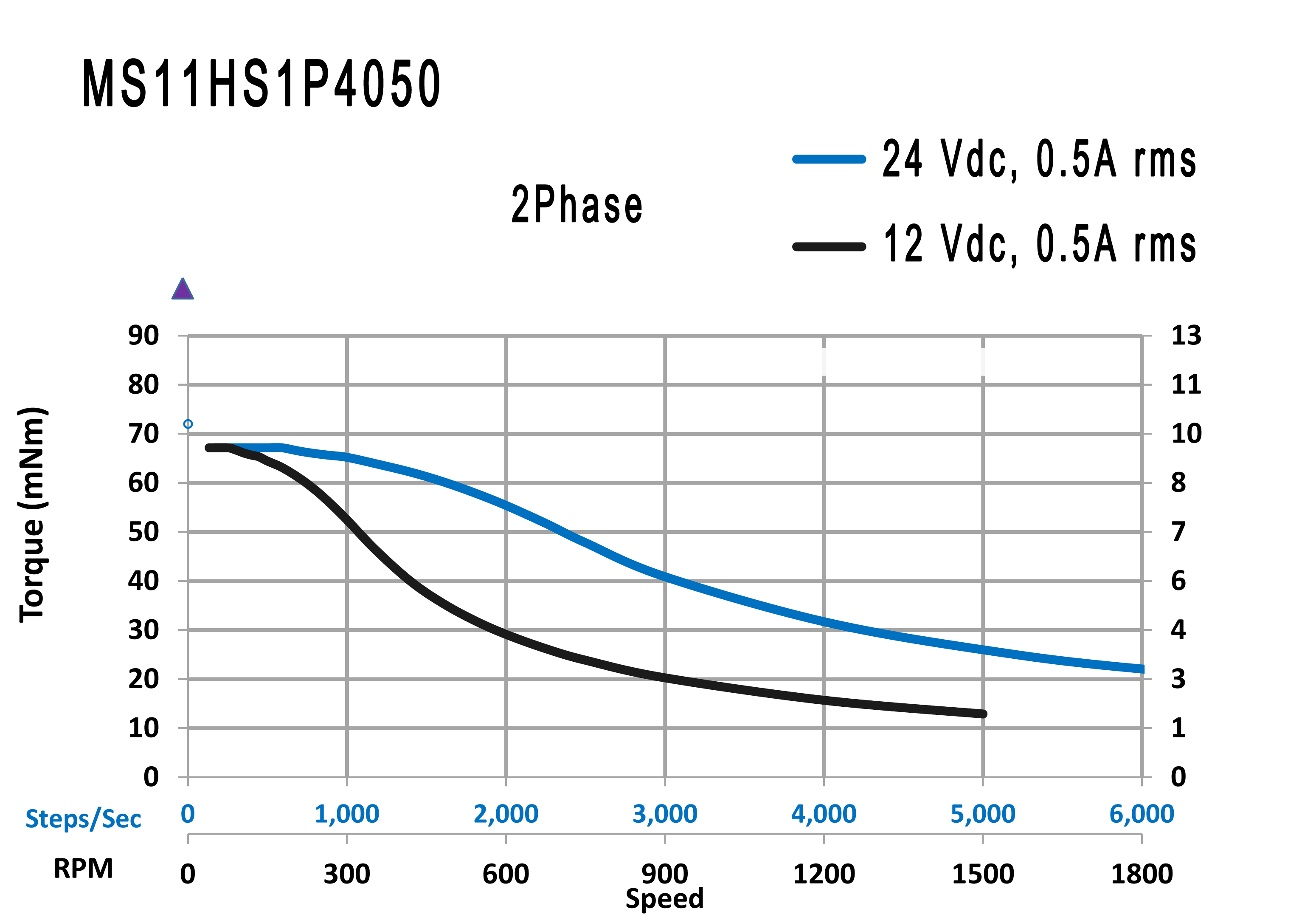

力矩曲线图


■ MS11HS1-双极性

■ MS11HS3-双极性

■ MS11HS5-双极性

■ MS11HS1-单极性

■ MS11HS3-单极性

■ MS11HS5-单极性

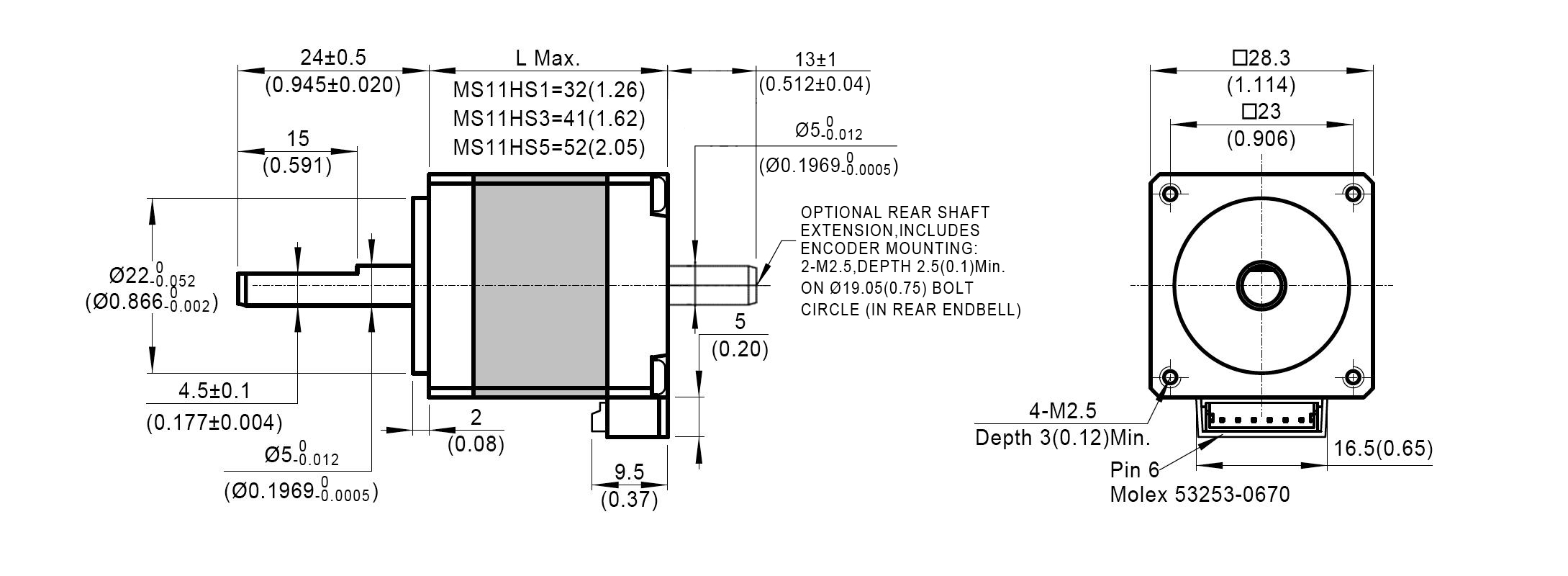

尺寸图


■ 电机尺寸: mm(in)

NEMA 11 标准混合式步进电机尺寸图

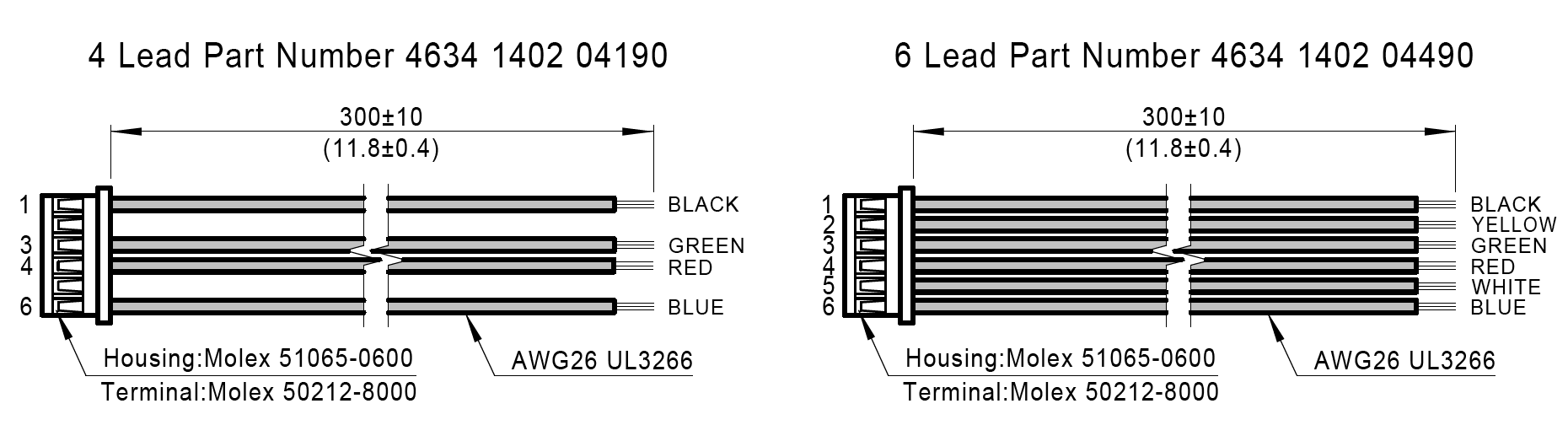

■ 带引线的连接器(单独订购) 尺寸图: mm(in)

NEMA 11 标准混合式步进电机尺寸图

4线零件号: 4634140204190 6线零件号: 4634140204490

2D尺寸图
3D模型
标题 文件类型 大小(KB) 下载
MS11HS1P_3D模型.STEP STEP 633
MS11HS5P_3D模型.STEP STEP 630
MS11HS3P_3D模型.STEP STEP 632
4611110027590.stp STEP 4316
MS11HS5P_3D.STEP STEP 5963
4611110027593.stp STEP 5964
4611110027592.stp STEP 5155
4611110027595.stp STEP 5969
4611110027591.stp STEP 4313
目录册
标题 文件类型 大小(KB) 下载
混合式步进电机样本.pdf PDF 37705

按产品类型筛选

所有产品
线束
联轴器
驱动器

电机接线图和励磁原理图

电机接线图和励磁原理图
