伺服惯量比是什么？为什么影响伺服性能？
1、扭矩够≠性能好，惯量匹配是伺服性能优化的重要环节
实际应用中，电机扭矩满足负载需求，却常出现响应迟缓、振动明显、定位不准且调试困难，常见原因之一是负载惯量与电机惯量不匹配。简言之，伺服扭矩决定“能否带动”，惯量比决定“系统能否实现稳定、精准、快速响应”。比如汽车动力足但载重过大，依然会加速迟钝、操控性下降。因此，伺服选型必须兼顾惯量匹配。合理的惯量比不仅能提升响应速度和定位精度，还能降低调试难度，有助于提升设备运行稳定性。下文将详解惯量比的定义、重要性及优化判断方法。
2、什么是惯量比？
伺服惯量比（Servo Inertia Ratio）是反映负载惯量与电机惯量匹配关系的关键参数之一，也是伺服系统选型和性能评估中常用的参数之一。伺服惯量比计算公式为：
惯量比 = J负载折算 ÷ J电机
J负载折算：指负载折算到电机轴上的等效转动惯量。J电机：指电机转子的转动惯量。
从物理意义来看，惯量比反映的是负载相对于电机有多“重”，这个“重”并非实际重量，而是改变旋转状态所需克服的惯性大小。惯量越大，电机在启停和加减速时所需转矩越大，控制难度也随之增加。因此，惯量比越大，说明电机需要驱动的负载相对于自身惯量越大；惯量比较小时，系统通常具有更好的动态响应能力。当然，惯量比并非越小越好，而需结合具体应用合理匹配。
3、惯量比过大的影响
当负载惯量远大于电机转子惯量时，虽然电机仍可能驱动负载，但系统的动态性能和控制稳定性会明显下降，具体体现在以下五个方面。
3.1 响应速度变慢
惯量越大，电机启停和加减速所需克服的惯性越大。在相同输出转矩下，系统的加速和减速能力都会下降，因此启动、停止以及速度变化都会变得更加缓慢，难以满足高速高动态响应的应用需求。
3.2 定位时间变长
由于负载惯量较大，伺服系统需要更长时间才能完成加速、减速和稳定过程，即使最终能够达到目标位置，也需要更长的稳定时间，直接影响设备的整体节拍和生产效率。
3.3 容易出现超调
当系统快速接近目标位置时，较大的惯性会使负载继续运动，导致实际位置超过目标位置，再经过控制器修正后返回目标点，形成超调现象。惯量比越大，这种现象越明显。
3.4 振动与共振风险上升
高惯量负载会降低系统的动态稳定性，在频繁启停或高速运行过程中更容易产生机械振动、共振甚至持续摆动，不仅影响运动精度，还可能增加设备噪声和机械磨损。
3.5 参数调试难度增加
惯量比过大时，伺服系统对控制参数更敏感。为平衡响应速度和运行稳定性，工程师需要反复调整位置环、速度环等参数。如果参数设置不合理，就容易出现响应迟缓、振动或超调等问题，导致调试周期延长。
需要说明的是，惯量比过大并不意味着设备一定无法运行，而是意味着系统更难获得快速、稳定且高精度的控制性能。因此，在伺服系统设计和选型阶段，通常都会尽量将惯量比控制在电机厂商推荐的范围内。
4、减速机为何能改善惯量比？
在伺服系统中，当惯量比过大时，增加减速机是一种常见的优化方法。减速机不仅能提高输出扭矩、降低输出转速，还有一个关键作用——降低负载折算到电机轴上的等效惯量，从而改善惯量匹配。负载惯量折算到电机侧的公式为：
J折算 = J负载 ÷ i²
其中，J折算为折算到电机轴上的负载惯量，J负载为实际负载转动惯量，i为减速比。
由公式可知，折算惯量与减速比的平方成反比。减速比越大，电机实际“感受到”的负载惯量越小。
例如，一台设备的实际负载惯量为100 kg·cm²，如果采用 5:1 的减速机，则折算到电机轴上的惯量为：100 ÷ 5² = 4 kg·cm²。即电机实际需要控制的惯量仅为原来的1/25。这通常可以降低惯量比，还能提升系统动态响应、减少超调和振动，并降低伺服参数调试难度。
因此，在实际工程中，当负载惯量较大、直接驱动难以满足控制要求时，采用合适减速比的减速机，往往比单纯更换更大功率的电机更经济，也更有利于获得良好的控制性能。需要注意的是，减速比并非越大越好。过大的减速比虽能进一步降低折算惯量，但也会降低输出转速、增加机械复杂度，并可能带来传动间隙、效率损失等问题。因此，应结合负载特性、运动速度和控制精度综合选择合适的减速比。
5、惯量比太大时如何优化？
当伺服系统出现惯量比过大的情况时，并不一定需要直接更换电机。工程设计中通常会根据具体应用需求，从机械结构、运动参数以及电机选型等多个方面进行优化，以改善惯量匹配，提高系统运行性能。
5.1 增加减速机
减速机通过降低负载折算到电机轴的等效惯量来改善惯量比（折算惯量与减速比平方成反比）。合理选配减速比，可使系统更易实现快速响应与稳定控制。
5.2 降低加速度，延长加减速时间
在负载惯量较大的情况下，如果设备要求过高的加速度，电机需要在短时间内输出更大的转矩，容易导致振动、超调甚至报警。适当降低加速度，增加启动和停止过程中的加减速时间，可以减小系统冲击，使伺服控制更加稳定。
5.3 提高机械结构刚性
联轴器刚性不足、传动部件松动或机构变形，即使惯量比合理也可能引发振动和定位误差。加强机械连接刚性，可减少弹性变形，充分发挥伺服性能。
5.4减少负载惯量
减轻运动部件重量、优化转盘或机械臂结构、减小旋转部件外径、采用轻量化材料等，均可直接降低负载惯量。尤其对高速旋转或频繁启停的设备效果显著。
5.5 选用高惯量伺服电机
更高转子惯量的电机可降低惯量比，但需注意电机尺寸增大、成本上升及响应速度下降等权衡。选型时应综合负载特性、运行速度、定位精度和加减速要求全面评估。
5.6 自动惯量识别，让伺服调试更高效
在实际应用中，负载惯量往往受到机械结构、传动方式以及运动状态等因素影响，准确计算负载惯量并不容易。如果惯量比设置不合理，不仅会影响伺服系统响应性能，也会增加参数调整难度。
传统方式通常需要工程师根据机械结构进行估算，或者通过反复调试寻找合适参数，这一过程不仅耗费时间，也对调试经验提出了较高要求。
针对这一问题，M5交流伺服支持惯量比自动检测功能，通过驱动器内部算法对设备运行状态进行分析，自动推定负载惯量与电机惯量之间的匹配关系，并生成对应惯量比参数。在调试过程中，工程师只需进入自动整定功能，设置合适的运动轨迹参数，启动惯量检测流程，系统即可完成惯量比识别，并将检测结果用于后续参数整定。
通过自动惯量识别功能，可以帮助用户：
• 减少人工计算惯量的复杂过程；
• 提高伺服参数设置效率；
• 降低因惯量设置不合理导致的调试风险；
• 为后续增益调整提供更加准确的基础参数。
对于负载变化较大、机械结构复杂或调试经验有限的应用场景，自动惯量识别能够帮助工程人员更快速地完成伺服系统匹配。

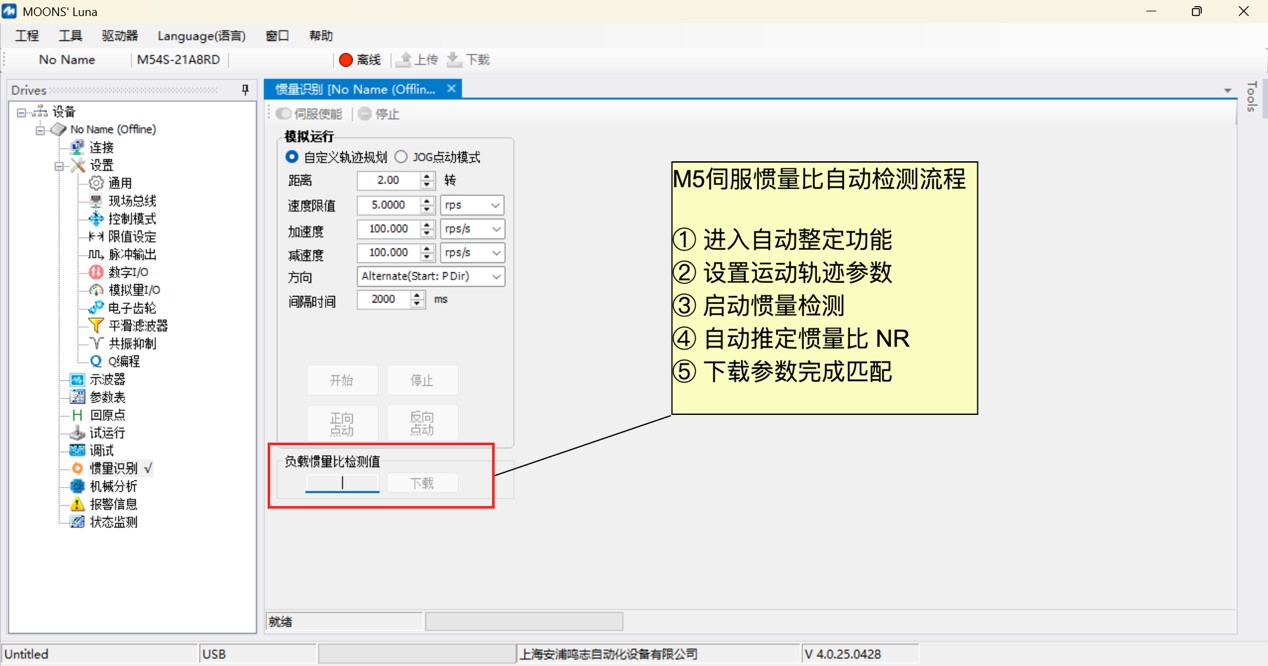

M5交流伺服惯量比自动检测流程
6、惯量匹配是伺服性能的核心
伺服系统的性能表现，不仅取决于电机是否能够提供足够的输出扭矩，还取决于电机与负载之间是否具有良好的惯量匹配。一般而言，通常情况下，较低的惯量比有利于提升系统响应和控制性能，但实际应用仍需结合负载特性和设备需求进行匹配。工程中常将惯量比控制在几倍到十几倍以内，有助于降低调试难度、提升系统运行可靠性。但惯量比并无统一标准，需结合实际综合判断，主要考量四个因素：伺服品牌和驱动器性能：不同厂家的控制算法和惯量适配范围存在差异；机械结构刚性：刚性较好的机构通常能够承受更高的惯量比；设备节拍要求：高速、高频启停的应用对惯量匹配要求更高；现场调试能力：经验丰富的调试人员和完善的控制工具，可以帮助系统适应更复杂的惯量条件。
在伺服选型过程中，不能只关注“扭矩够不够”，还需要综合评估惯量比是否合理。只有电机能力、机械结构和控制性能达到良好匹配，才能真正实现稳定、高效、精准的运动控制。

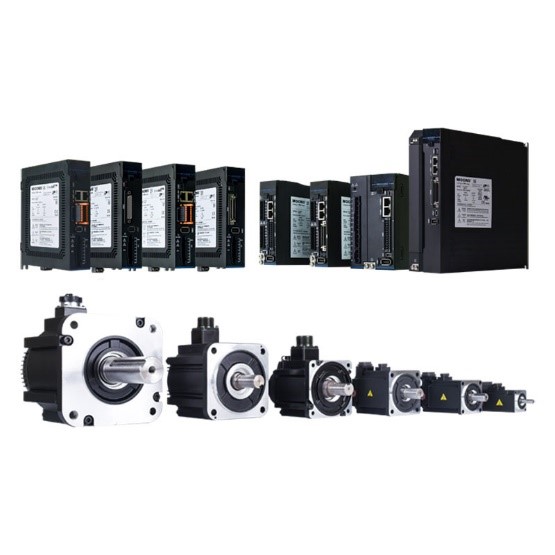

若您在伺服选型中遇到了问题，伺服产品经理可为您提供解决方案。鸣志M5交流伺服不仅提供多惯量等级电机选择，同时支持惯量比自动检测功能，帮助用户快速获取负载惯量信息，优化参数匹配过程，实现更加高效的伺服调试体验。
